Bausatz Analoges VU-Meter, V1.0
12,95 €*
inkl. MwSt. zzgl. Versand
- Bausatz zur Umwandlung eines analoges Sprach-/Musiksignals in ein logarithmiertes Gleichspannungssignal
- Signalanschluss direkt am Lautsprecheranschluss oder an einem Lautstärkeunabhängigen Ausgang
- Stromaufnahme: max. 20 mA
- Eingangspegel: Low-Pegel bis Lautsprecherpegel max. 26 Veff
- Anzeigeumfang: Wahlweise 30dB (-21dB … +9dB) bzw. 42dB (-30dB...+12dB)
Andere Kunden kauften auch
Ähnliche Produkte
Empfohlene Produkte
Technische Daten:
- Betriebsspannung: 12 V- (stabilisiert, +/- 0,4 V)
- Stromaufnahme: max. 20 mA
- Eingangspegel: Low-Pegel (LINE, AUX,...) bis Lautsprecherpegel max. 26 Veff
- Höhere Lautsprecherpegel durch Vorschalten eines Spannungsteilers möglich (siehe Anleitung)

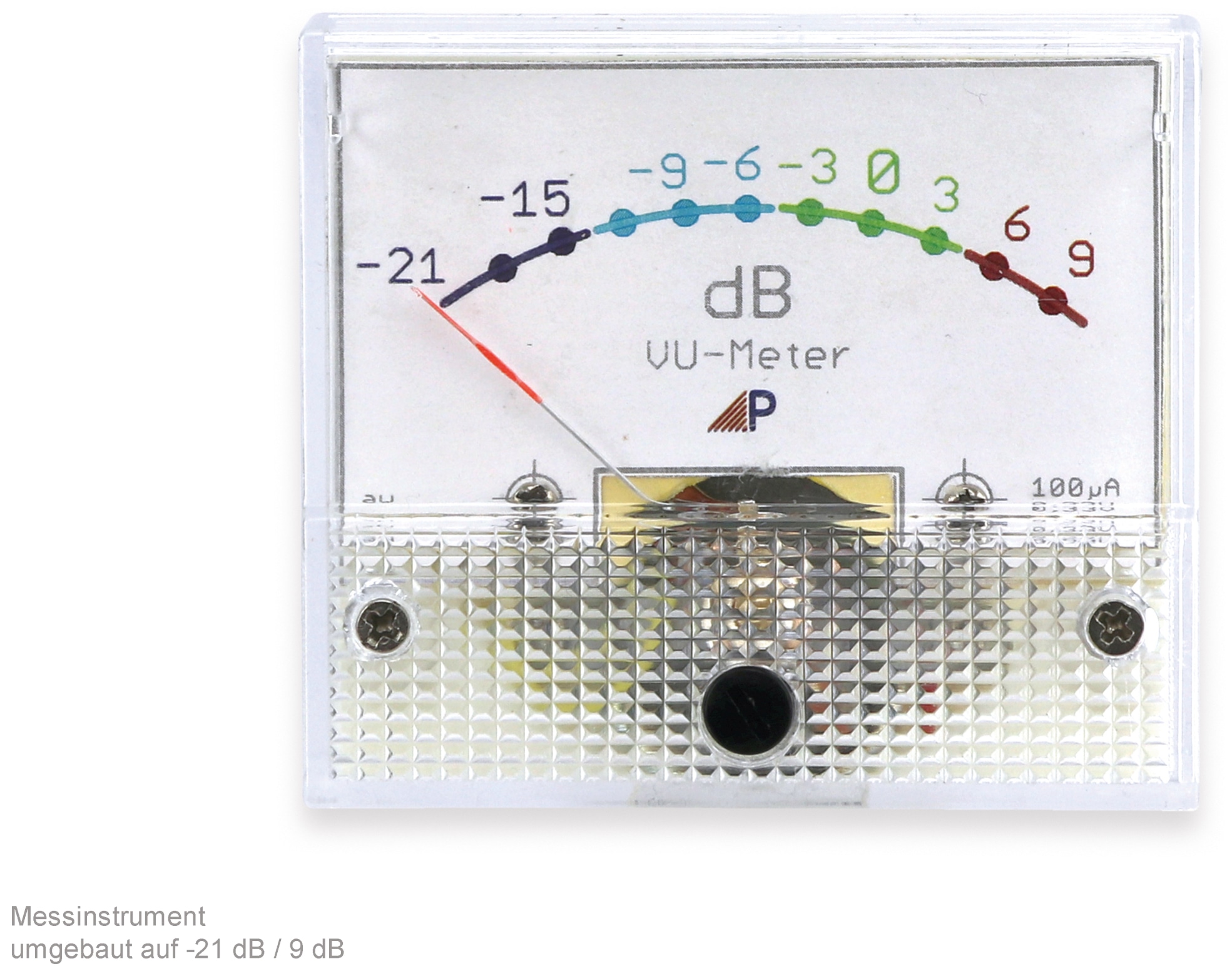

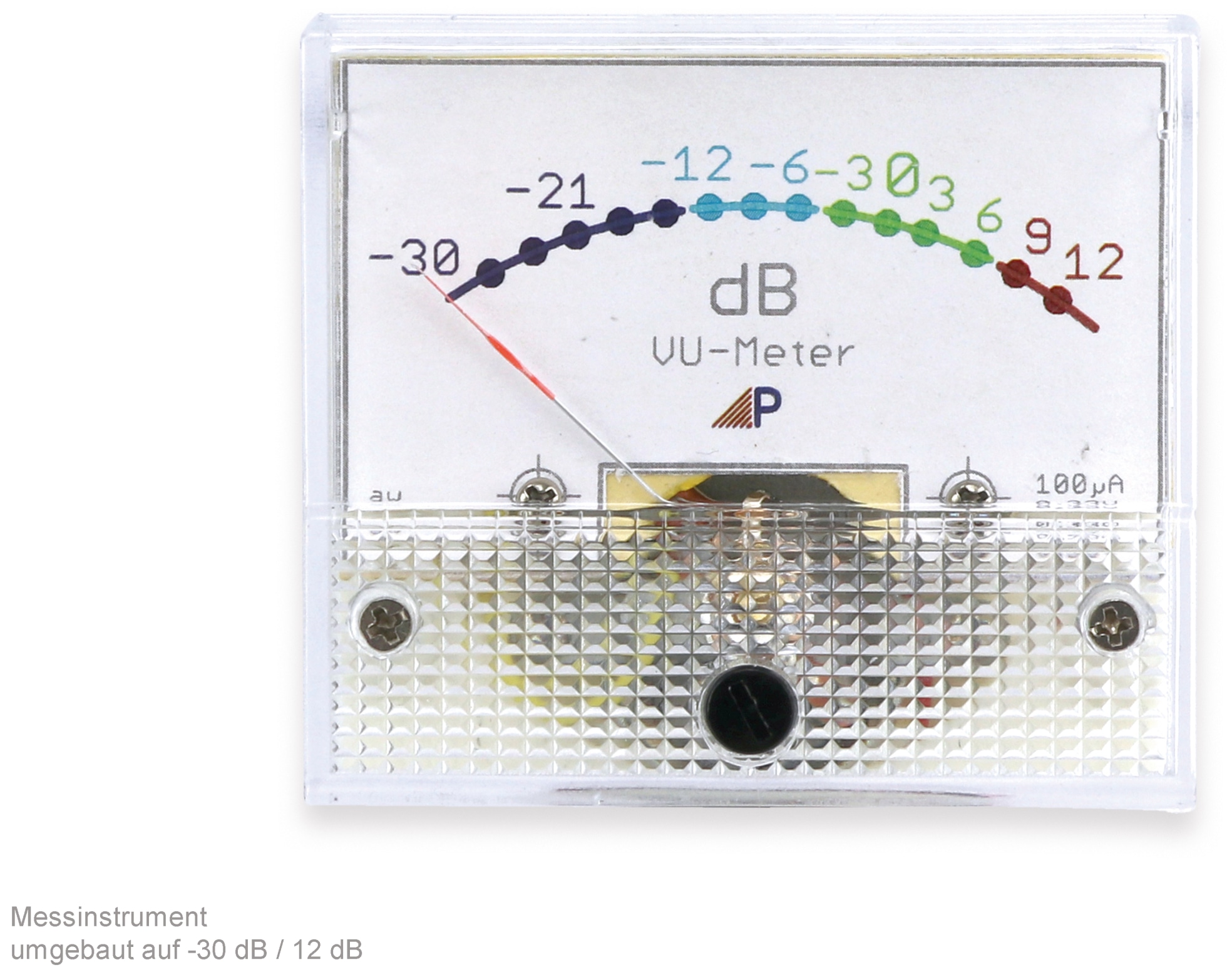

- Anzeigeumfang: Wahlweise 30 dB (-21 dB … +9 dB) bzw. 42 dB (-30 dB...+12 dB)

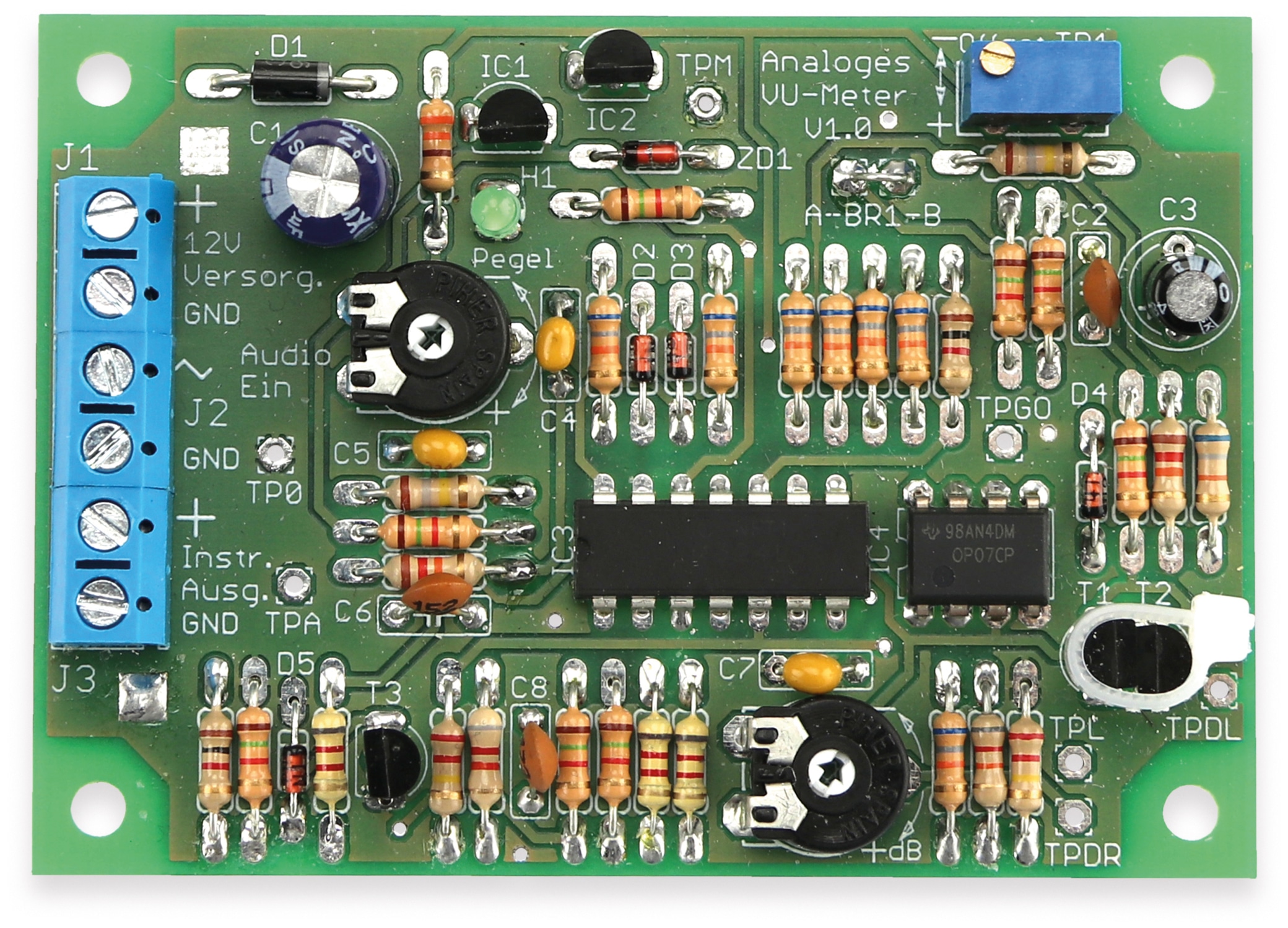

- Maße Leiterplatte (LxBxH): 80x57x18 mm
- Maße Einbaumessinstrument (BxH): 65x57 mm
- Einbau-Ø Messinstrument: 49 mm
- Einbautiefe Messinstrument: 42 mm
- Gewicht inkl. Einbau-Messinstrument: 95 g
Lieferumfang:
- Bausatz
- Aufbauanleitung

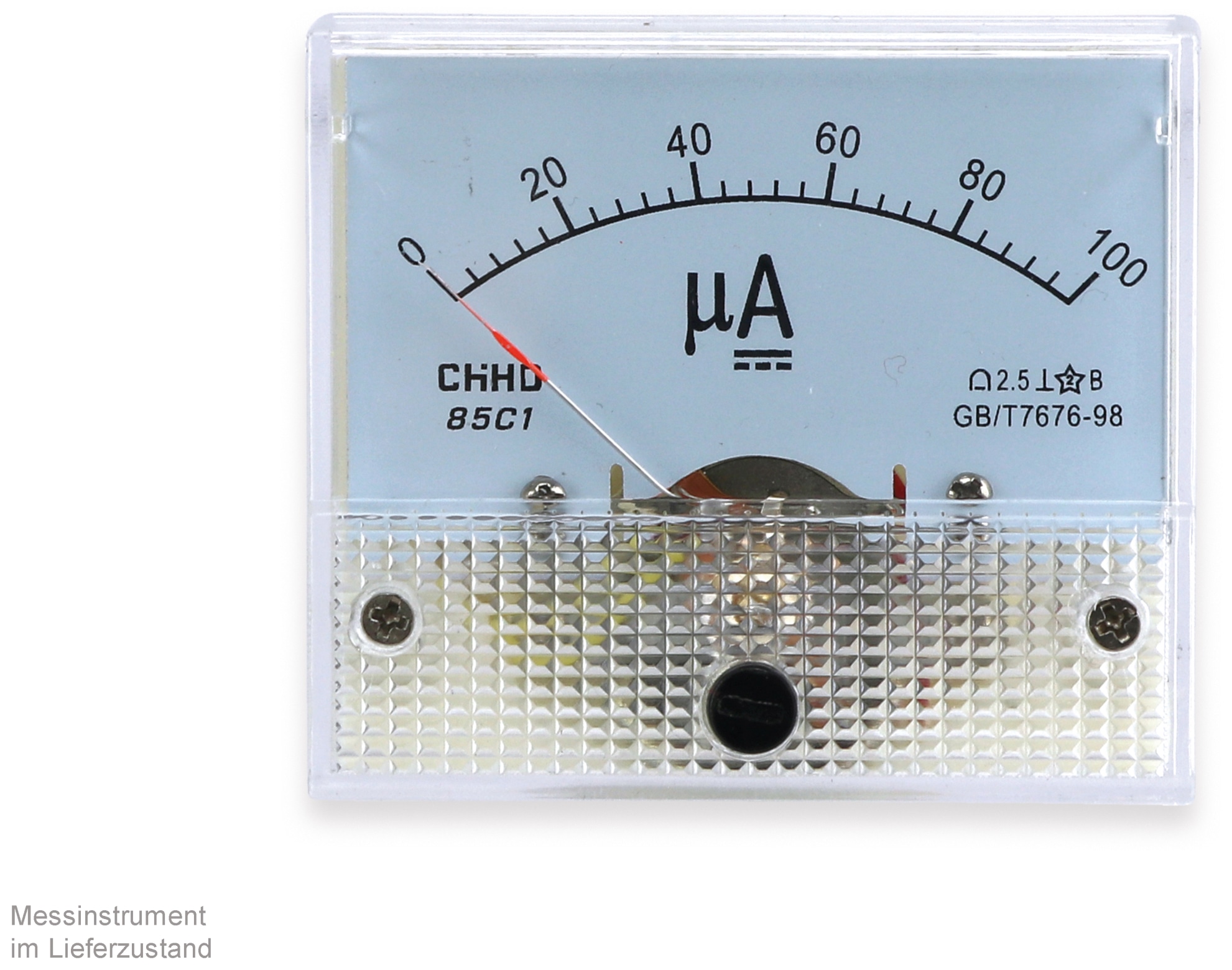

- Einbau-Messinstrument
Verfügbare Downloads
| Altersempfehlung: | ab 16 |
|---|---|
| Betriebsspannung max.: | 12 V |
| Breite: | 57 mm |
| Farbe: | mehrfarbig |
| Gewicht: | 95 g |
| Höhe: | 18 mm |
| Länge: | 80 mm |
| Menge: | 1 St. |
| Schwierigkeitsgrad: | Profis |
| Zustand: | Neu |
Anmelden
29. April 2021 17:13
. .
Toller Bausatz, funktioniert bestens. Schön wären Fassungen für die IC's. Schaltung lässt sich auch für Messaufgaben umfunktionieren.
19. April 2021 21:45
Schönes Projekt
Ein schönes Projekt, gerade für Personen, die klassische, analoge VU meter mögen. Die Qualität der Platine ist spitze, das doppeseitige Design gefällt mot und lässt sich gut löten. Der Abgleich des VU Meters ist einfach, auch wenn es auf den ersten Blick etwas kompliziert aussieht. Allerdings finde ich es schade, dass man sich direkt beim Zusammenbauen auf eine bestimmte Betribsart entscheiden muss und diese auch fest ausgewählt wird. Steckbrücken fände ich hier flexibler. Aber für den Preis lohnt sich es auf jeden Fall.
6. Februar 2023 13:54
Interessanter, flexibler Bausatz. Habe daraus einen Belichtungsmesser für mein Fotolabor gemacht.
.
18. September 2023 20:27
Gut verarbeiteter Bausatz
Der Bausatz hat auf Anhieb funktioniert und der Abgleich war mit Funktionsgenerator und Oszi ein Kinderspiel. Ich hab 2 Stück gebaut für eine stereofone Aussteuerung. Einziges Manko, und darum keine volle Punktzahl, war das ein Gehäuse der VU-Meter am unteren Rand geplatzt war. Ist aber kaum zu sehen. Darum keine Retoure. Ich kann mir nicht vorstellen das dieses auf dem Transport passiert ist. Es war alles sehr gut verpackt.
