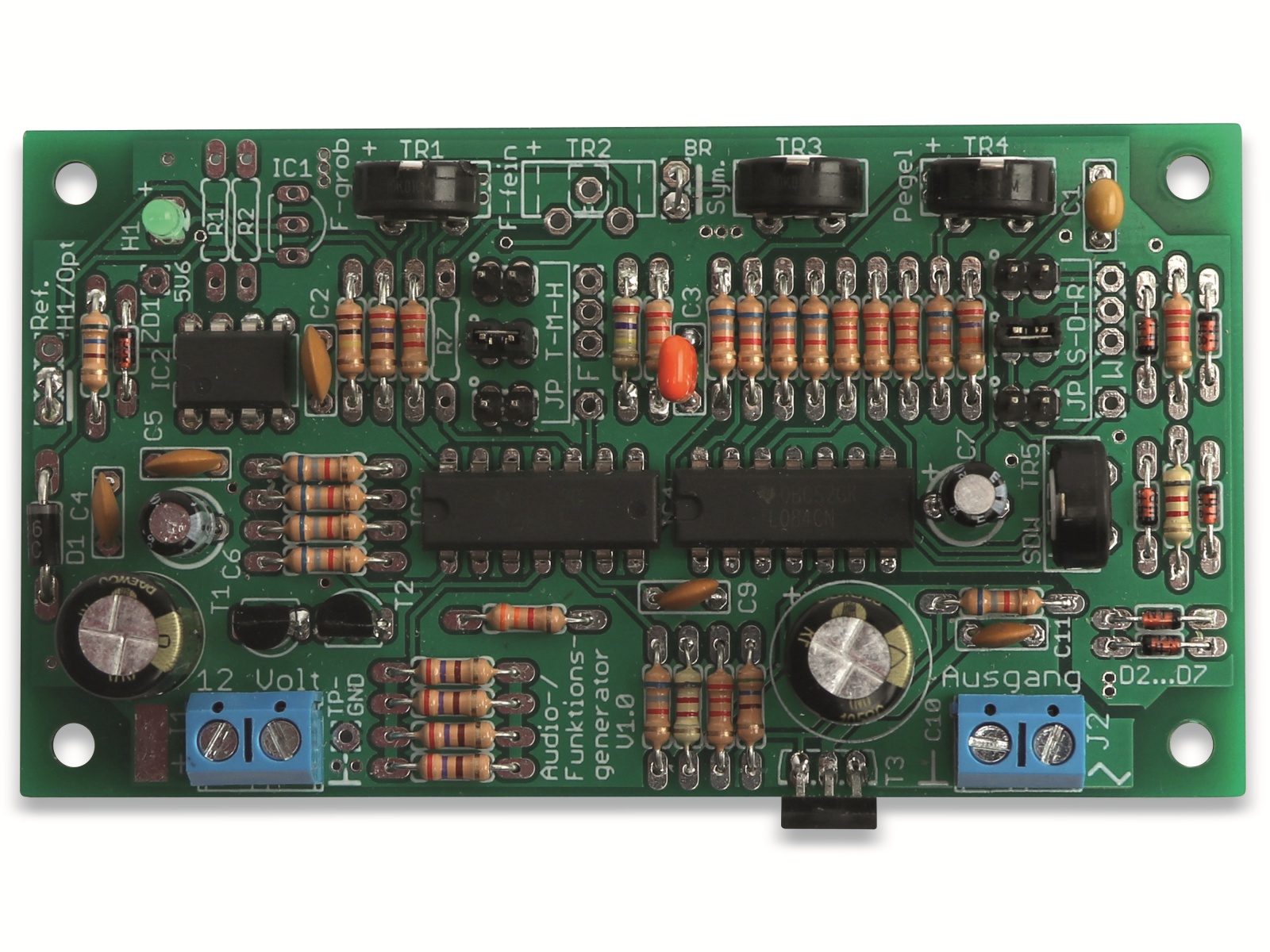

Bausatz Audio-/ Funktionsgenerator, V1.0
8,25 €*
inkl. MwSt. zzgl. Versand
- Bausatz Audio-/ Funktionsgenerator
- Erzeugt Frequenzen von 10Hz bis 25kHz
- Signalformen: Sinus, Rechteck und Dreieck
- Einstellmöglichkeiten: Frequenz, Symmetrie und Pegel
- Versorgungsspannung: 12 V DC stabilisiert
Ähnliche Produkte
Empfohlene Produkte
Die Signalformen Sinus, Drei- und Rechteck, sowie die drei Frequenzbereiche Tief-/Mittel-/Hochton, sind über Codierbrücken wählbar. Weiterhin lassen sich Ausgangspegel, Frequenz und Symmetrie einstellen. Somit ist er ein praktischer Helfer für alle Elektronikarbeiten von einfachen Bastel- bis hin zu Entwicklungsprojekten, wie zum Beispiel für den Bau von Verstärkern und sonstige Audioanwendungen.
Technische Daten:
- Betriebsspannung: 12 V DC stabilisiert
- Stromaufnahme: max. 150 mA
- Signalformen: Sinus, Rechteck und Dreieck
- Einstellmöglichkeiten: Frequenz grob (fein als Option), Symmetrie und Pegel
- Frequenzumfänge: Tiefton von ca. 10 Hz bis 440 Hz; Mittelton von ca. 100 Hz bis 3 kHz; Hochton von ca. 600 Hz bis 25 kHz
- Ausgangspegel: max. 8 VSS (Spitze-Spitze) bei, Dreieck und Rechteck, 6 V SS bei Sinus Ausgangsstrom, max. 50 mA0S (0-Spitze)
- Schutzklasse: III
- Maße (LxBxH): 100x55x20 mm
- Gewicht: 40 g
Lieferumfang:
- Bausatz
- Aufbauanleitung
Verfügbare Downloads
| Altersempfehlung: | ab 14 |
|---|---|
| Betriebsspannung max.: | 12 V |
| Breite: | 55 mm |
| Farbe: | mehrfarbig |
| Gewicht: | 40 g |
| Höhe: | 20 mm |
| Länge: | 100 mm |
| Menge: | 1 St. |
| Schwierigkeitsgrad: | Fortgeschrittene |
| Zustand: | Neu |
Anmelden
15. April 2022 16:48
Es bleibt ein Kompromiss mit dem man leben kann.
Vor einiger Zeit kam der Bausatz bei mir an, Bauteile es fehlte nur ein Elko 470 Mikrofarad, gut den hatte ich in der Bastelkiste, war kein Problem. Der Frequenzbereich bei mir ist 11-465Hz, 111-4583 Hz und 826-32100Hz. Was mir Sorgen machte war das Rechtecksignal am Ausgang, habe eine Weile experimentiert und ein Kondensator 100 Pikofarad parallel zum Widerstand R4 brachte da merkliche Besserung bei höheren Frequenzen! Nebeneffekt, leichte Einknicke bei Sinus und Dreiecksignal bei hohen Frequenzen. Besser ist es auch die Ausgangsspannung nur so weit auf zu drehen wie nötig! Zu beachten ist dann noch das der Trimmer TR5 nicht zu stark angezogen werden sollte um das Dreiecksignal nicht unnötig in den Spitzen ab zu flachen. Besser wäre es hier gewesen wenn man das Dreiecksignal beim IC4 nicht am Anschluss 8 sondern am Anschluss 14 ausgekoppelt hätte. T3 sollte unbedingt mit einen Kühlkörper versehen werden.
31. Mai 2024 14:52
auch bei mir fehlte der 470uF kondensator, sonst funktioniert aber alles
.
9. Oktober 2021 16:48
Pollin ist die erste Adresse
Lieferung von Pollin hat immer sehr gut geklappt. Die Pakete kamen immer zeitnah. Die Paketverfolgung ist ein zusätzliches Plus. Das angebotene Sortiment ist sehr umfangreich. Die Sortierung im Katalog ist manchmal nicht nach vollziehbar. Teilweise sind die Sonderposten zu schnell ausverkauft.
23. September 2022 11:16
Besser als gedacht
Auch bei mir fehlte ein Elko 470 µF, was allerdings kein größeres Problem darstellte. Die Signale sind im mittleren (ab 40 Hz) und hohen Frequenzbereich erstaunlich gut. Das Rechteck ist jeweils am Flankenanfang um ca. 8% "rund", womit ich aber leben kann. Im Gegensatz zu den vorherigen Bewertungen komme ich nur bis 25kHz. Bei sehr tiefen Frequenzen (10 Hz) sind die Signale sehr verzerrt. Trotzdem für den Preis empfehlenswert!
11. Dezember 2024 07:04
Gutes Produkt
Für den Preis ist der Generator ein gutes Testgerät für Hobbybastler.
10. November 2021 11:13
alles ok
eine Diode zuviel, ein Widerstand zu wenig, sonst alles ok. Aufgebaut, getestet, läuft tadellos. Allerdings für unbedarfte Bastler nicht unbedingt empfehlenswert. Schon das Schaltbild bedarf einiger Gewöhnung. Ich bin zufrieden damit, habe zwar noch 2 DDS-Generatoren, aber ein duchstimmbarer NF-Generator hat mir gefehlt, da war dieser Bausatz grade richtig.
22. Oktober 2021 10:28
Mangelnde Sorgfalt bei der Teilezusammenstellung
In meinem Bausatz fehlten etliche Bauteile, nämlich sämtliche Transistoren, 3 Widerstände, die Z-Diode und ein Trimmwiderstand. Nun bekomme ich einen neuen Bausatz zugeschickt, von dem ich hoffe, dass er vollstämdig ist. Der Kundenservice ist diesbezüglich sehr gut.
14. Februar 2024 10:29
Sehr eng gebaut, 1 Bauteil 470 uF fehlte
Anleitung zur Fehlersuche mit Messpunkten könnte hilfreich sein.
26. Oktober 2022 14:44
sehr durchwachsen - für Laien nicht geeignet
26. Okt. 2022 - Aufgrund der Bewertungen (von gut bis schlecht) habe ich gleich 2 Bausätze bestellt, damit wenigstens einer ferig gebaut werden kann. Der Preis scheint sehr gut zu sein. Das Produkt ist sicher in Ordnug und dazu sehr preiswert, die Verpackung der Tüte ist mangelhaft und der dann folgende Versand (auch hier die Verpackung) ist verbssserungswürdig. Beide Bausätze sind erheblich "gequetscht", die Beinchen der (fast aller) ICs sind heftig verbogen und es bedarf einiger Nacharbeit. Die doppelseitige Platine hingegen ist wirklich erstklassig und verzinnt und beidseitig bedruckt, mustergültig. Also mal sehen, wann der erste Bausatz funktioniert.. Bilder und Beschreibungen folgen im Hifimuseum.
