Technische Daten:
- Betriebsspannung 9 V~
- Stromaufnahme ca. 190 mA
- 8 digitale Ausgänge (0/5 V)
- 4 digitale Eingänge (0/5 V)
- 4 ADC-Eingänge (10 Bit)
- Netzwerkcontroller ENC28J60
- ATMega32-Prozessor
- Systemanforderungen für Windows-Beispielprogramm: .NET-Framework 2.0,
Verfügbare Downloads
Anmelden
5. März 2021 09:28
Komplettbausatz für erfahrene Anwender

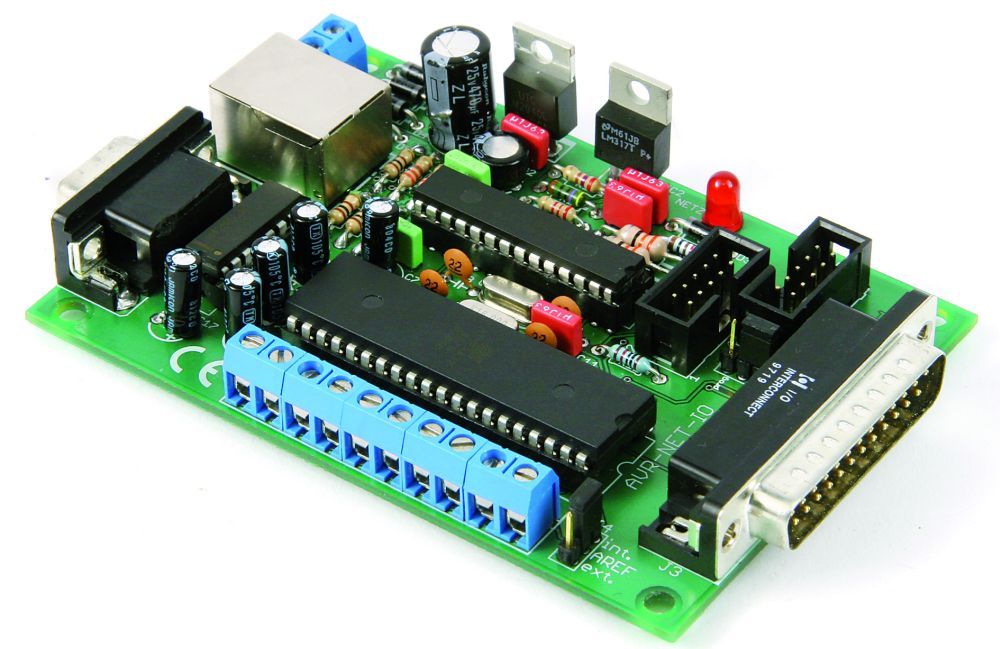

Der Bausatz ist komplett mit allen Einzelteilen, sowie Printplatte und CD mit einem Windows- Beispielprogramm ausgestattet. Der beigelegte ATMega32- controller ist bereits vorprogrammiert. Die mitgelieferten IC- Sockel, vor allem der 40-pin Sockel für den Controller sind zwar funktionell, ich befürchte aber, dass mehrfaches Tauschen des Controllers wegen der kommenden Programmierübungen (auch für den ATMega 644 mit mehr Speicher...) den Sockel sehr belasten wird. Der Einsatz eines IC- Präzisionssockels mit Tulpenkontakten wäre hier wesentlich besser! Ansonsten wirkt das fertig aufgebaute Board sehr aufgeräumt. Die beigelegte Anleitung ist gut und für erste Tests ausreichend. Problematisch finde ich das beigelegte Windows- Programm auf der CD. Trotz Nachinstallation von NET- Framework 2.0 gelingt es mir nicht, das Programm auf Win10/64 bit zum Laufen zu bringen. Erst die Installation auf einem Win10/32 bit- PC brachte den gewünschten Erfolg und ich konnte mit dem AVR-NET- Board eine Kommunikation aufbauen, nachdem ich wegen eines IP- Konflikts in meinem Netzwerk die IP des AVR geändert habe. Nächster Schritt: Ich testete das Board unter Linux- Ubuntu mit einem USBasp- Programmer von Amazon. Nach vielen Google- Recherchen konnte ich den Lesebefehl für AVRDUDE erfolgreich anwenden und den Speicher des ATMega32 erfolgreich auslesen. Auch war mit Telnet- Eingaben der AVR gut zu bedienen. Interessant finde ich auch die Programmiermöglichkeiten der ATMega- Chips (Mega32, Mega644...) über die Linux- Anwendung Ethersex, die viele Einsatzmöglichkeiten abdeckt. Zusätzlich habe ich mir für Erweiterungen das Add- on Board für den AVR-NET-IO bei Pollin bestellt. Auch die 8- Kanal- Relaiskarte von Pollin mit kompatibler Anschlussbelegung am 25-poligen Stecker funktioniert hier hervorragend. Alles in allem handelt es sich hier um einen Bausatz für erfahrene Anwender. Viele der unbekannten und nicht in der Beschreibung genannten Hinweise oder Erfahrungswerte müssen auch erst online recherchiert werden, um das Board erfolgreich anzuwenden.
