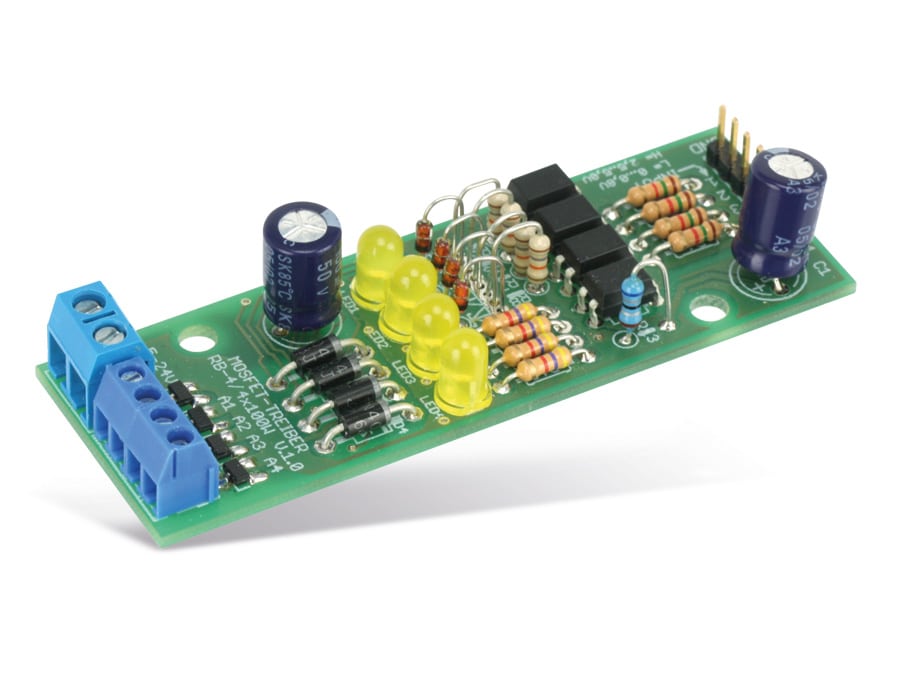

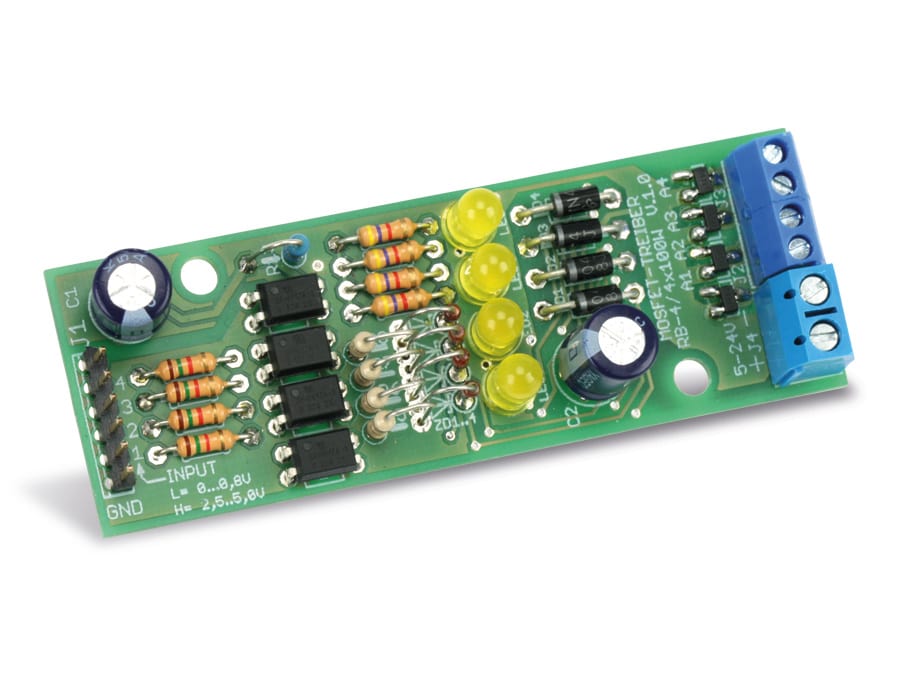

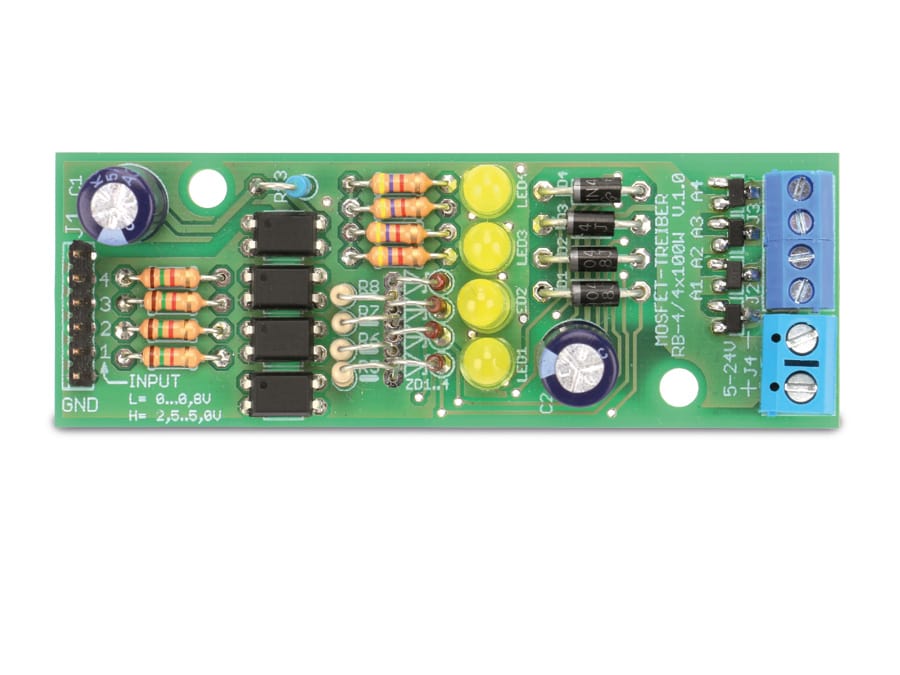

Bausatz Mosfet-Treiber, RB-4/4x100W, V1.0

Schnell schaltende Halbleiter Relaiskarte, ideal zum Ansteuern von LED-Strips (Farbmischung), Leistungssteuerung von Lastwiderständen, Heizfolien, Peltier-Elementen, Magnetspulen, Halogenlampen, DC-Motoren usw. Dieser Treiber kann auf 4 Kanälen mit Steuersignalen von 2,5 bis 5 V (typischerweise von µP), über Leistungs-Mosfet-Transistoren angeschlossene Lasten (max. je 100 W) schnell ein- und ausschalten, bzw. ihre Leistungsaufnahme über ein variables Puls-Pausenverhältnis steuern (dimmen), und ist damit mechanischen Relaiskarten weit überlegen. Ideal zum Ansteuern und dimmen von LED-Strips (flimmerfreie Farbmischungen bei Schaltfrequenzen von 100Hz möglich), Lastwiderständen, Heizfolien, Peltier-Elementen, Lastschützen, Magnetspulen, Halogenlampen und DC-Motoren.

Bitte beachten Sie unbedingt die genauen Laststromangaben unter dem Punkt "Technische Daten" in der Beschreibung, welche Sie hier als Download einsehen können.

Technische Daten:

• Ansteuerpegel: logisch Null (Last aus) 0 ... 0,8 V
• Ansteuerpegel: logisch Eins (Last ein) 2,5 ... 5 V
• Eingangs-Steuerstrom: 1 ... 2,7 mA
• galvanische Trennung von Steuer- und Lastkreisen über Opto-Koppler
• Betriebsspannungsbereich für die Lastseite: 4,8 ... 24 V
• Stromaufnahme der Steuerelektronik: 6 mA pro angeschalteten Kanal
• max. Laststrom für ohmsche Verbraucher, bei nur einem angeschalteten Kanal: 4 A

Lieferumfang:

• Bausatz
• Aufbauanleitung
