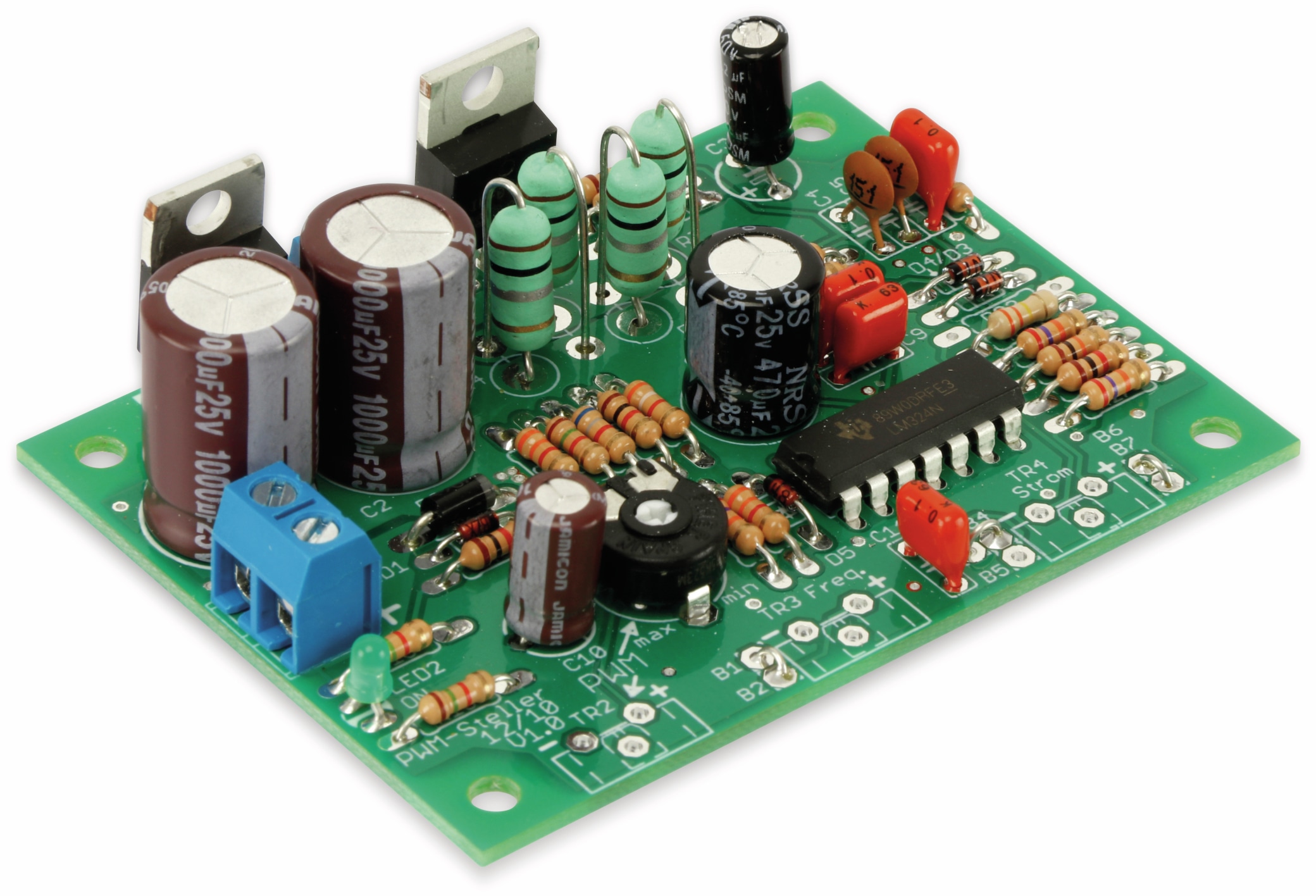

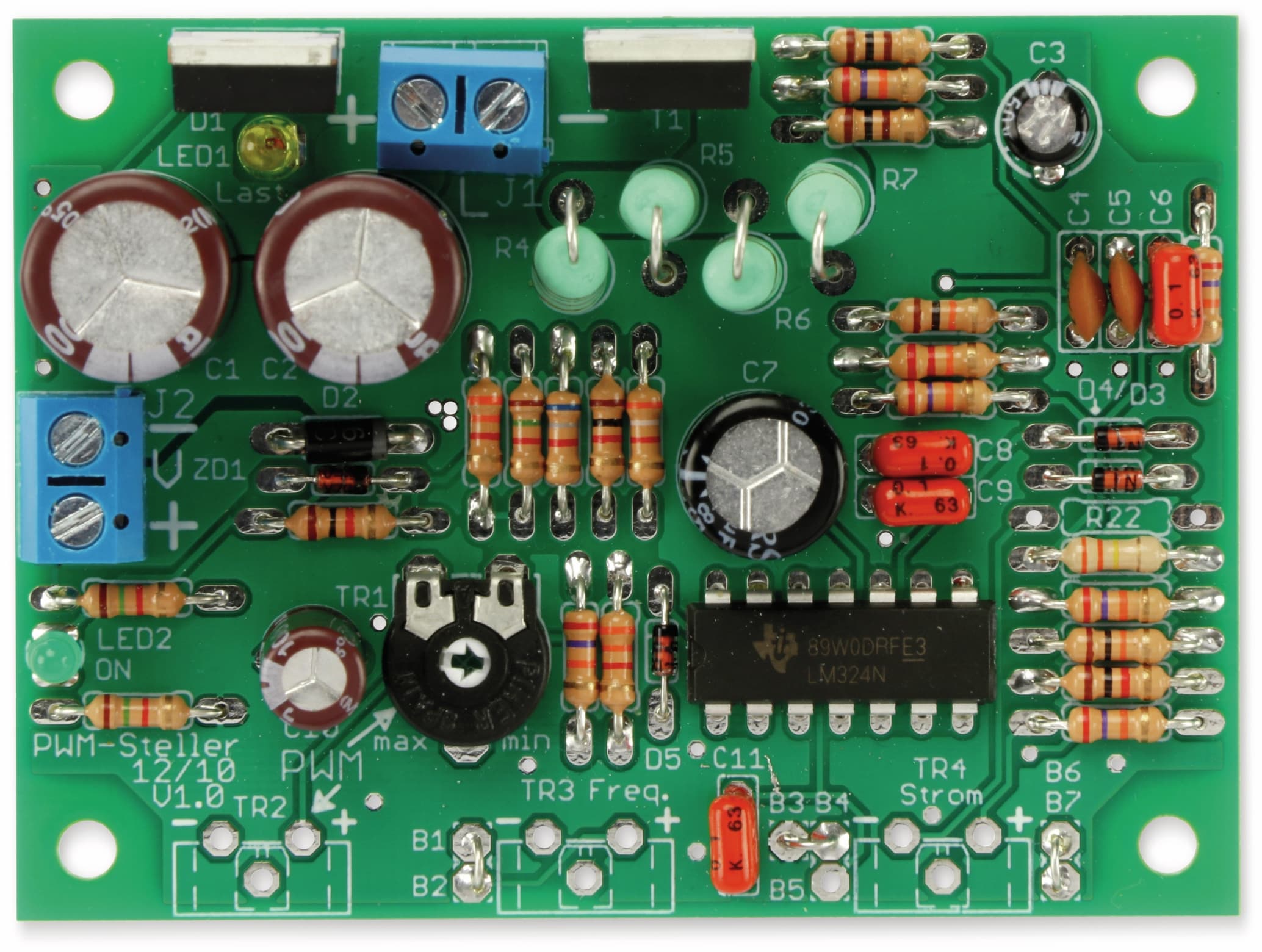

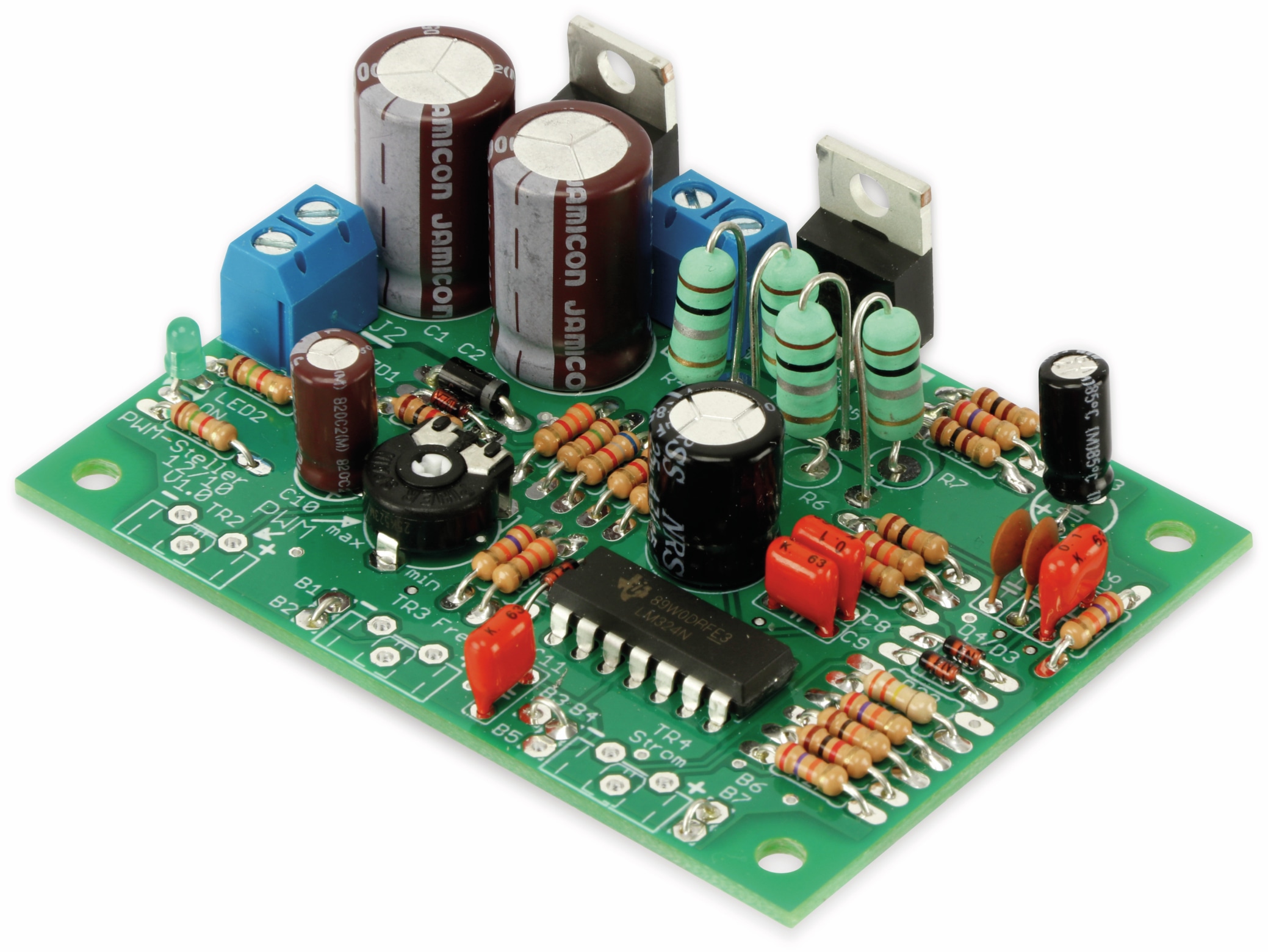

Bausatz PWM-Steller 12/10, V1.0
7,49 €
inkl. MwSt. zzgl. Versand
- 12/10 PWM-Steller-Bausatz
- Einfache Montage und Installation
- Einstellbare Geschwindigkeit und Drehzahl
- Kompatibel mit verschiedenen Motoren
- Einfache Bedienung und Konfiguration
Andere Kunden kauften auch
Ähnliche Produkte
Empfohlene Produkte
Technische Daten:
- Betriebsspannung: 11 V- bis 14 V-
- Stromaufnahme: 25 mA bei 13 V für die Regelelektronik
- PWM Stellbereich: 0%, 5% ... 95% stufenlos, 100%
- Strombegrenzung: 7,5 A Mittelwertstrom
- Arbeitsfrequenz: 900 Hz
- Notwendige Absicherung zur Stromversorgung 15 A träge (nicht im Lieferumfang enthalten)
- Notwendige Absicherung zur Last 10 A träge (nicht im Lieferumfang enthalten)
- Maße (LxBxH) 75x55x35 mm
- Gewicht: 42 g
Lieferumfang:
- Bausatz
- Aufbauanleitung
Verfügbare Downloads
| Altersempfehlung: | ab 16 |
|---|---|
| Betriebsspannung max.: | 14 V |
| Breite: | 55 mm |
| Farbe: | mehrfarbig |
| Gewicht: | 42 g |
| Höhe: | 35 mm |
| Länge: | 75 mm |
| Menge: | 1 St. |
| Schwierigkeitsgrad: | Profis |
| Zustand: | Neu |
Anmelden
9. Oktober 2024 11:52
funktioniert bestens als Glühlampenregler
Der PWM-Steller dient als Helligkeitsregler (mit herausgeführtem Potentiometer) für die 12V-Instrumentenbeleuchtung eines Oldtimer-Pkw (Ersatz für das nicht mehr lieferbare durchgebrannte Drahtpoti) und versieht diesen Dienst besser - viel besser als das Original...
28. Oktober 2021 19:22
Gut für einfache Anwendung
Einfacher Aufbau, gute Anleitung. Funktioniert auf Anhieb im Bereich von 11V-14V Für die Regelung von Beleuchtungen oder Heizsystemen gut geignet. Bei der Reglung einer Minibohrmaschine kam der Bausatz an seine Grenzen.Aufgebaut wurde der PWM Steller mit Strom und Frequenzregelung. Die Frequenzregelung hat dabei keinen Vorteil. Die besten Ergebnisse waren bei ca 900Hz (Grundwert ohne Frquenzreglung). Bei klenen Drehzahlen kam der Stromregler ins Schwingen ,was den Leistungstransistor zusätzlich erwärmt.
