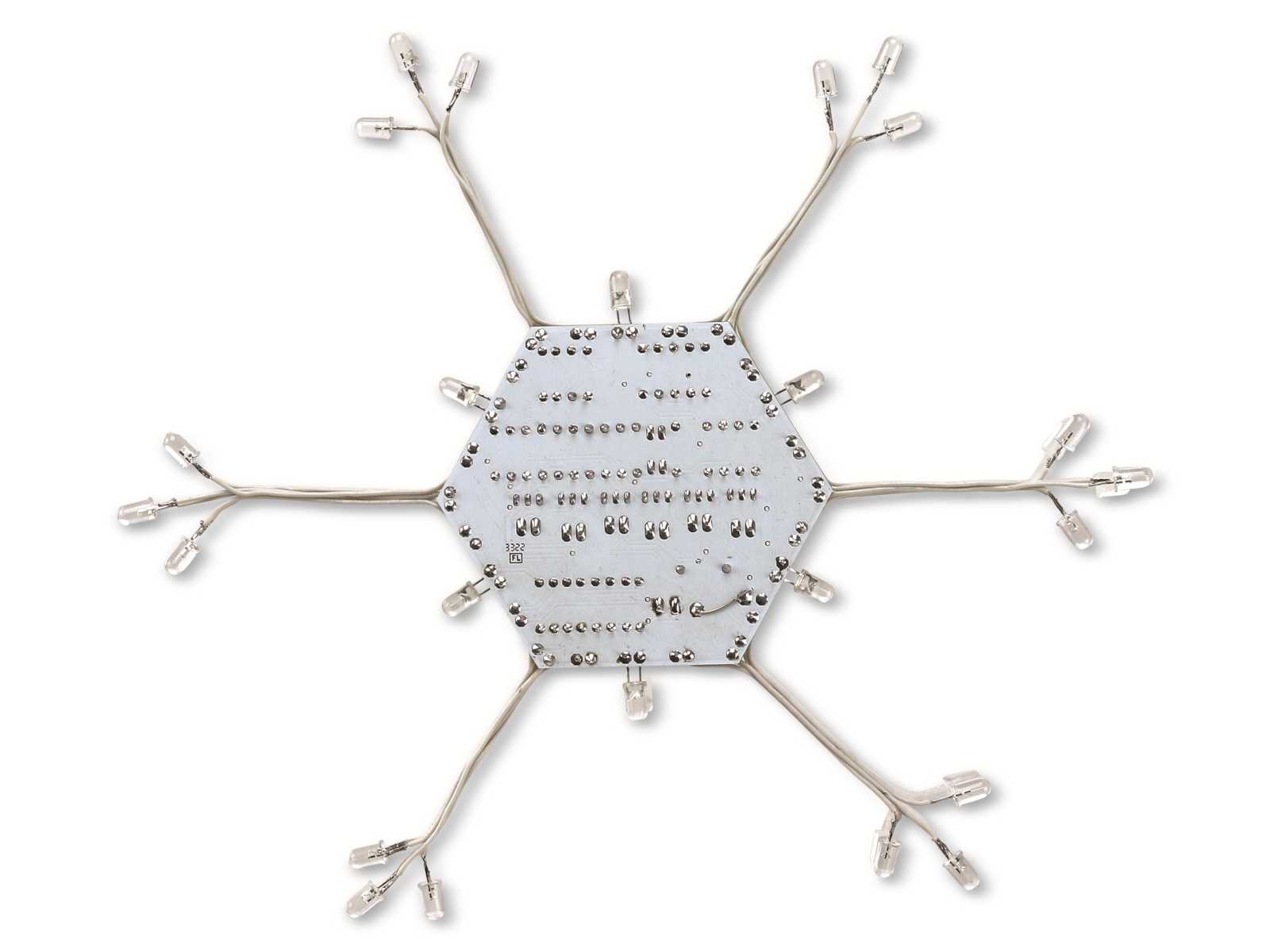

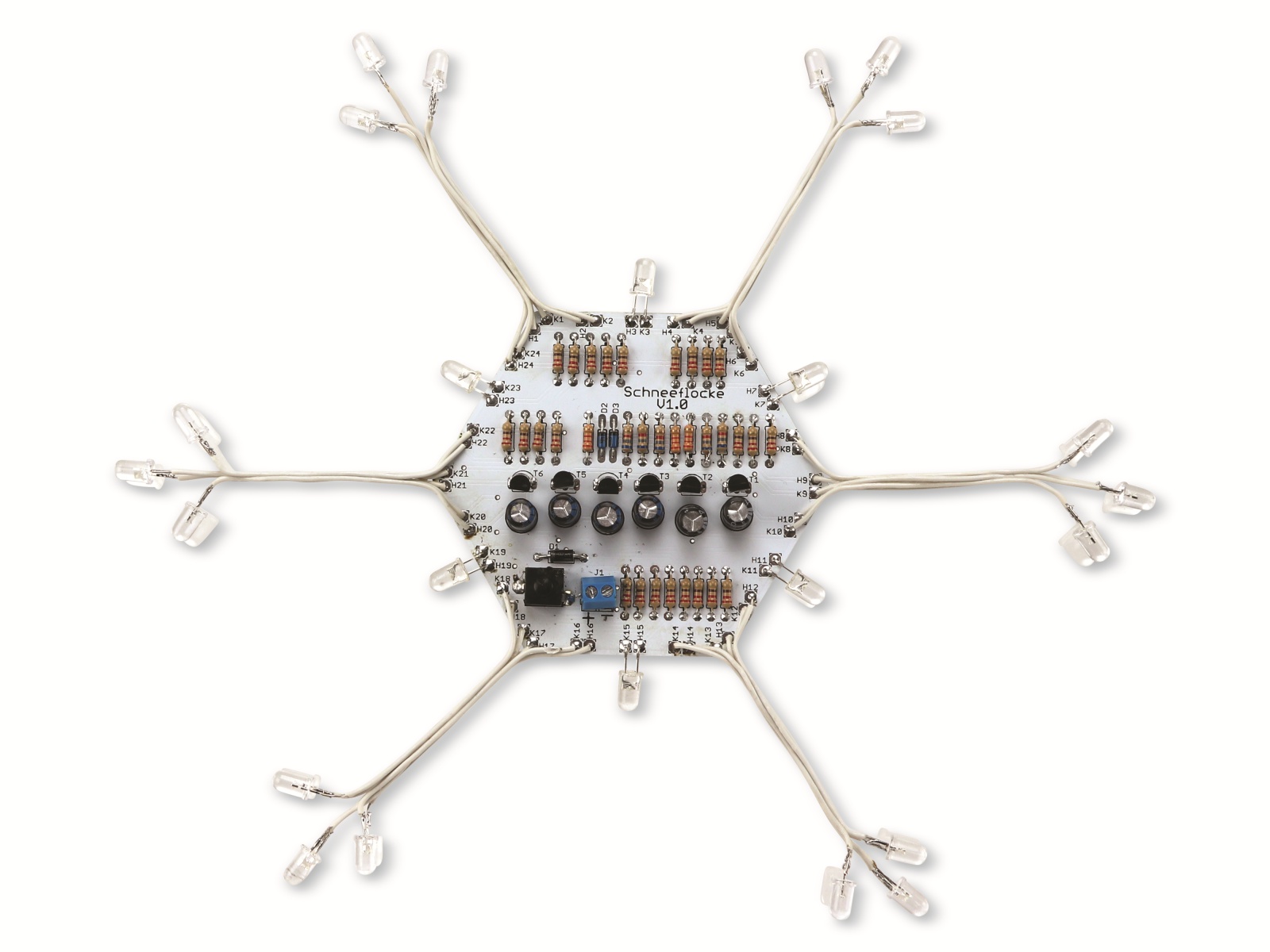

Bausatz Schneeflocke V1.0
7,95 €*
inkl. MwSt. zzgl. Versand
- Bausatz Schneeflocke V1.0
- 5V Netzteil oder Powerbank benötigt
- LEDs blinken bei Spannungsversorgung
- Weihnachtliche Dekoration und Blickfang
- Schutzklasse III
- Sale
Technische Daten:
- Versorgungsspannung: 5V Netzteil oder Powerbank
- Stromaufnahme: 120 mA
- Schutzklasse: III
- Maße (LxBxH): 76x88x15 mm
- Gewicht: 236 g
- Weitere technische Informationen siehe Downloads
Lieferumfang:
- Leiterplatte mit allen Bauteilen und Anleitung
- 2,5m isolierter Draht
- 5V Netzteil
Schwierigkeitsgrad: Fortgeschrittene
Altersempfehlung ab 12 Jahren (Nur unter Aufsicht eines Erwachsenen)
Verfügbare Downloads
| Altersempfehlung: | ab 12 |
|---|---|
| Betriebsspannung max.: | 5 V |
| Breite: | 77 mm |
| Farbe: | weiß |
| Gewicht: | 236 g |
| Höhe: | 15 mm |
| Länge: | 88 mm |
| Menge: | 1 St. |
| Schwierigkeitsgrad: | Fortgeschrittene |
Anmelden
31. Dezember 2023 19:02
Der Bausatz hat meine Erwartungen erfüllt. Ich würde diesen wieder kaufen.
Ich hatte zwei Bausätze der Schneeflocke bestellt. Bei beiden Sätzen fehlten jedoch die Transistoren. Nach einem Anruf wurden mir die fehlende Dioden zugesandt. Mit etwas Geschick sind diese Bausätze leicht zu bewerkstelligen. Ich beurteile diesen Bausatz und den guten Service mit fünf Sternen. Ich kann alles nur weiter empfehlen. Ich habe bei Pollin schon einiges bestellt, bester Service und schnelle Lieferung, DANKE.
16. November 2022 11:59
Ein schöner Bausatz mit Verbesserungspotential
Auffallend ist, dass die 6 Elkos nicht alle die gleiche Kapazität haben, 4 haben 100µF, 2 haben 220µF. Das ist abweichend vom Schaltplan und führt dazu, dass nicht alle LED' s dunkel geschaltet werden. In der Stückliste wird für die 1kOhm Widerstände ein Farbcode von rot/rot/rot/gold angegeben, das ist falsch. Die Verbindung zu den äußeren LED's mit den dünnen Drähten ist nicht gut gelungen. Hier eine gute Optik zu bekommen, ist fast unmöglich. Besser wäre, einen etwas dickeren Draht zu verwenden. Die Schraubklemmen sind so klein, das dass Kabel des mit gelieferten Netzteils nicht eingeführt werden. Weiterhin fehlt eine Befestigungsbohrung für eine Aufhängung; das Aufhängen am Versorgungskabel ist o.k.
24. November 2022 14:03
Erleichterungen
Es ist einfacher, wenn man zum Verlöten einer LED diese in eine Wäscheklammer spannt. Die Wäscheklammer dabei mit doppelseitigem Klebeband auf einer Unterlage festmachen. Die beiden Leitungen zu einer LED auf gleiche Länge schneiden. Dann lassen sich die LED auch schön nebeneinander verlegen C1 und C2 sind Teil der Kippstufe und daher 220uF Die Netzteilanschlüsse am besten auf die Lötanschlüsse der Klemme löten
