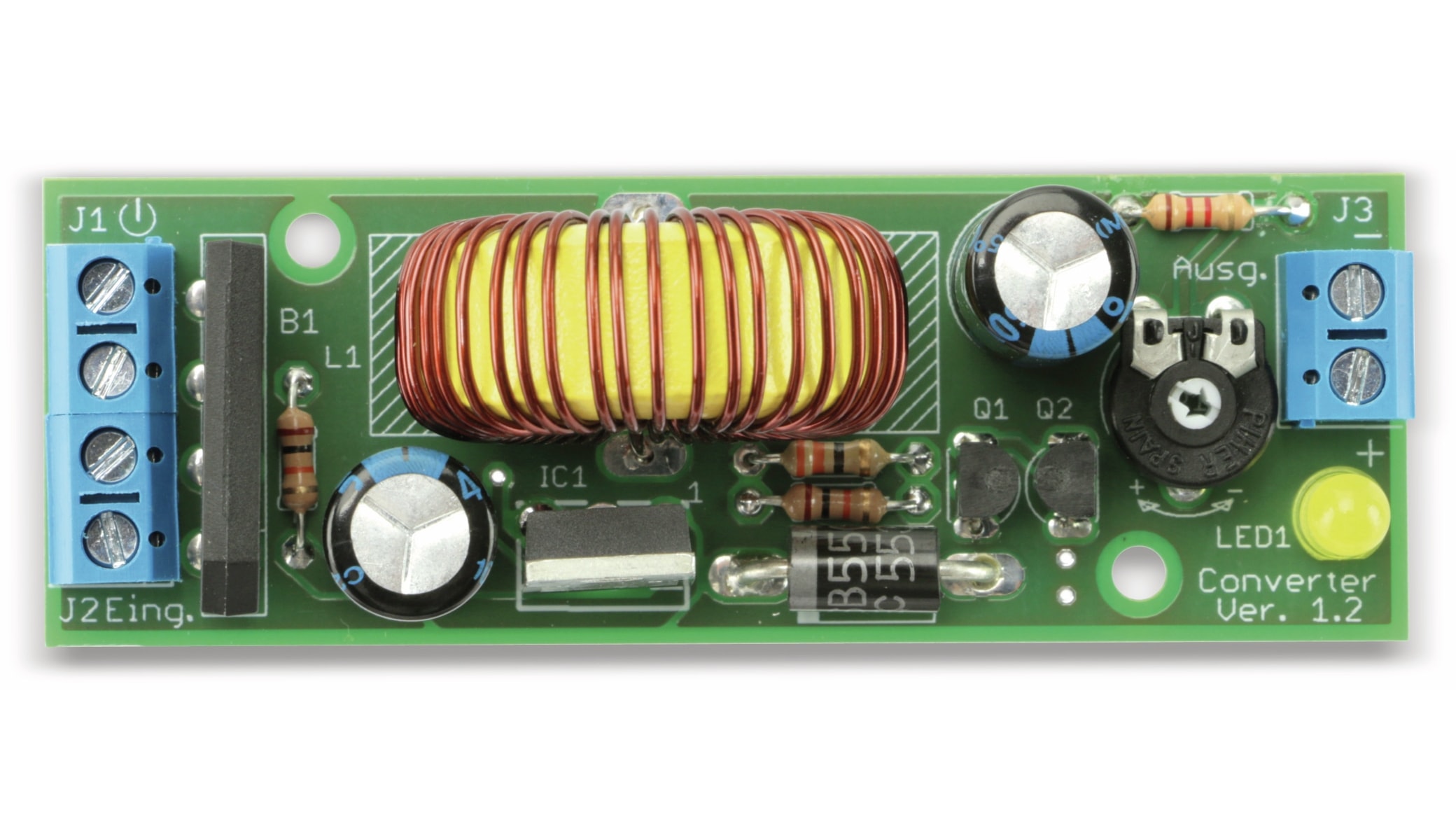

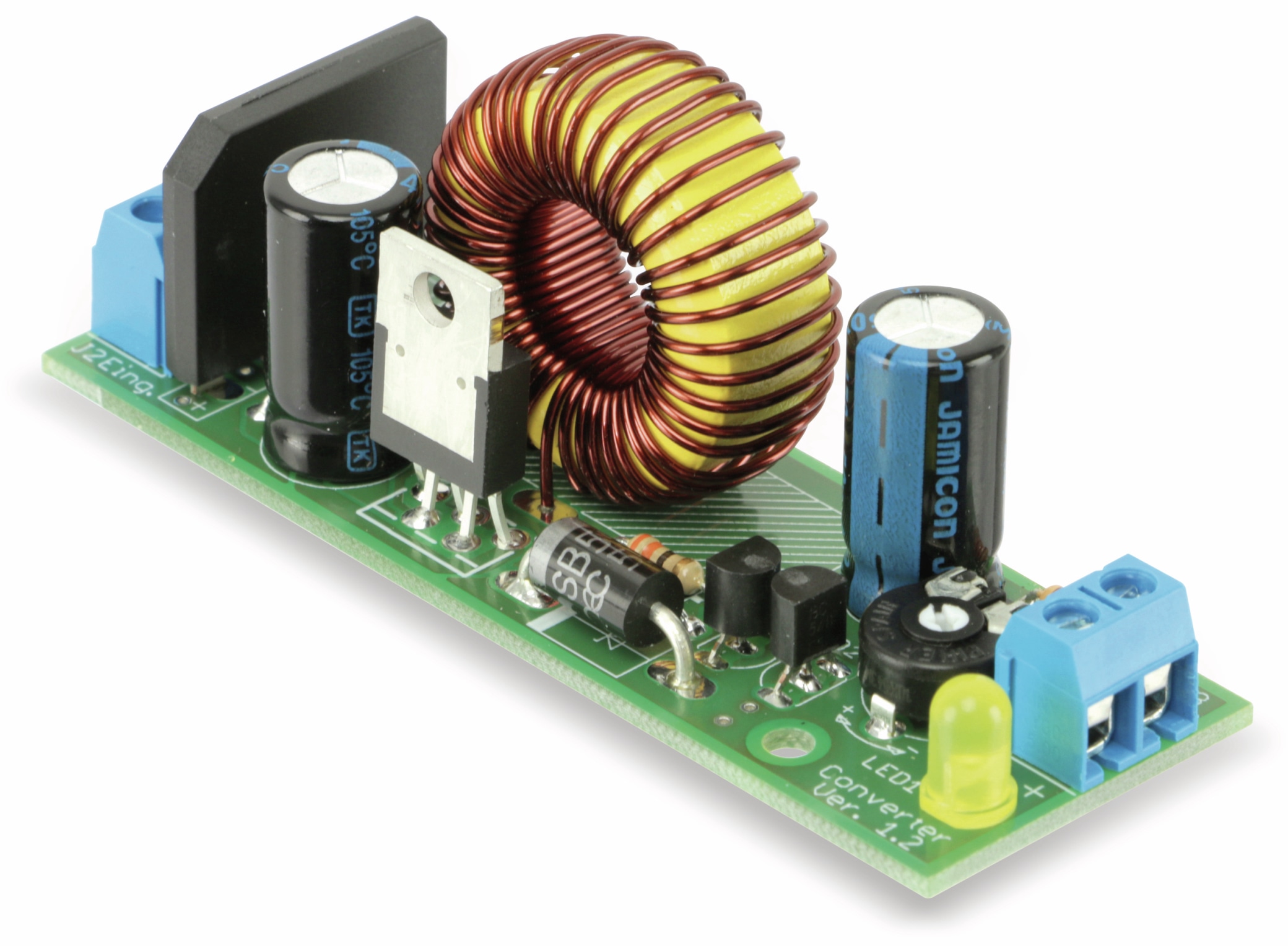

Bausatz Stepdown-Wandler 2A, V1.2
8,95 €
inkl. MwSt. zzgl. Versand
- Bausatz zur Umsetzung von Eingangsspannungen von 5...30 V- oder 4...24 V~
- Ausgangsspannungsbereich von 1,5 V- bis ca. 24 V- einstellbar
- Ausgangsstrom max. 2 A (mit Kühlkörper)
- Schaltregler: LM2575ADJ, 52kHz
- LED zur Betriebsanzeige
Wird oft zusammen gekauft
Ähnliche Produkte
Empfohlene Produkte
Technische Daten:
- Eingang: 5 ... 30 V- oder 4 ... 24 V~
- Ausgang: 1,5 ... 24 V- (über Trimmpotentiometer einstellbar)
- Ausgangsstrom: max. 2 A (mit Kühlkörper)
- Schaltregler: LM2575ADJ, 52kHz
- Keine galvanische Trennung von Eingangs- und Ausgangsspannung
- Passend in Modulgehäuse mit 35 mm Breite
- Maße (LxBxH): 82x28x35 mm
Lieferumfang:
- Bausatz
- Aufbauanleitung
Verfügbare Downloads
| Altersempfehlung: | ab 10 |
|---|---|
| Betriebsspannung max.: | 30 V |
| Breite: | 28 mm |
| Farbe: | mehrfarbig |
| Höhe: | 35 mm |
| Länge: | 82 mm |
| Menge: | 1 St. |
| Schwierigkeitsgrad: | Einsteiger |
| Zustand: | Neu |
Anmelden
29. März 2023 21:24
Drei Bausätze
Ich habe 3 Bausätze gekauft und innerhalb kurzer Zeit zusammengebaut. zwei haben auf Anhieb ordnungsgemäß gearbeitet. Der dritte regelt im unteren Bereich nicht. Auch ein Ersetzen des integrierten Reglers brachte keinen Erfolg. Die Unterseite der Platine habe ich mit Lupe geprüft. Keine Kurzschlüsse gefunden. Bin ratlos.
14. Juli 2021 08:40
Sehr guter preiswerter Bausatz.
Der Step-down Wandler tut genau das was in der Beschreibung steht. Bei mir von 18V AC auf12V DC, 1,8A (und bis zu 3,5 A kurzzeitig mit Kühlkörper) schon 5 Tage im dauerbetrieb. Ich bin zufrieden und kann daher den Bausatz empfehlen.
1. Februar 2023 18:23
Tut was es soll
Der Bausatz ist einfach aufzubauen. Am Eingang kann dank Gleichrichter sowohl Gleich- als auch Wechselspannung angelegt werden. Der Standby-Strom am Eingang beträgt ca. 28 mA, wenn man die LED weglässt sind es 8 mA. Die Spule (Induktivität) ist ein relativ schweres Bauteil, das nur mit zwei Drähten an der Platine hängt. Die Spule sollte man mit Heißkleber zusätzlich fixieren.
24. November 2021 08:11
Viele im Einsatz
Zuverlässig, leicht zusammenzubauen. Wir ersetzen das Trimmpoti allerdings durch ein qualitativ höherwertiges.
