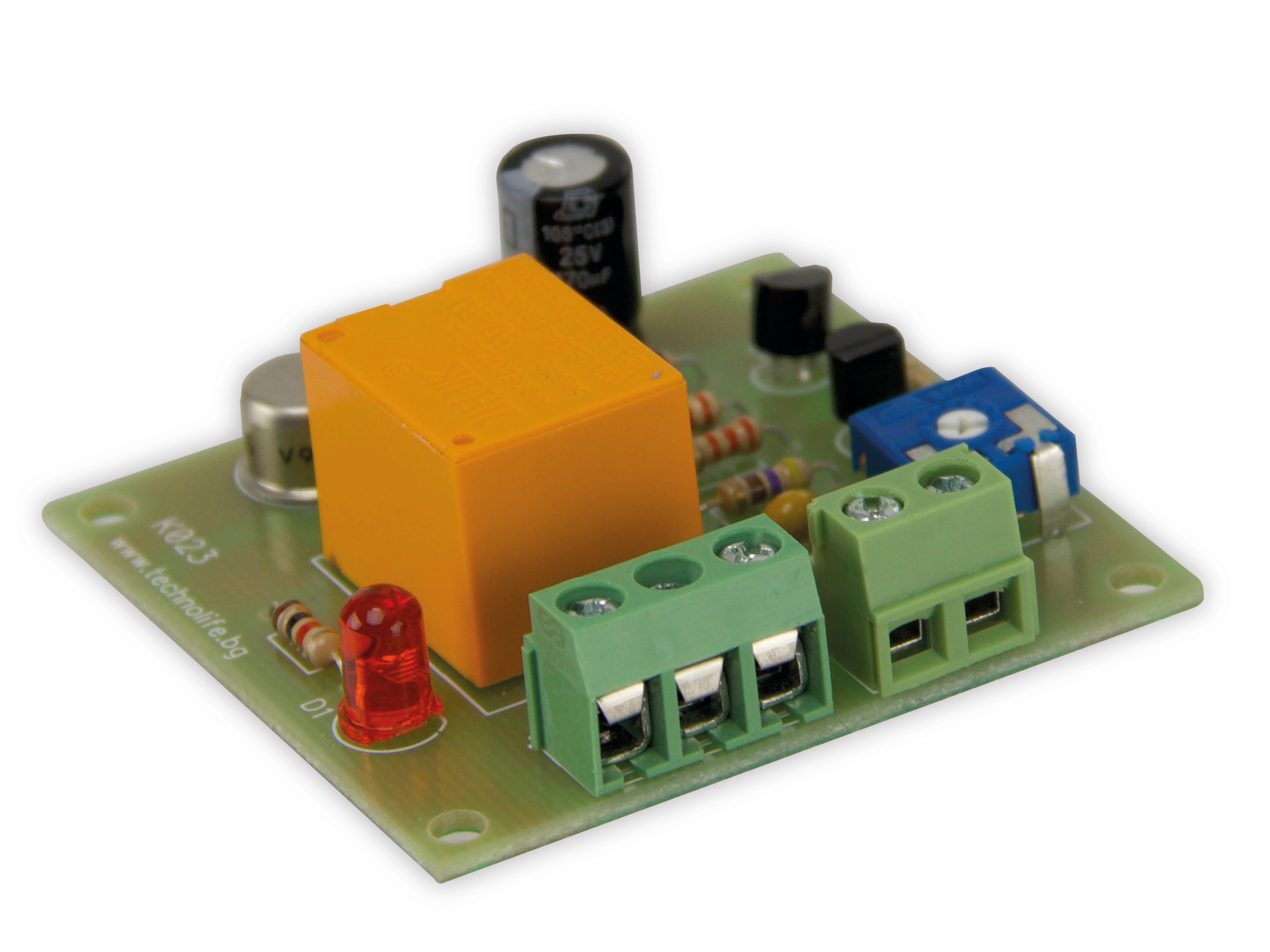

                            Produktinformationen "Bausatz Zeitschalt-Relais"
                            Bei diesem Bausatz wird ein Wechsler-Kontakt nach der eingestellten Zeit geschaltet. Bei Anlegen einer 12 V DC Spannung fängt der eingestellte Timer an herunter zu zählen, dabei bleibt das Relais in seiner Ursprungsposition. Das Relais schaltet den Wechselkontakt erst nach Erreichen der Zeit. Es bleibt solange geschaltet bis die Versorgungsspannung unterbrochen wird. Wenn keine Spannung mehr anliegt, springt das Relais zurück zur Ursprungsposition. Bei geschaltetem Relais leuchtet die LED auf. Das Relais schaltet den Wechsler-Kontakt um. Die Zeit (15 Sekunden bis 10 Minuten) wird über das Potentiometer eingestellt. Es dürfen maximal 24 V DC / 3 A geschaltet werden.

                            Technische Daten:

                            • Betriebsspannung: 12 V DC
                            • Einstellbare Zeit: 15s…10min
                            • Schaltleistung: 3 A/24 V DC
                            • Kontakt: 1x Wechsler
                            • Maße (LxBxH): 50x50x20mm
                            • Gewicht: 24,4 g
                            • Schutzklasse: III
                            • Schwierigkeitsgrad: Einsteiger
                            • Altersempfehlung: ab 12 Jahren (nur unter Aufsicht eines Erwachsenen)

                            Lieferumfang:

                            • Bausatz Zeitschalt-Relais
                            • Anleitung

                            Verfügbare Downloads

                            Altersempfehlung: ab 12
                            Betriebsspannung max.: 12 V
                            Farbe: mehrfarbig
                            Menge: 1 St.
                            Schwierigkeitsgrad: Einsteiger

                            3 von 3 Bewertungen

                            5 von 5 Sternen


                            100%

                            0%

                            0%

                            0%

                            0%


                            Bewerten Sie dieses Produkt!

                            Teilen Sie Ihre Erfahrungen mit anderen Kunden.


                            3. Januar 2024 13:44

                            Funktioniert sehr gut - aber anders als beschrieben

                            Es zählt nämlich kein Timer, sondern es wird ein Kondensator aufgeladen, bis zwei als sog. Thyristor-Tetrode verschaltete Bipolar-Transistoren durchschalten, die wiederum über den Thyristor das Relais zum Anziehen bringen. Anzumerken bleibt noch, dass mit dem Zünden des Thyristors der Kondensator gleich wieder entladen wird, so daß die Erholzeit extrem kurz ist. Eine sehr gute und ungewöhnliche Lösung für diese Aufgabe. Dafür gibt's von mir die volle Punktzahl. An alle, die noch den Timer suchen: Es gibt keinen, funktioniert wie oben skizziert - nicht verwirren lassen:-)

                            12. Juli 2023 10:22

                            guter Bausatz

                            Sehr einfach zu bauender Bausatz, auch für Anfänger gut geeignet, dazu noch super Preis

                            5. Februar 2024 22:40

                            Funktioniert, sehr nützlicher Artikel

                            Ich brauchte für eine 12V Tauchpumpe, die von einem Wassersensor mit Relais gesteuert wird, etwas was das Wiedereinschalten verzögert. So etwas gibt es sonst fast nicht oder nur sehr teuer. Das Bauen gelang, obwohl mein Lötkolben für so feine Arbeiten eigentlich zu grob war. Beim Testen zog das Relais zunächst nicht an. Ich hätte den Hinweis in der Anleitung zum Einlöten der Polanschlussklemmen beherzigen sollen. Die Versorgungsspannung sollte auch nicht zu sehr unter 9V liegen. Die Zeiteinstellung ist nicht allzu präzise, aber absolut ausreichend. Das Modul arbeitet und hilft nun meinen Keller trocken zu halten. Die BC-Nummern der gelieferten Transistoren stimmten nicht mit denen in der Anleitung überein, ich habe mich an PNP bzw. NPN orientiert.
