                  Produktinformationen "BOSCH BME688 BREAKOUT BOARD LUFTQUALITÄTSSENSOR "
                  Mit diesem kombinierten Luftqualitätssensor von Bosch (BME688) können Sie verschiedene Parameter der Umgebungsluft messen:
                  - Luftqualität (IAQ - indoor air quality index), wird per Bosch-Software (BSEC-Library) errechnet
                  - Lufttemperatur
                  - Luftdruck
                  - Luftfeuchtigkeit
                  - VOC Werte in der Luft
                  Der Sensor ist der Nachfolger des beliebten BME680. Zusätzlich zu dessen Features bietet er machine-learning gestützte Gasanalyse. Der Sensor ist mit Hilfe der BME AI Studio Software trainierbar um verschiedene Gasgemische zu erkennen und deren Präsenz zu detektieren (bspw. Kaffee, ...)

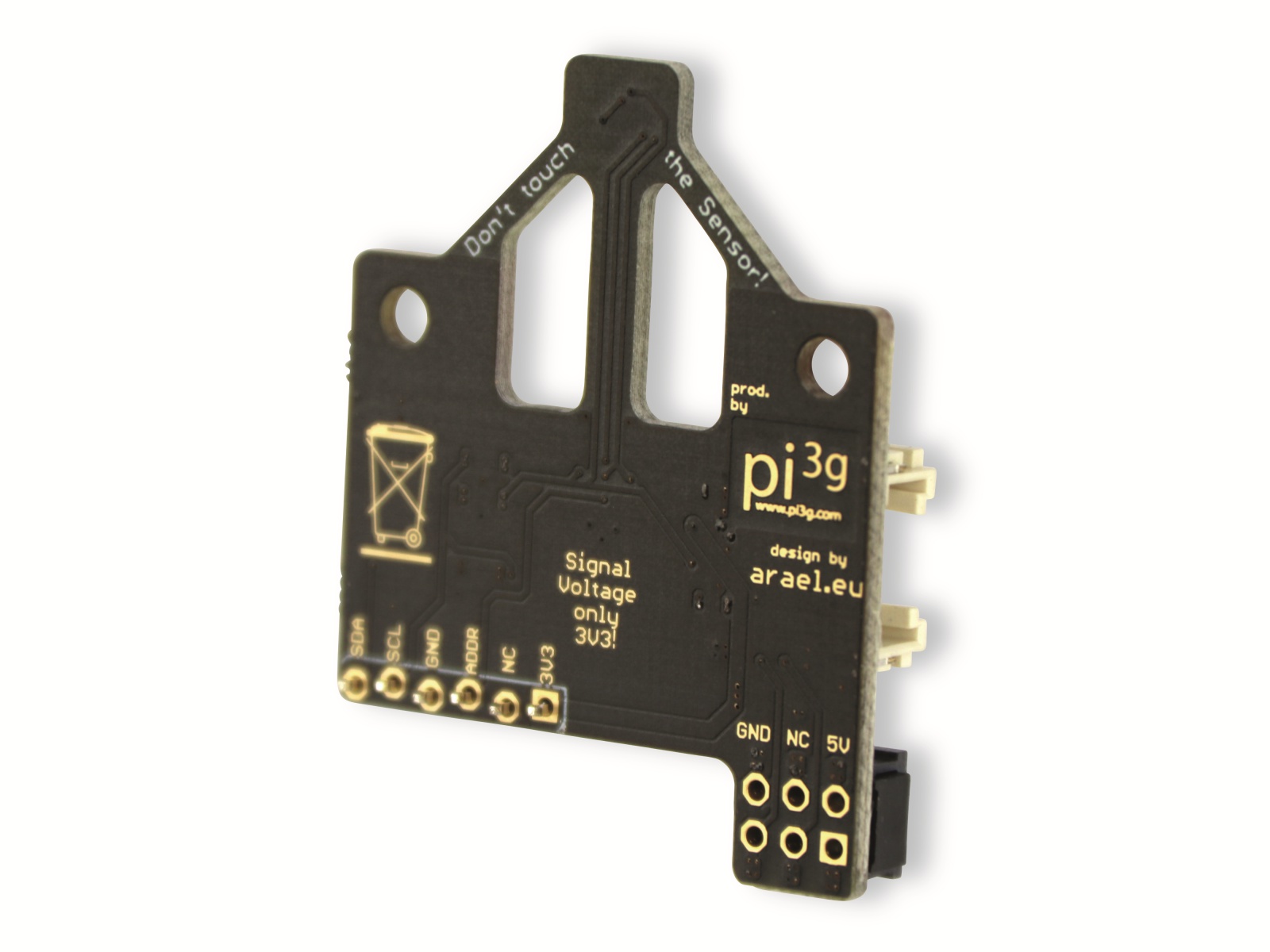

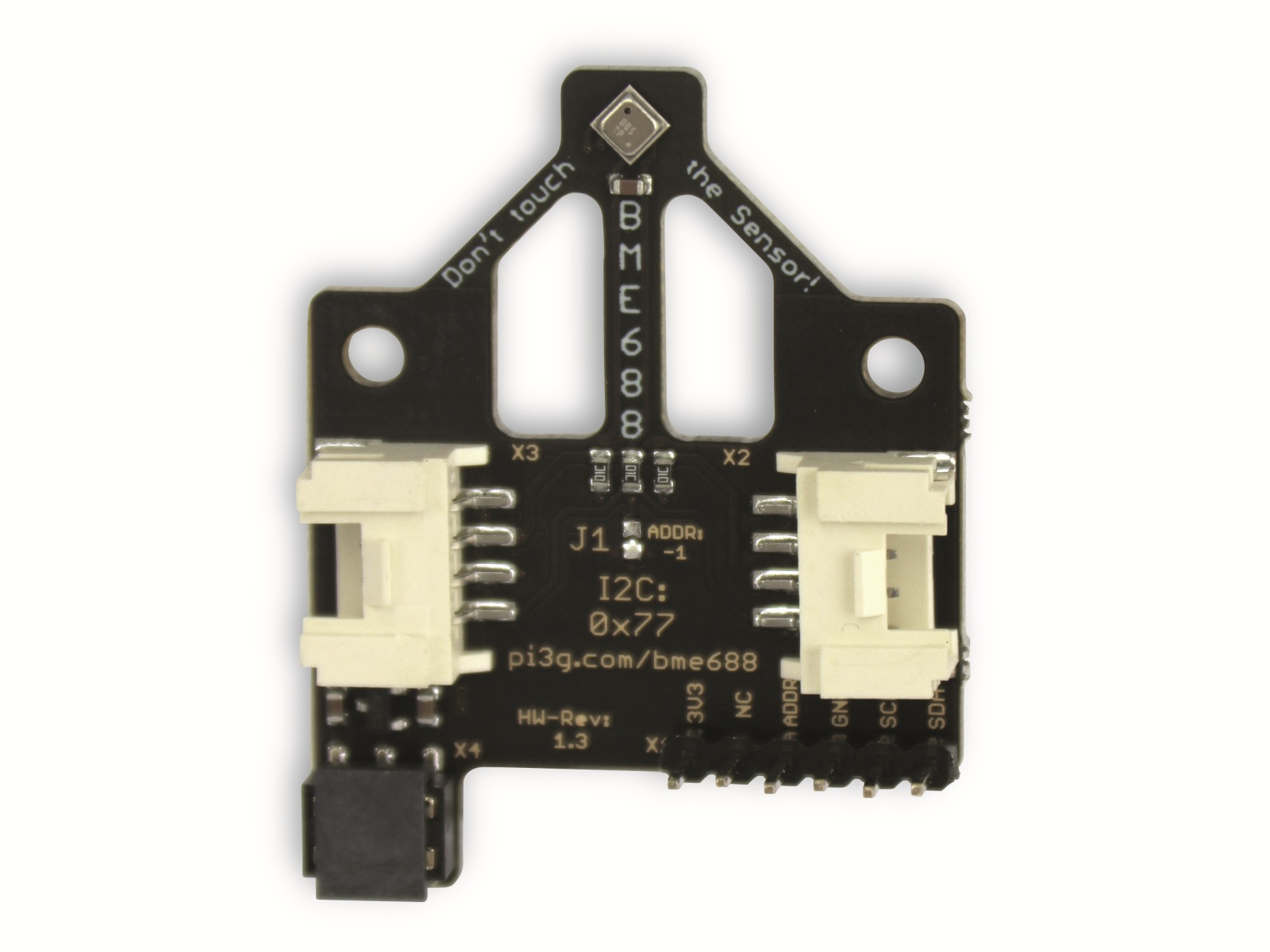

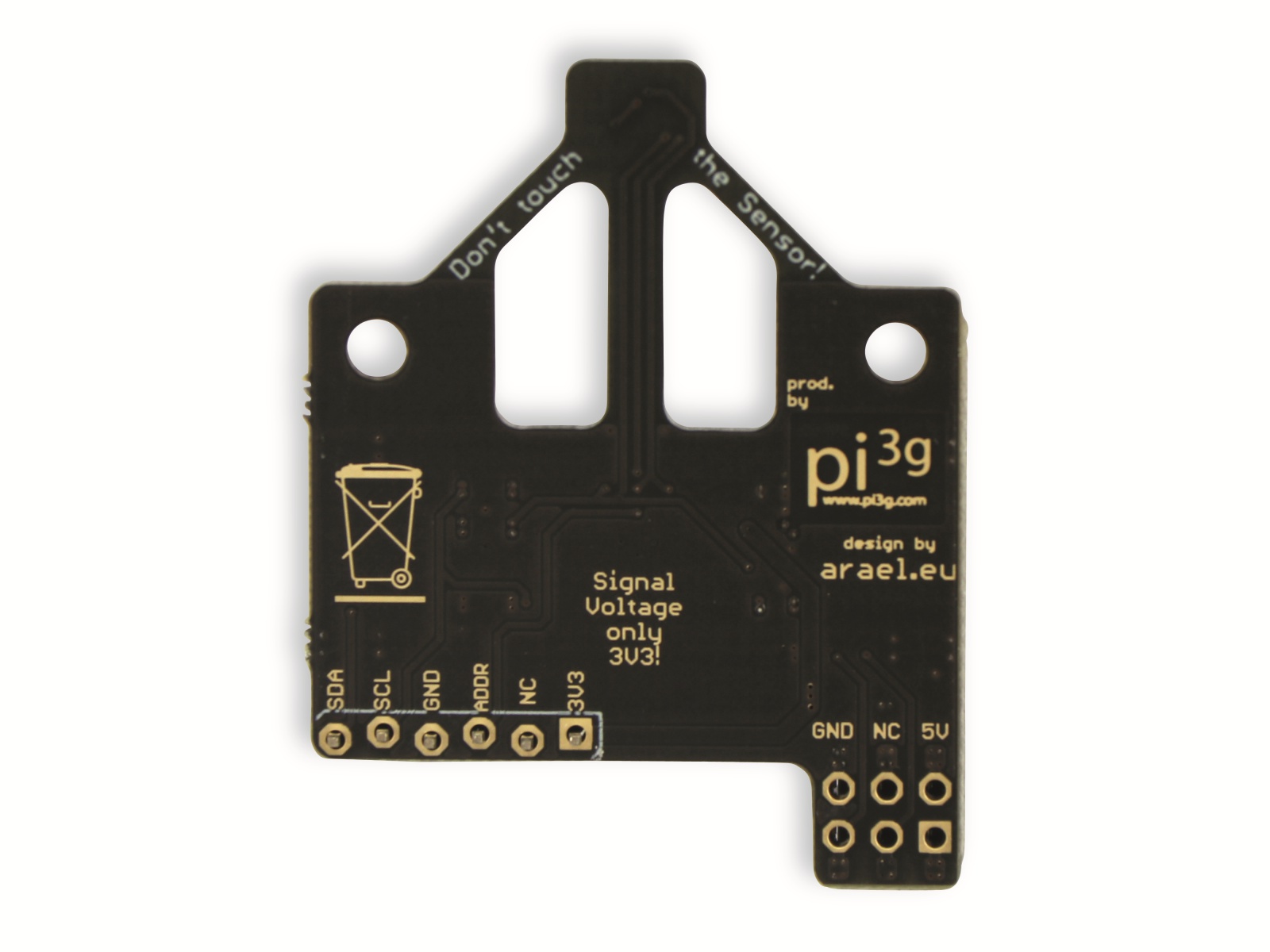

                  BME688 Breakout Board:
                  Der Sensor ist auf unserem einfach zu nutzenden I2C Breakout Board verbaut. Wir haben dabei besonders auf gute Kompatibilität zu Raspberry Pi geachtet:
                  - Direkt auf Raspberry Pi Boards (1B - 4B, Zero Reihe) aufsteckbar (dank eigenem Header)
                  - Breakout Pins kompatibel mit Raspberry Pi Pico - direkt im Breadboard nebeneinander steckbar

                  Der Clou: unser Breakout Board wird vom Raspberry Pi weg zeigend aufgesteckt, was eine präzisere Temperaturmessung ermöglicht - der BME688 befindet sich nicht - wie bei manchen anderen Lösungen - direkt über dem Raspberry Pi SoC, die Temperatur- und Luftfeuchtemessung wird dadurch nicht verfälscht.

                  Die Nutzung mit Breadboards ist für Sie besonders bequem dank Zero-Solder-Technik: Durch leichten Versatz der Pins des unbestückten Headers (X1) kann die beiliegende Stiftleiste einfach eingesteckt werden, und klemmt - so kann unser Gassensor Breakout Board direkt ohne Löten auf Breadboards gesteckt werden!
                  Selbstverständlich kann der Header aber auch fest verlötet werden um höhere mechanische Stabilität zu erreichen.
                  Zwei Grove-kompatible I2C-Interfacebuchsen runden das Breakout Board ab, und ermöglichen auch den einfachen Anschluss an andere Plattformen, bspw. Arduino (3V3!), und einige ESP32 Boards.

                  Technische Daten:

                  • SENSOR MESSBEREICH:
                  Druck: 300...1100 hPa
                  Luftfeuchtigkeit: 0...100%
                  Temperatur: -40...85° C

                • SENSORFEATURES
                • geringe Leistungsaufnahme (3.9 mA im Standard Gas-Scan Modus, Wert für BME688 Sensorchip)
                  resistive VOC-Messung (volatile organic compounds)
                  IAQ (indoor air quality) - Berechnung mit BSEC Library von Bosch
                  Identifikation von verschiedenen Gasgemischen, der Sensor ist mit Bosch's AI Studio darauf trainierbar

                • INTERFACES
                • I2C Interface zur Kommunikation mit dem BME688
                  Header zum Aufstecken an den Raspberry Pi
                  unbestückter Header, Pinout ist Pico-kompatibel (Zero-Solder-Technik)
                  2 x Grove-kompatible Erweiterungs-Buchsen (I2C / 3,3V)
                  3,3 V Datenpegel (mit Raspberry Pi kompatibel)
                  3,3 V Versorgungsspannung

                • 2 X GROVE KOMPATIBLE ERWEITERUNGSBUCHSEN (I2C / 3,3V)
                • Bei Anschluss an Raspberry Pi Singleboardcomputer nutzt der eingebaute LDO-Spannungswandler die 5 V Versorgungsspannung vom Raspberry Pi, um genügend Leistung über die beiden Grove-kompatiblen Buchsen bereitstellen zu können.
                  Tipp: Sie können mit Hilfe des J1 die BME688 Boards unter zwei verschiedenen Adressen betreiben - somit können bis zu zwei BME688 Breakout Boards an einem I2C Anschluss laufen, beispielsweise als Grove-kompatible Module miteinander verbunden!

                • WEITERE FEATURES
                • Adresse des BME688 einstellbar per J1 und GPIO pin (ADDR)
                  zwei Befestigungslöcher
                  Steg für Kabelbinder, zum einfachen Befestigen
                  BME688 Sensormodul ist thermisch weitgehend entkoppelt (-> höhere Messgenauigkeit!)

                  Lieferumfang:

                  • Luftqualitätssensor BME688 Breakout Board
                  • 6-pin Stiftleiste

                  Einsatzbeispiele:
                  Ermitteln Sie mit diesem Sensor und der BSEC Software von Bosch ganz einfach wann eine Lüftung des Raumes empfohlen wird, um mit frischer Luft sicherzustellen dass das Wohlbefinden Ihrer Mitarbeiter / Schüler gesteigert wird.
                  Detektieren Sie Schimmel, Schwefelwasserstoffe, und andere schädliche Substanzen in der Luft.
                  Unterscheiden Sie Gerüche, und automatisieren Sie Belüftungssysteme.

                  Downloads & Dokumentation:
                • pi3g BME688 Breakout Board Dokumentation & Beispielcode (englisch)
                • https://pi3g.com/products/bme688-breakout-board/
                • Bosch BME688 Software (englisch)
                • https://www.bosch-sensortec.com/software-tools/software/bme688-software/
                • Bosch BME688 Dokumentation (englisch)
                • https://www.bosch-sensortec.com/products/environmental-sensors/gas-sensors/bme688/#documents




                  Verfügbare Downloads

                  Anzahl Pins: 6 St.
                  Betriebsspannung max.: 5 V
                  Farbe: schwarz
                  Menge: 1 St.
                  Temperatur max.: 85 °C
                  Temperatur min.: -40 °C
