1,95 €*
inkl. MwSt. zzgl. Versand

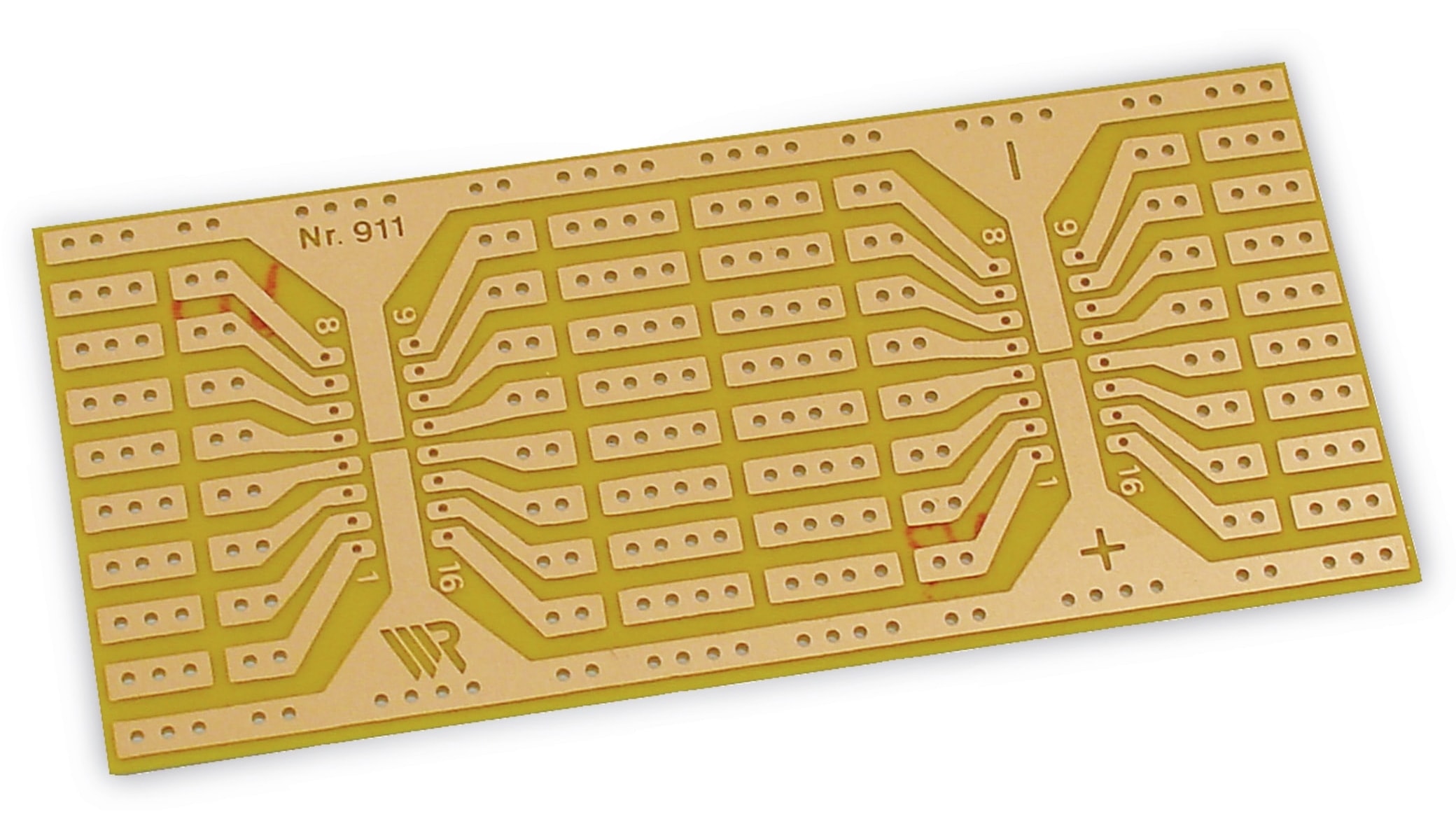

- Experimentierplatine aus Hartpapier
- Cu-Auflage 35 µ
- Für zwei 16-polige ICs
- Zusätzliche Leiterbahnen für Spannungsversorgung
- Bestückung mit weiteren Bauteilen möglich
Farbe: | weitere |
---|---|
Material: | Hartpapier |
Menge: | 1 St. |
Montagematerial-Typ: | Platine |
Anmelden
10. Dezember 2023 23:19
Beste Platine, die´s gibt!
Diese Platine ist extrem gut geeignet, für den Aufbau von IC-Schaltungen! Man kann problemlos auch grössere Schaltungen verwirklichen, indem man mehrere solcher Platinen kombiniert. ICs löte ich grundsätzlich nie direkt auf die Platine, sondern verwende Fassungen. Einen Trick habe ich schon vor langer Zeit erfunden: die Bauteile nicht auf die gegenüberliegende Seite, sondern auf die Leiterbahnseite auflöten! Man kann dadurch nicht nur die Schaltungsführung leichter verfolgen, sondern muss beim Bestücken auch nicht die Platine dauernd hin- und her drehen. Bei der jetzigen Version der Platine sind die aussen liegenden Leiterbahnen mit "+" und "-" bezeichnet und nicht verbunden. Bei der Vorgängerversion gab es kein "+" und "-" sondern die beiden Leiterbahnen waren über 2 Leiterbahnbrücken verbunden (kann man hier auch mit 2 Drahtbrücken nachträglich machen). Dann liegt nahe, dass man dies als "Masse" benutzt, da "Masse" in Schaltungen ziemlich oft gebraucht wird, z.B. auch für den Ein- und Ausgang bei den signalführenden Buchsen. Für "+" und "-" verwendet man einfach eine eigene farblich codierte isolierte Zuleitung (rot = "+", blau = "-") und führt diese Zuleitungen direkt an die betreffenden Stellen, man behält trotzdem die Übersicht, und die Gefahr eines unfreiwilligen Kurzschlusses ist deutlich geringer. Wenn man, wie oben beschrieben, die Bauteile nur auf die Leiterbahnseite lötet, lässt sich die Platine auch unglaublich leicht montieren, z.B. mit (20mm breiten) doppelseitigen Klebebändern auf ein Blech. Das Blech (Gehäuse) verbindet man galvanisch mit einer Litze zur Abschirmung (Brummvermeidung) mit "Masse". Bohren und Schrauben an der Platine, was immer mit der Gefahr einer Beschädigung verbunden ist, entfällt.
6. Januar 2021 17:14
Gut für kleinere IC-Schaltungen und es lassen sich 2 Einzelplatinen durch Teilung, schnell herstellen.
Gut und preiswert.
4. März 2022 14:00
Gutes Preisleistungsverhältnis
Ich nehme diese Platine gerne für einen fliegenden Versuchsaufbau insbesondere dann wenn Bauteile noch öfter ein- und ausgelötet werden müssen.
