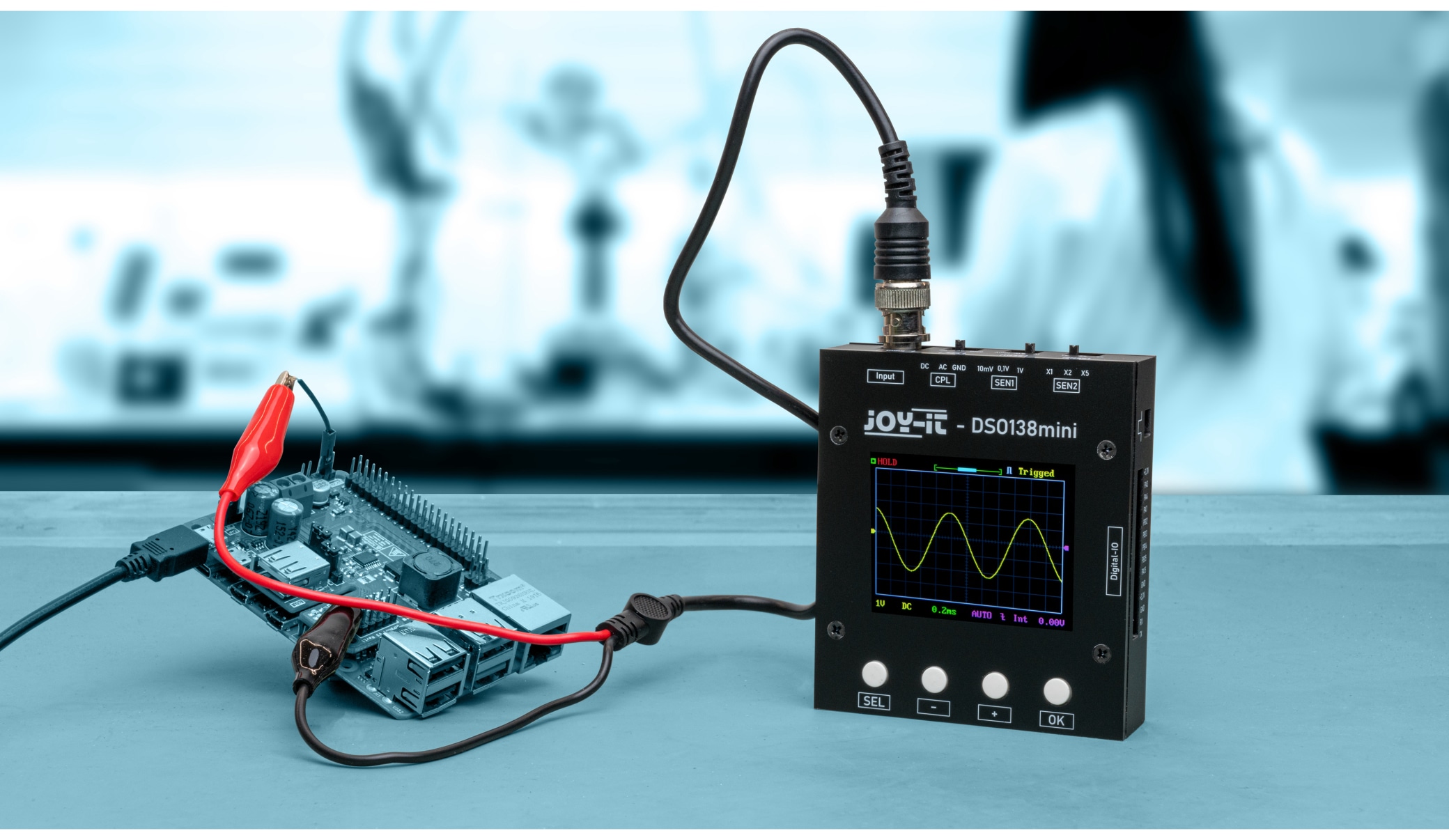

JOY-IT Oszilloskop, DSO-138-Mini, 1-Kanal
43,95 €*
inkl. MwSt. zzgl. Versand
- 1-Kanal Oszilloskop
- Betrieb per USB und Akku möglich
- Vereinfachte Stromversorgungsschaltung
- Kompaktes Gehäuse
- Externer Triggereingang
Ähnliche Produkte
Empfohlene Produkte
- Sale
- Sale
- Sale
- Sale
Betrieb per USB und mit einer 3,7V-Lithium-Ionen-Akku möglich (Akku nicht im Lieferumfang enthalten), vereinfachte Stromversorgungsschaltung, verbesserter mobiler Einsatz durch deutlich kleinere Gehäusegröße, externer Triggereingang, welcher TTL- und LVTTL-Signale als Quelle akzeptiert und serielle Ausgabe von Wellenformdaten.
Technische Daten:
- Abtastrate: 1 MSa/s
- Bandbreite: 0 - 200 KHz
- Vertikale Auflösung: 10 mV/Div - 5 V/Div
- Max. Eingangsspannung: 50 Vpk (1x Messsonde)
- Eingangsimpedanz: 1 MΩ / 20 pF
- Auflösung: 12 Bit
- Speicher: 1024 Punkte
- Zeitbasis: 500 s/Div - 10 us/Div
- Kopplung: AC, DC, GND
- Trigger Modus: Automatisch, Normal, Einzel
- Trigger Typ: steigende / fallende Flanke
- Spannungsversorgung: 3,5 V - 6 V DC (micro-USB)
- Stromverbrauch: ~120 mA (bei 5 V)
Verfügbare Downloads
| Farbe: | schwarz |
|---|---|
| Menge: | 1 St. |
| Zustand: | Neu |
Anmelden
26. Januar 2022 12:30
Nettes "Taschen-Oszilloskop"
Vorne weg: bei einem "ausgewachsenen" Oszilloskop kosten schon die beiden Tastköpfe so viel wie das ganze Gerät. Aber wenn einem das Multimeter nicht mehr weiter hilft, könnte das DSO-138-Mini oft die Lösung sein. Zusammen mit einem USB-Netzteil kann man dieses Gerät leicht in der Werkzeugtasche unterbringen. Die Bedienung ist etwas umständlich, denn für zwei Drehschalter (Amplitude und Zeitbasis) reichen weder Platz noch Geld. Das größte Problem ist aber die viel zu knappe Dokumentation. Im Prinzip kann man durch einen Schlitz im Gehäuse zusätzliche Möglichkeiten nutzen. Aber nicht nur fehlt die Buchsenleiste dafür. Vor allem ist nur ein kleiner Teil der Anschlüsse überhaupt dokumentiert und das so, dass man das erst nach dem Zerlegen des Geräts kapiert: Die Anschlüsse sind logisch auf zwei Stecker aufgeteilt, aber die Dokumentation fasst teilweise Anschlüsse quer über diese Stecker zusammen (Stromversorgung).
