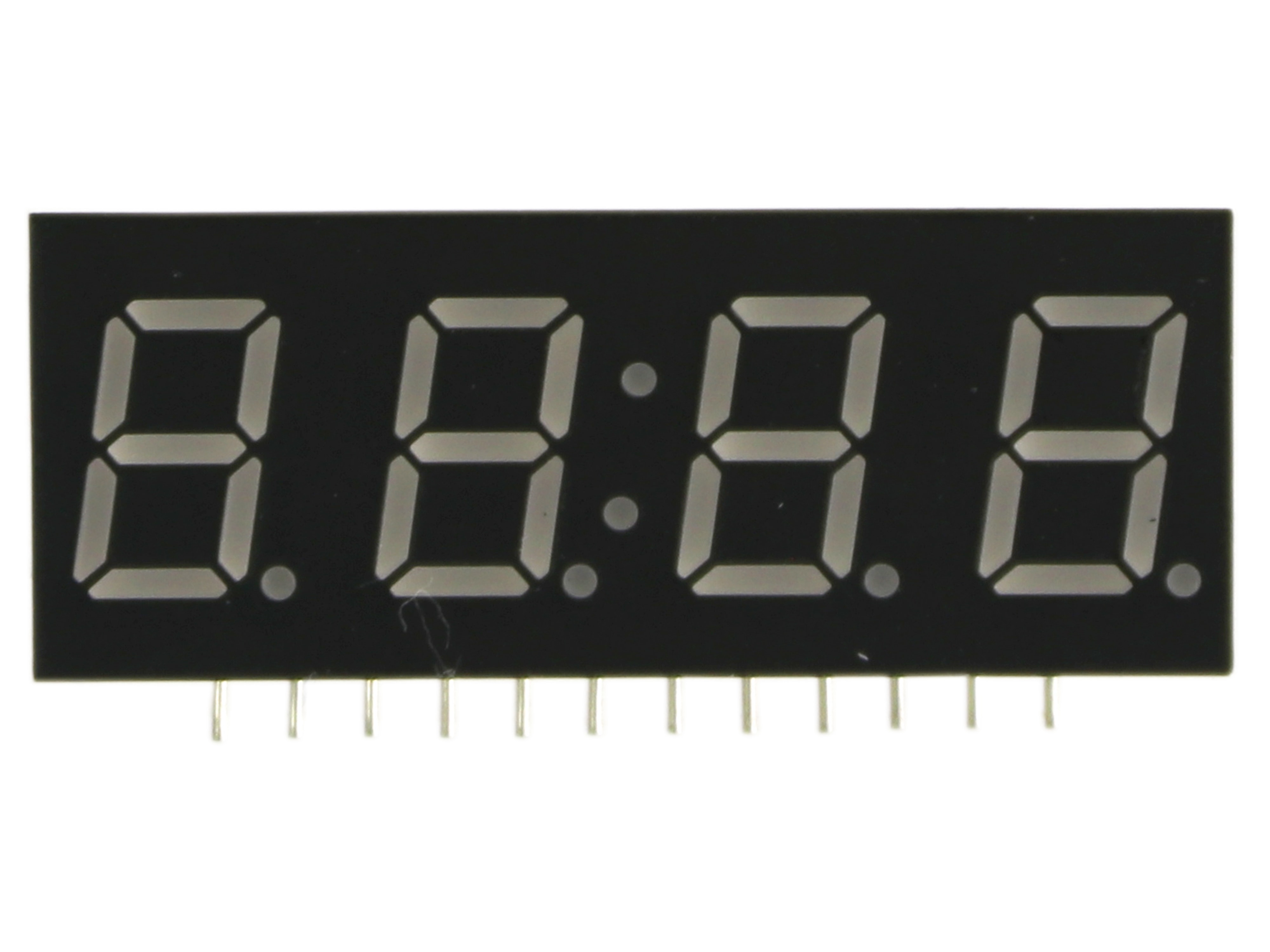

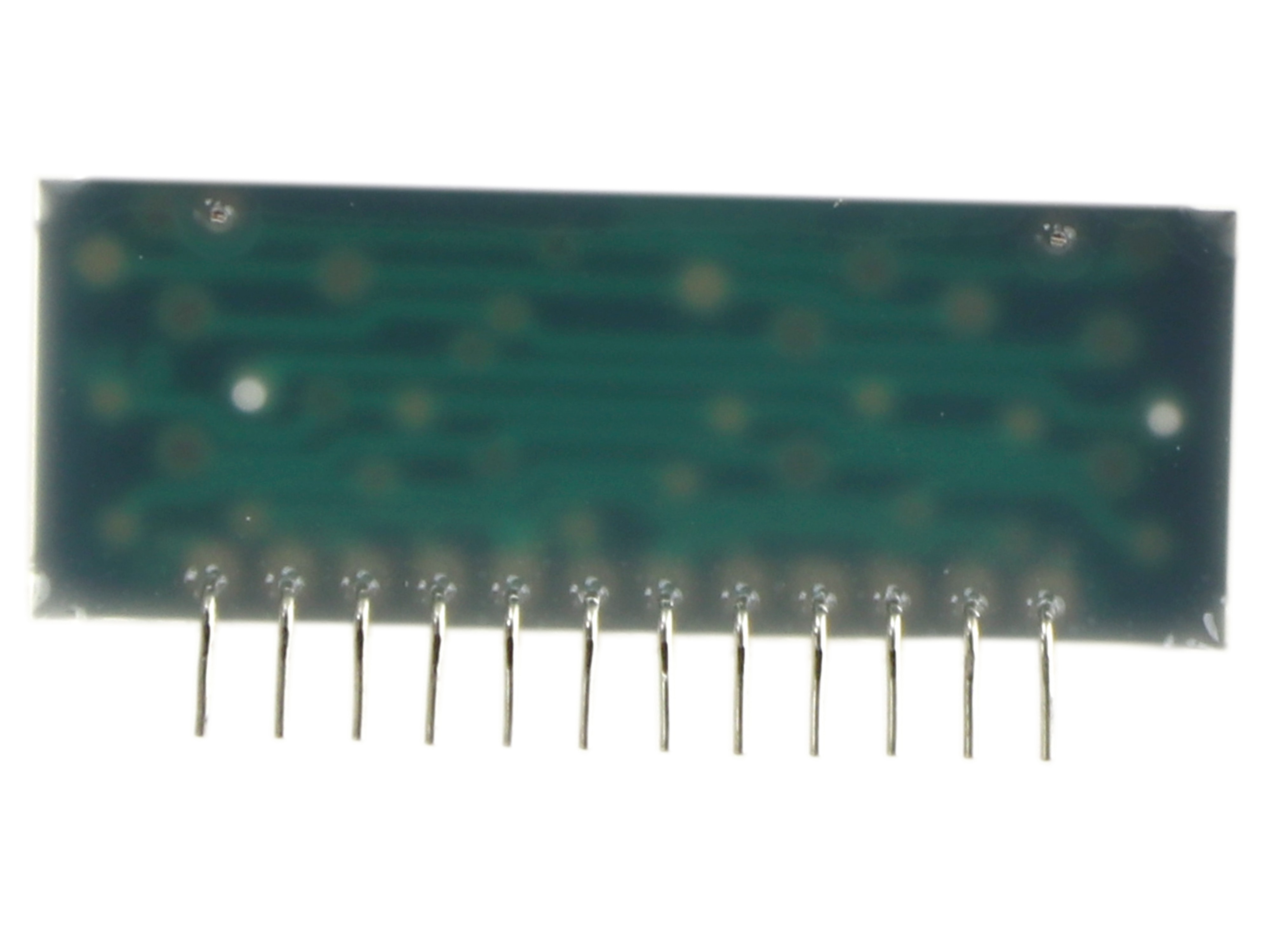

Produktinformationen "LED-Anzeige XIAMEN HUALIAN 4HSG21010B26-1W, 10mm, grün, 4 digit"
Grün leuchtende, 4-stellige 7-Segment-Anzeige mit geringem Betriebsstrom, Doppelpunkt, 2 Dezimalpunkten und gemeinsamer Anode.
Technische Daten:
- Leuchtfarbe: grün
- Betriebsspannung: typ. 2,0 V
- Betriebsstrom: max. 15 mA pro Segment
- Betriebstemperatur: -20...+75 °C
- Montage: stehend
- Rastermaß: 2,54 mm
- Ziffernhöhe: 10,16 mm
- Maße (BxHxT): 40,7x16,1x7 mm
| Breite: | 40,7 mm |
|---|---|
| Farbe: | grün |
| Höhe: | 16,1 mm |
| LED-Typ: | LED-Anzeige |
| Lichtfarbe: | grün |
| Länge: | 7 mm |
| Menge: | 1 St. |
Anmelden
19. Dezember 2023 15:54
Pinbelegung
Hier die Pinbelegung: Anzeigen von links nach rechts von 1 bis 4 nummeriert, die Pins ebenfalls von links nach rechts von 1 bis 12: Pin 1: Digit 1 Anode Pin 2: Segment a Pin 3: Segment f Pin 4: Digit 2 Anode Pin 5: Digit 3 Anode Pin 6: Segment b Pin 7: segment e Pin 8: Segment d Pin 9: Dezimalpunkt für Digit 3,4, für Digit 1 und 2: Doppelpunkt Pin 10: Segment c Pin 11: Segment g Pin 12: Digit 4
