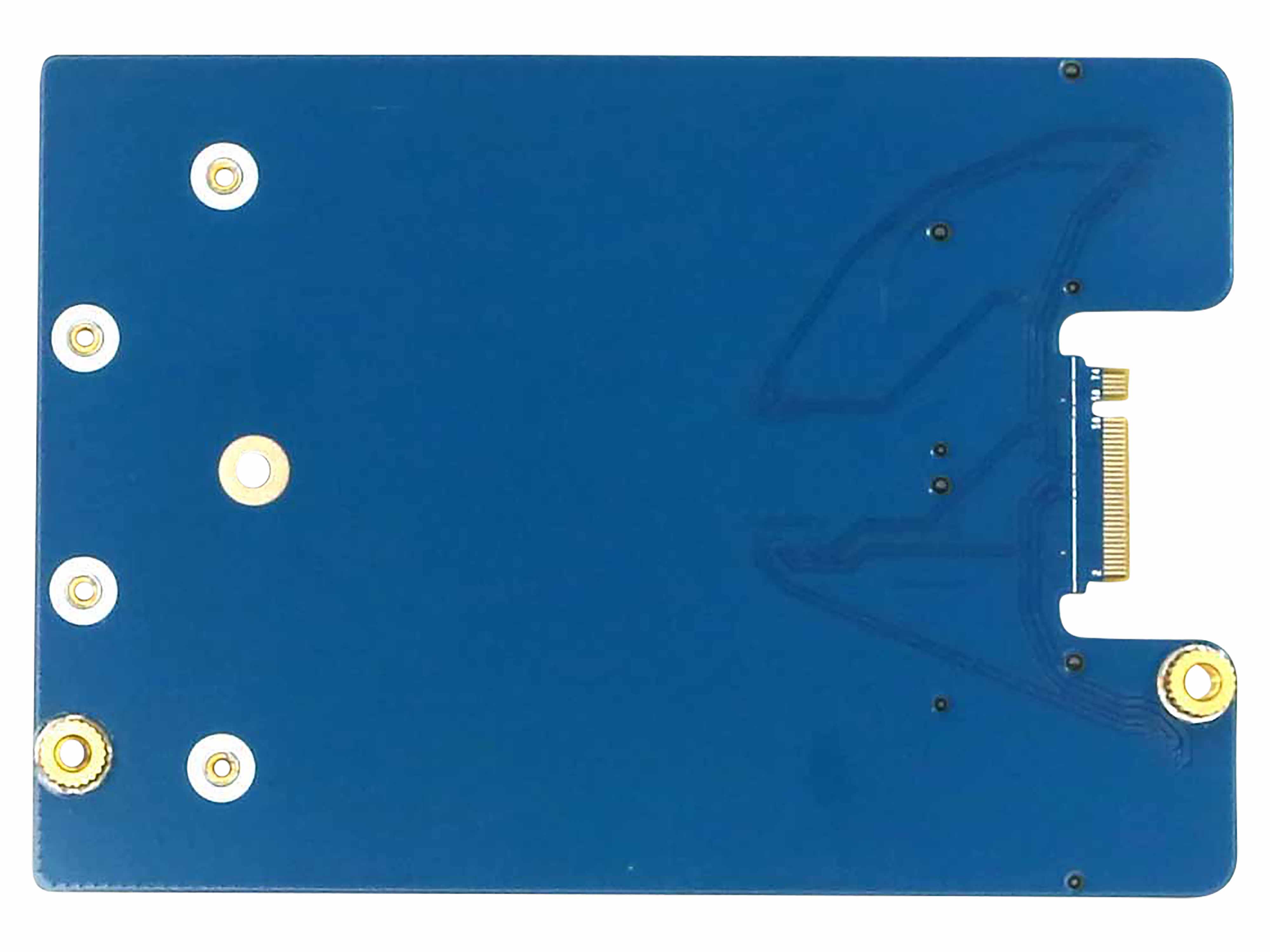

ODROID M.2 4x1-Karte für ODROID-H4-Serie

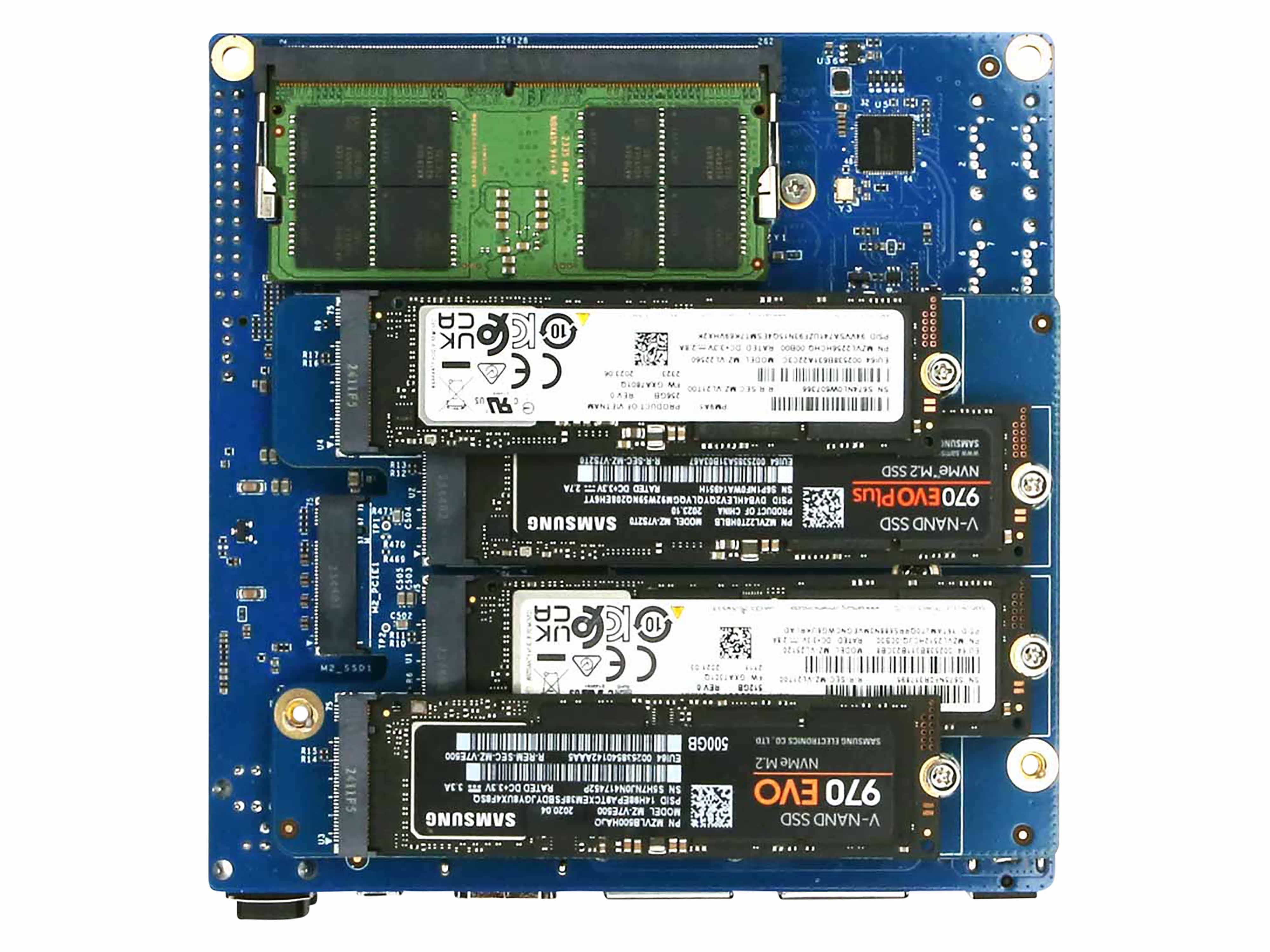

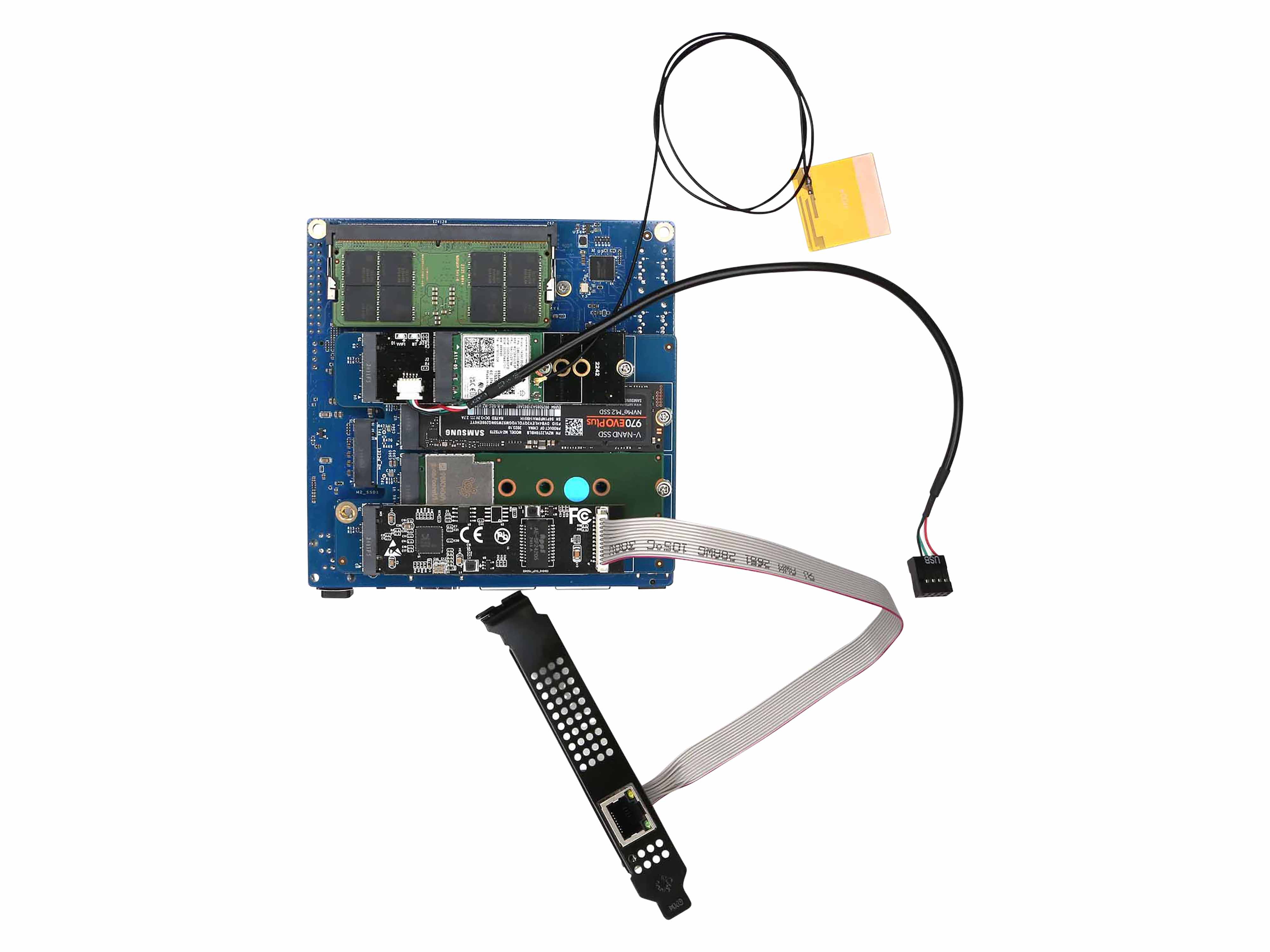

Die M.2 4x1-Karte bietet vier M.2 PCIe Gen 3 x1 Anschlüsse aus dem PCIe Gen 3 x4 Anschluss des ODROID-H4. Die Erweiterungskarte ermöglicht Ihnen die Verwendung von vier M.2-Karten gleichzeitig, die PCIe Gen 3 x1 nutzen. Eine Kombination aus z. B. NVME-Laufwerk, Netzwerkadapter, WLAN-Adapter und 5G-Adapter ist möglich.
Die Karte wird auf der Unterseite des Mainboards installiert. Diese wird in den M.2-Anschluss des Mainboards geschoben und dann festgeschraubt.
Hinweis: Dieses Produkt ist nicht mit der ODROID-H2 und H3-Serie kompatibel.
Die M.2-Schrauben sind vorinstalliert (4 Stück).
Um die Erweiterungskarte ordnungsgemäß verwenden zu können, müssen sie ein neues BIOS aufspielen.
Die M.2 4×1-Karte erfordert dieselbe BIOS-Version wie die NetCard 2,5 GbE. Sie finden dieses BIOS auf den Wiki-Seiten für H3 und H4.
Wichtiger Hinweis: Achten Sie darauf, das richtige BIOS für das ODROID-H4 auszuwählen.

Technische Daten:

• Anschlüsse: 4x M.2 PCIe Gen 3.0 x1
• Formfaktor der M.2 Anschlüsse: 4x 2280
• Datenbusbreite: 1x 8 GT/s
• Unterstützte Einplatinen-Computer: ODROID-H4, ODROID-H4+, ODROID-H4 ULTRA

Odroid-Wiki:
https://wiki.odroid.com/accessory/add-on_boards/m.2_cards
