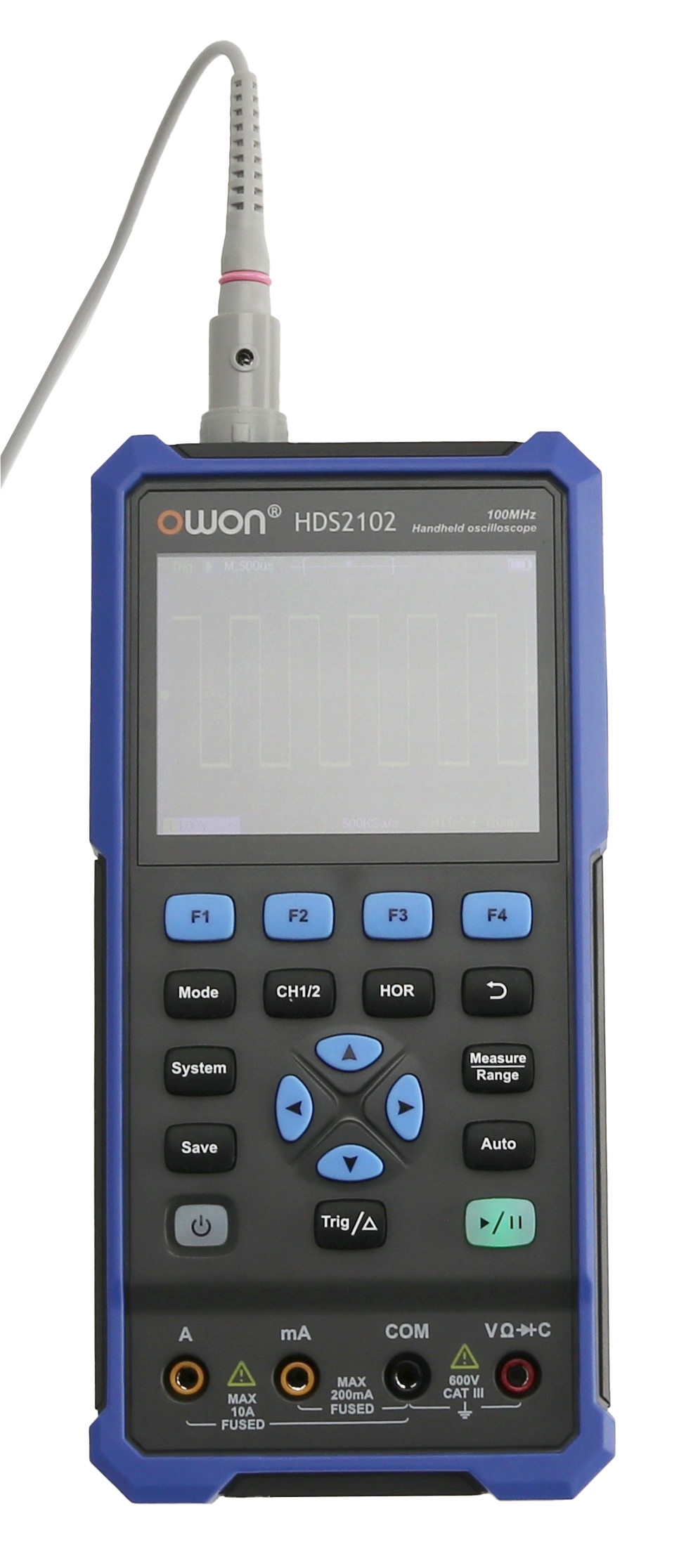

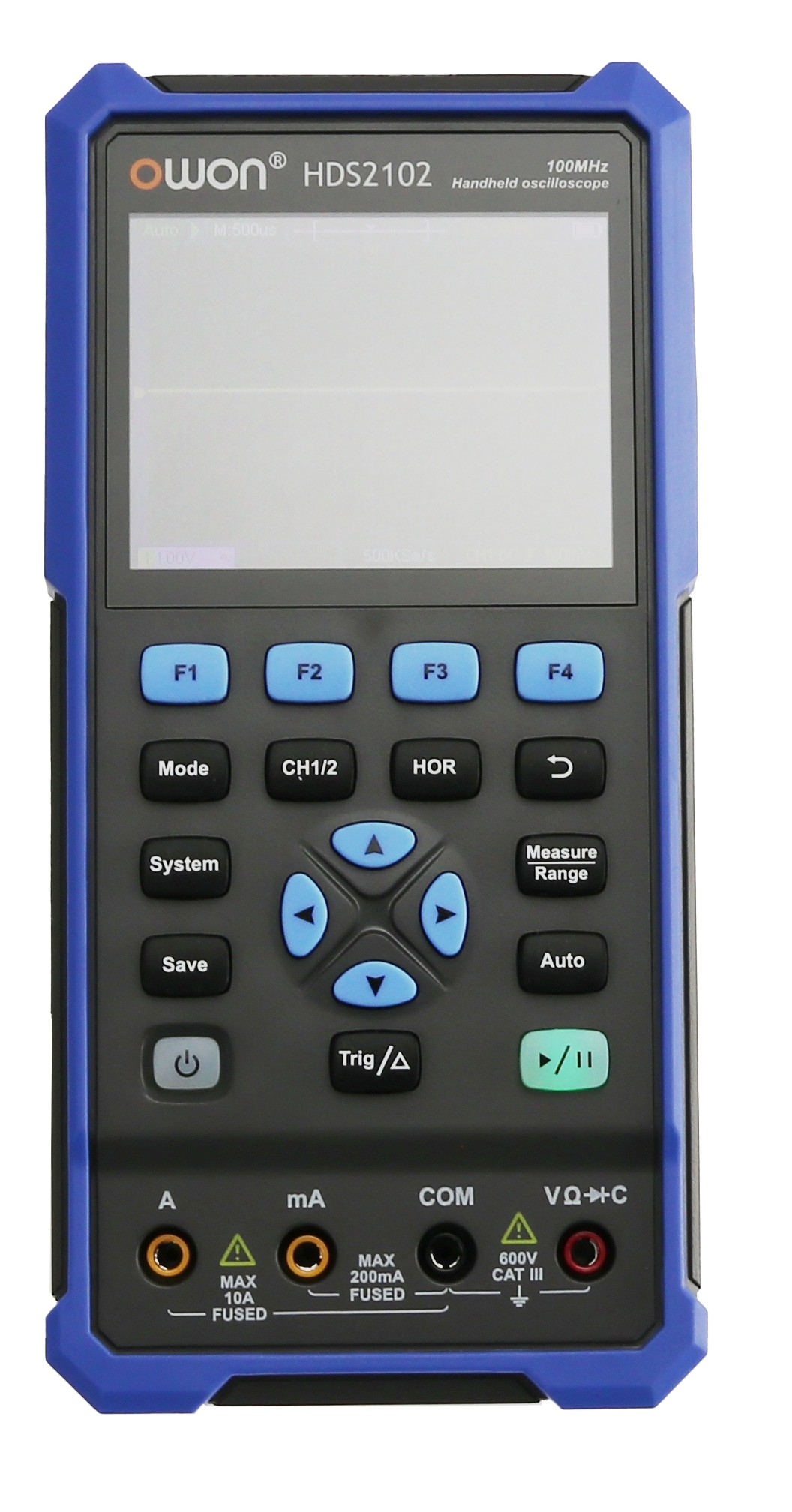

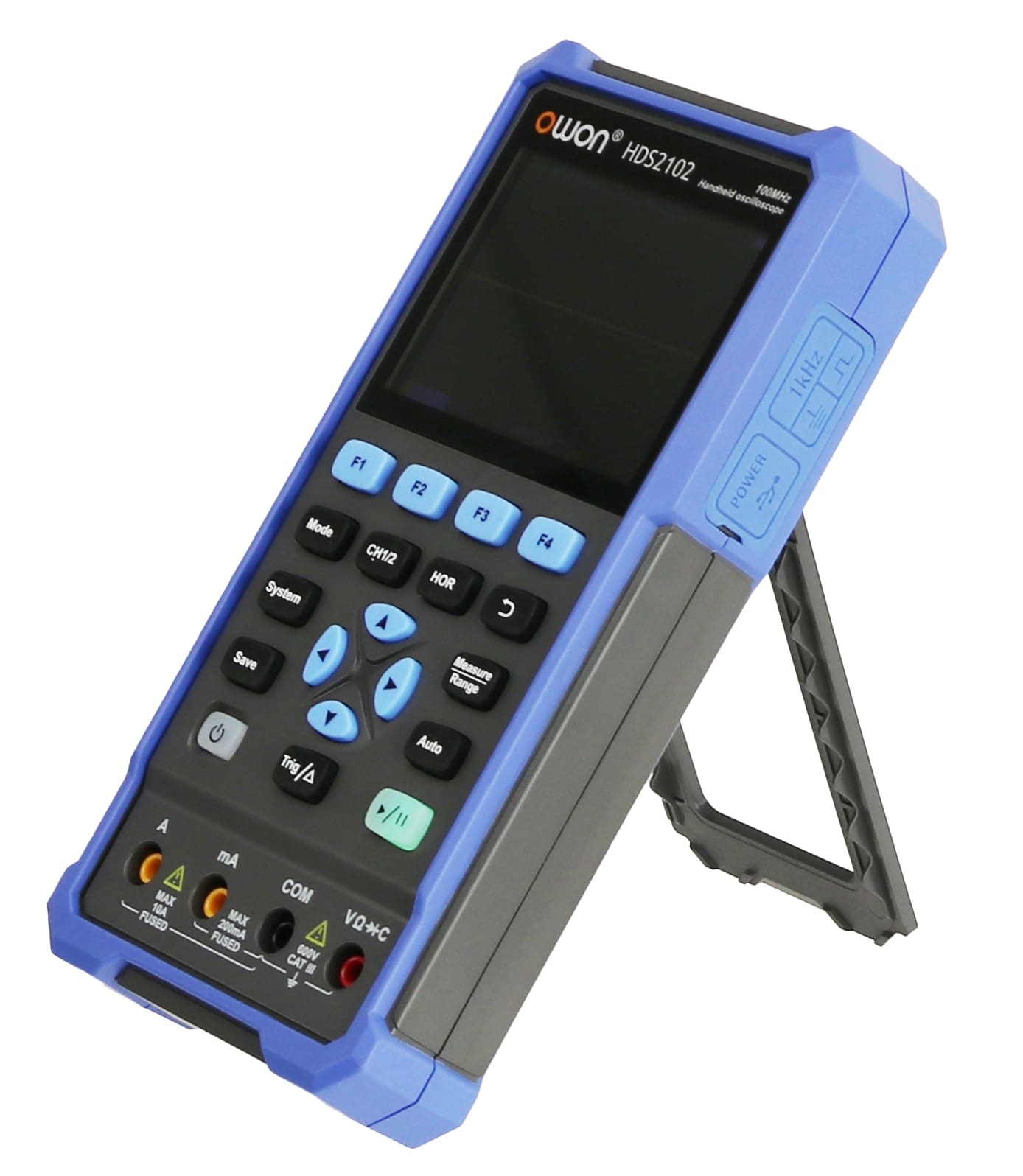

Produktinformationen "OWON LCD-Oszilloskop mit Multimeter, HDS2102, 2-Kanal, 100 MHz"
Digitales Speicher-Oszilloskop (2-Kanal) mit 9 cm (3,5") LC-Display und eingebautem Digital-Multimeter. Ideal für den mobilen Einsatz, für Bastler, Modellbauer usw.
Technische Daten:

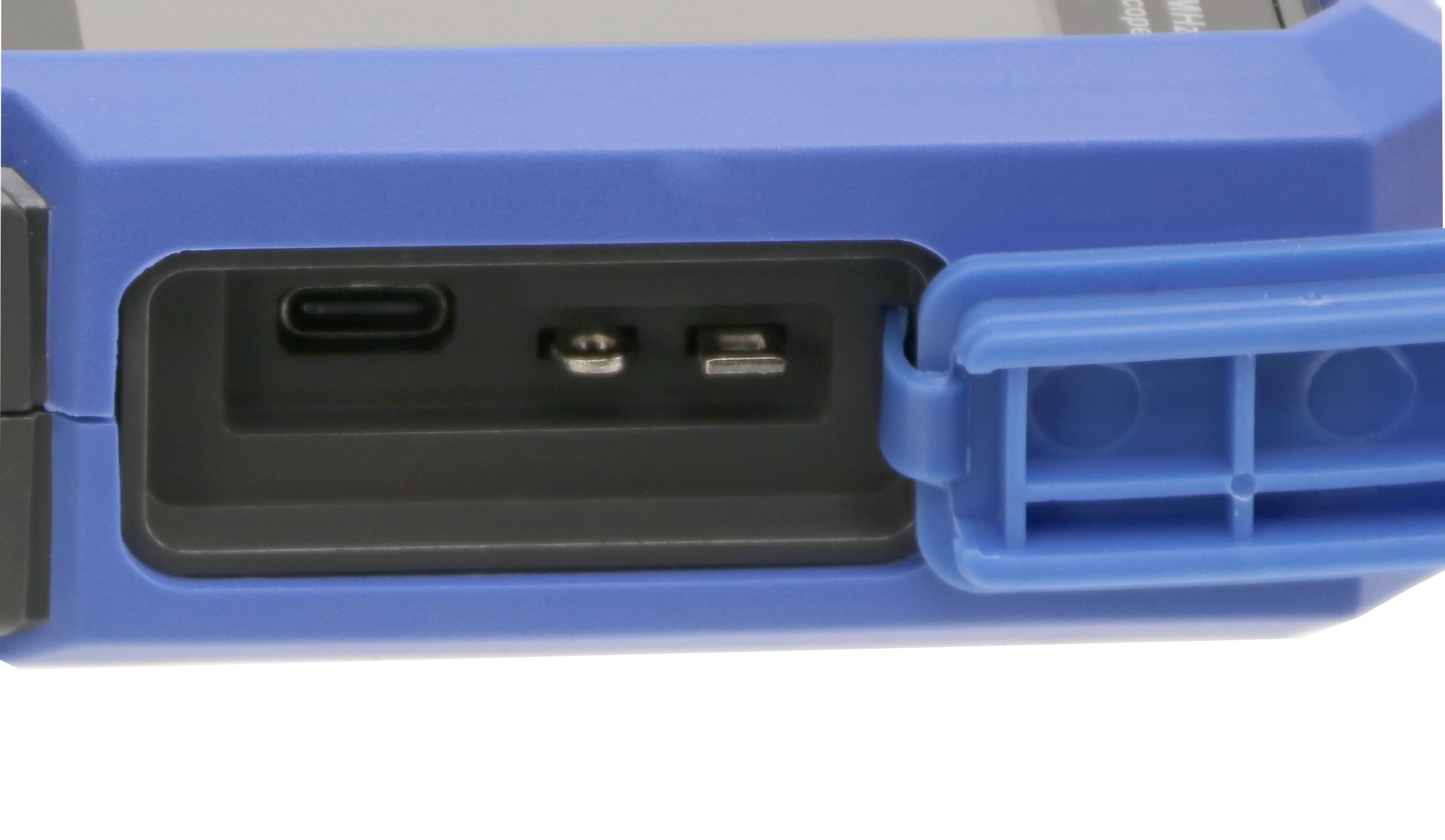

- Spannungsversorgung: 2x 18650 LiIon-Akkus (nicht im Lieferumfang) oder über USB-C (5VDC)
- Display: 9 cm (3,5") Diagonale, 320x240 Pixel, 65536 Farben, Helligkeit einstellbar
- Gewicht (ohne Batterien): ca. 0,6 kg
- Maße (LxBxT): 198x96x38 mm
Oszilloskop:
Kanäle: 2Bandbreite: 100 MHzAbtastrate 500 MSa/s (Single Channel), 250 MSa/s (Dual Channel)Sampling Methode: Normal, Peak-ErfassungSpeichertiefe: 8kAnstiegszeit: ≤ 3,5 nsWellenform-Aktualisierungsrate: 10.000 Wellenformen/SekundeEingangskopplung: DC, AC, GNDEingangsimpedanz: 1 MΩ ± 2% II 16 pF ± 10 pFTastkopfteiler: 1x, 10x, 100x, 1000x, 10000xMax. Eingangsspannung: 400 V (DC+AC, PK-PK, 1 MΩ Eingangsimpedanz, 10:1 Teiler)Y-Teiler: 10 mV/div…10 V/divX-Teiler: 2 ns/div…1000 s/div (Abstufung 1-2-5)Vertikale Auflösung: 8 bitTrigger-Arten: EdgeTrigger-Modi: Auto, Normal, SingleAutomatische Messung: Periode, Frequenz, Mittelwert, PK-PK, Max, Min, AmplitudeCursor-Messung: ΔV, ΔT, ΔT&ΔVMultimeter:
Zähleinheiten: 20.000Gleichspannung: 200 mV / 2 V / 20 V / 200 V / 600 VWechselspannung: 200 mV / 2 V / 20 V /200 V / 600 VGleichstrom: 200 mA / 10 AWechselstrom: 200 mA / 10 AWiderstand: 200 Ω / 2 kΩ / 20 kΩ / 200 kΩ / 2 MΩ / 20 MΩ / 100 MΩKapazität: 20 nF / 200 nF / 2 µF / 20 µF / 200 µF / 2 mFDurchgangsprüfer: < 50 ΩDiodentest: 0…2 VAutomatische und manuelle MessbereichswahlData-Hold-FunktionRelativwertfunktionTrue RMSLieferumfang:
- Oszilloskop (ohne Akkus)
- 1x Tastkopf OW3100 (10x, 100 MHz, 10x: 600 V, 1x: 200 V)
- 1x Kalibrierstift

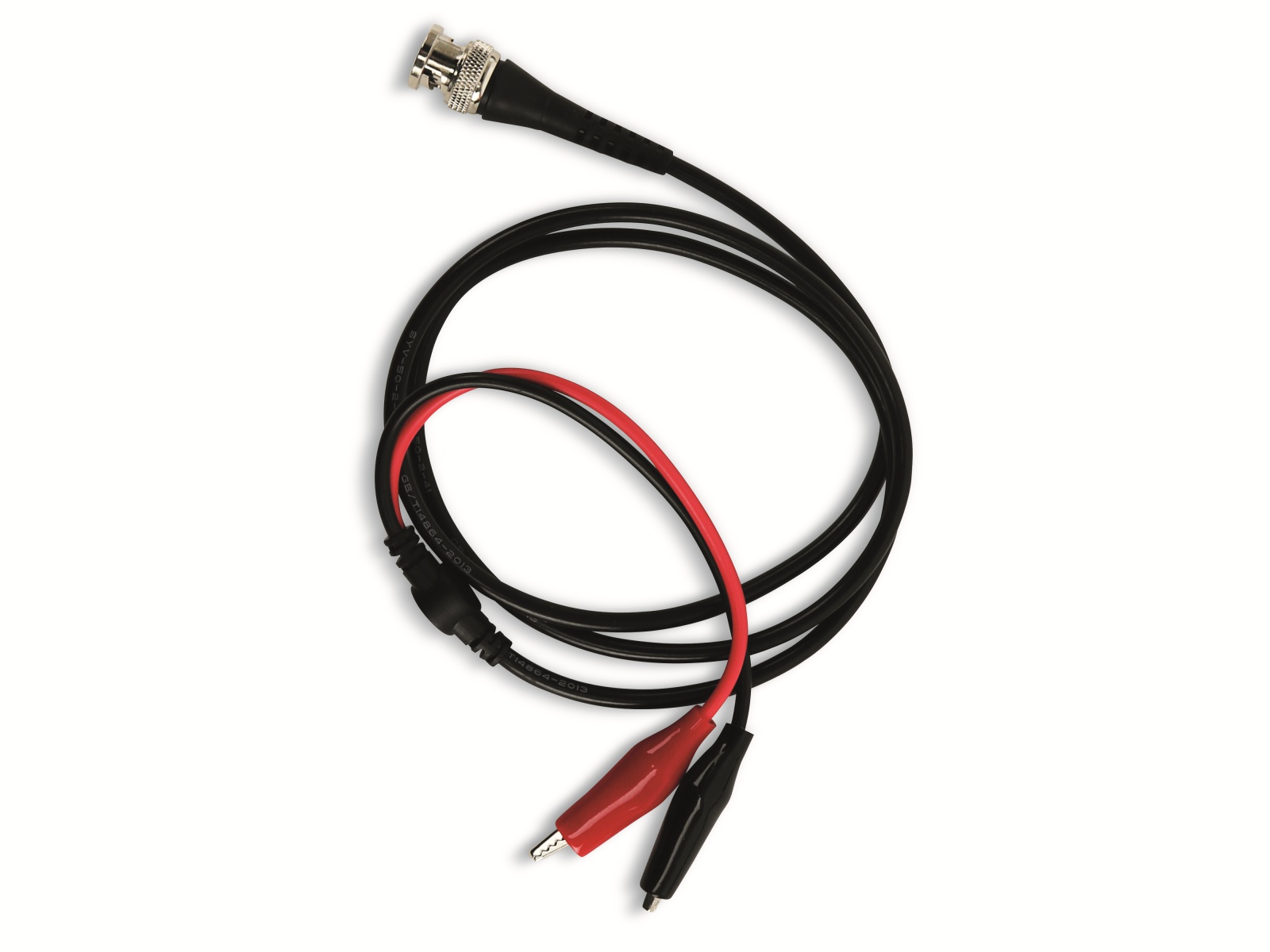

- 1x BNC-Kabel auf Krokodilklemmen
- 2x Messleitung (rot/schwarz)
- 1x USB-C Ladekabel

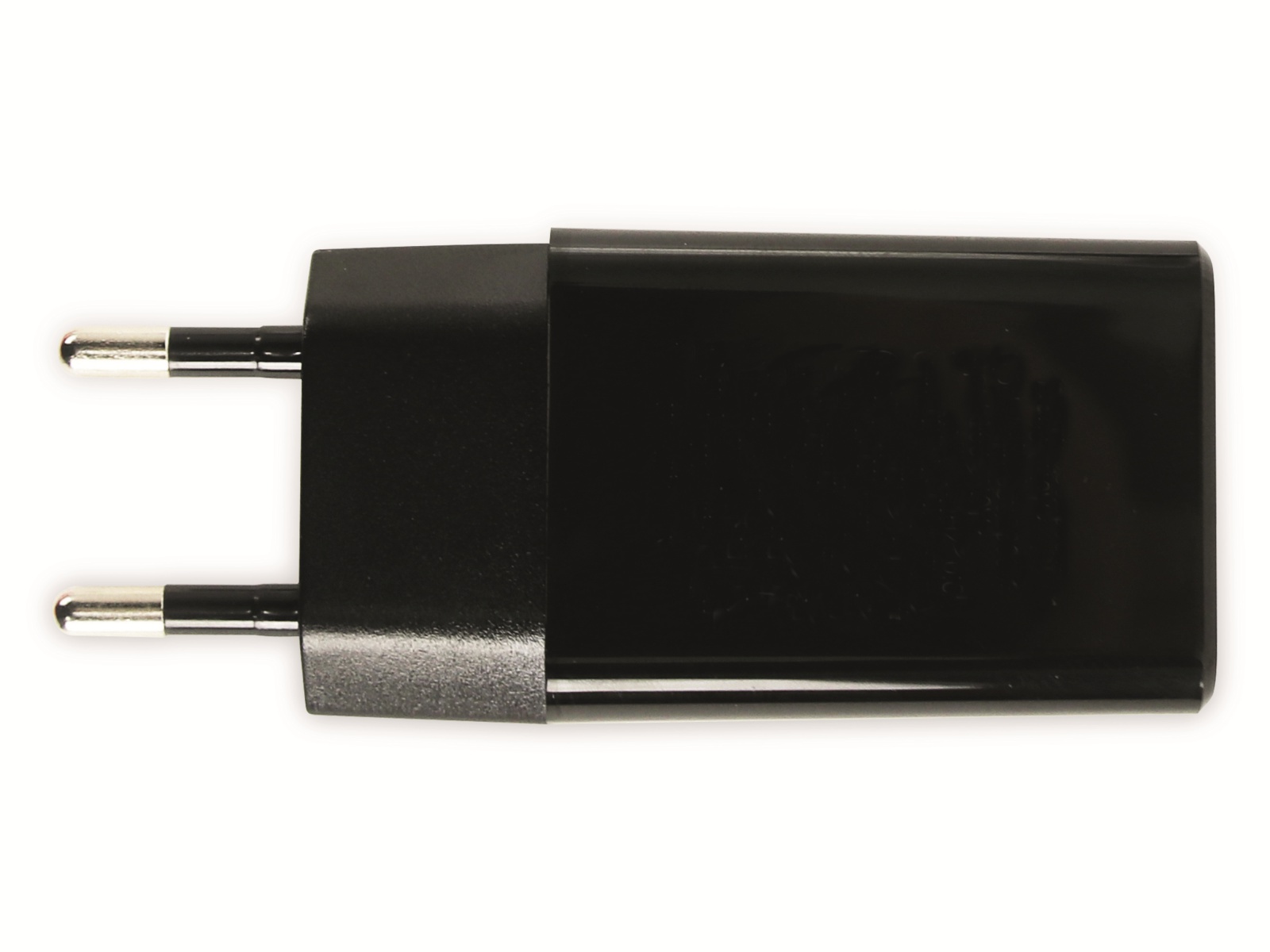

- 1x USB-Lader
- Software-CD
- Aufbewahrungstasche
- Anleitung
