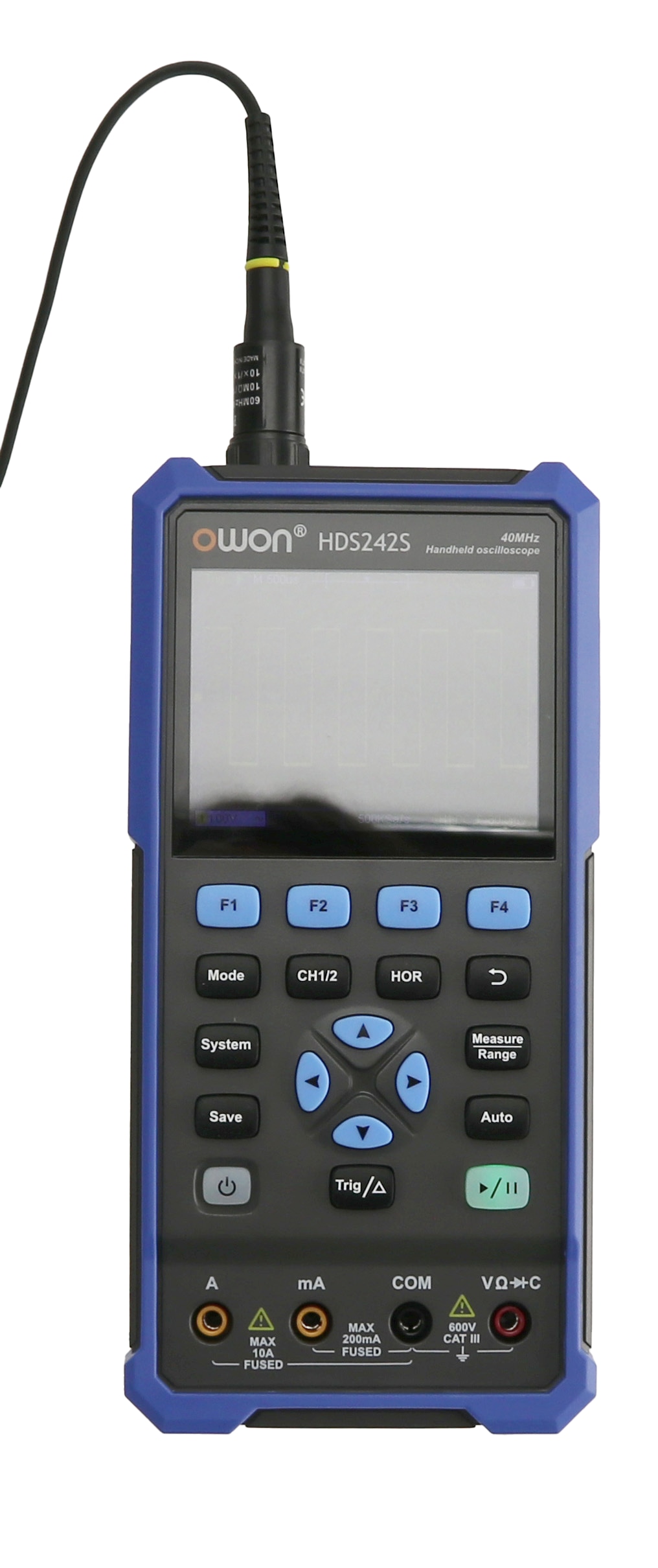

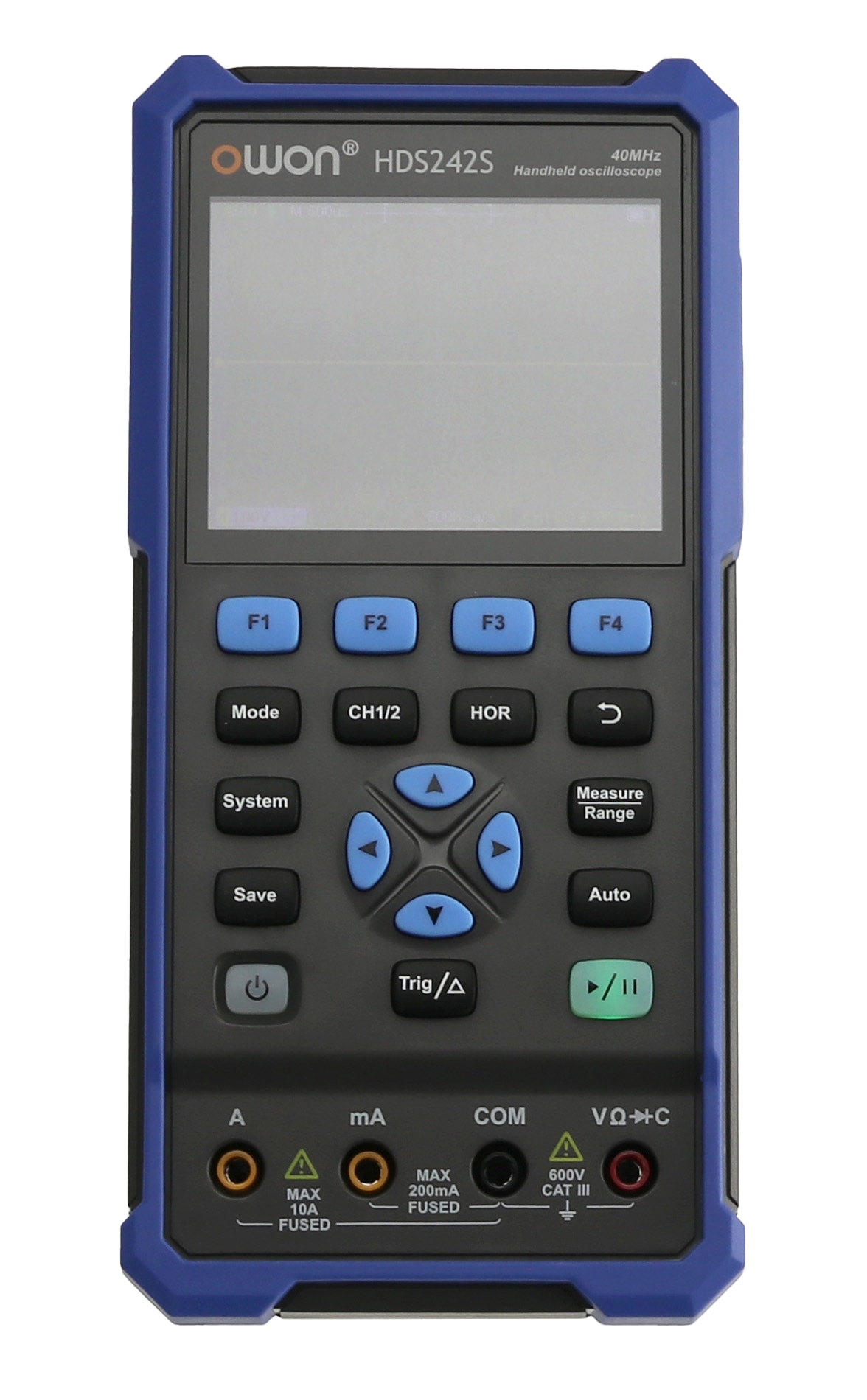

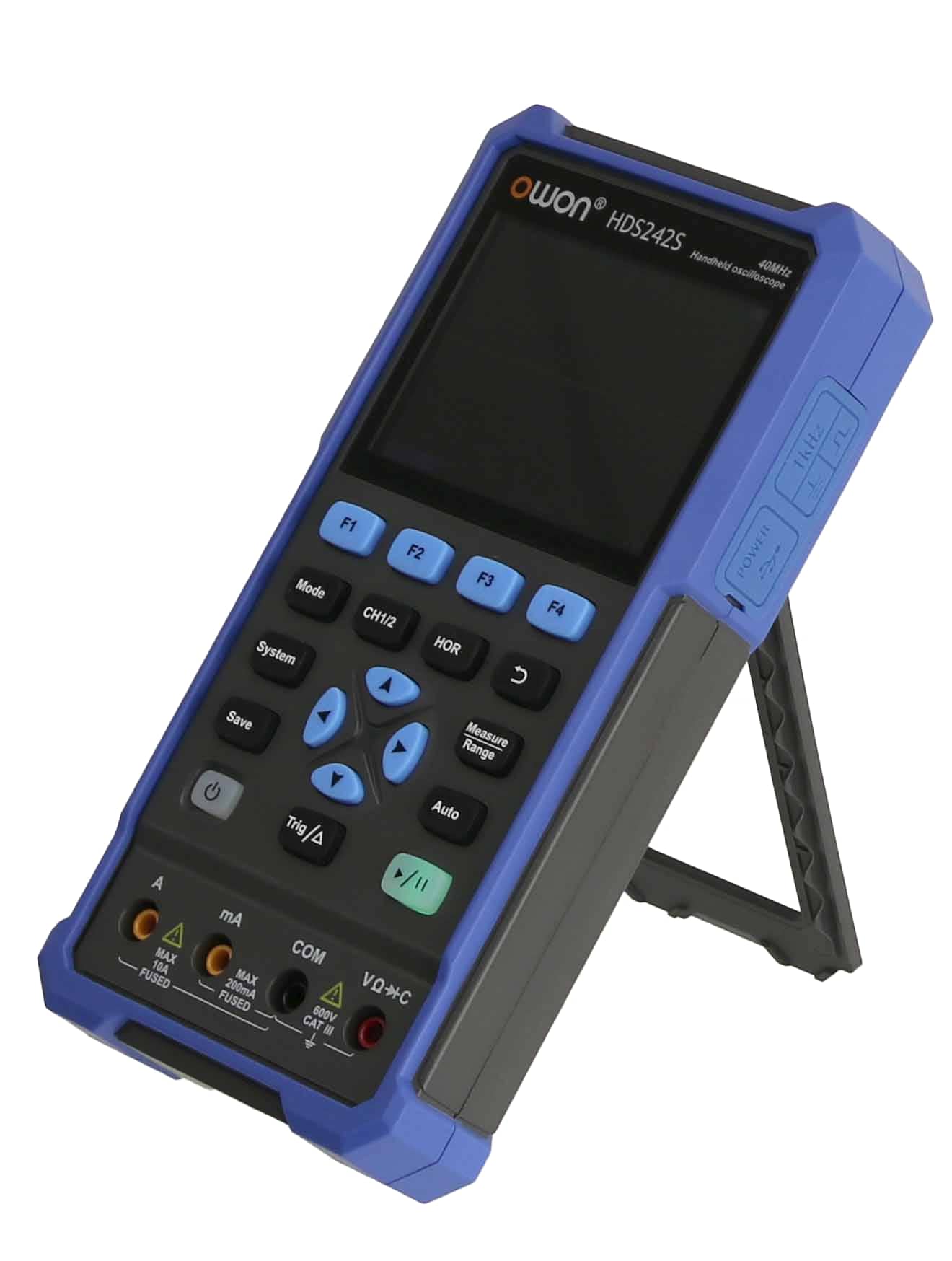

OWON LCD-Oszilloskop mit Multimeter und Funktionsgenerator, HDS242S, 2-Kanal, 40 MHz
171,20 €*
inkl. MwSt. zzgl. Versand
- 2-Kanal-Oszilloskop mit 40 MHz Bandbreite
- Eingebautes Digital-Multimeter
- Mit 25 MHz Funktionsgenerator
- Spannungsversorgung über USB-C oder Akkus
- 9 cm (3,5") LC-Display mit 65536 Farben
- Sale
- Sale
- Sale
- Sale
- Sale
- Sale
- Sale
- Sale
- Sale
- Sale
Technische Daten:
- Spannungsversorgung: 2x 18650 LiIon-Akkus (nicht im Lieferumfang) oder über USB-C (5VDC)
- Display: 9 cm (3,5") Diagonale, 320x240 Pixel, 65536 Farben, Helligkeit einstellbar
- Gewicht (ohne Batterien): ca. 0,6 kg
- Maße (LxBxT): 198x96x38 mm
Technische Daten:
- Oszilloskop
- Kanäle: 2
- Bandbreite: 40 MHz
- Abtastrate 250 MSa/s (Single Channel), 125 MSa/s (Dual Channel)
- Sampling Methode: Normal, Peak-Erfassung
- Speichertiefe: 8k
- Anstiegszeit: ≤ 8 ns
- Wellenform-Aktualisierungsrate: 10.000 Wellenformen/Sekunde
- Eingangskopplung: DC, AC, GND
- Eingangsimpedanz: 1 MΩ ± 2% II 16 pF ± 10 pF
- Tastkopfteiler: 1x, 10x, 100x, 1000x, 10000x
- Max. Eingangsspannung: 400 V (DC+AC, PK-PK, 1 MΩ Eingangsimpedanz, 10:1 Teiler)
- Y-Teiler: 10 mV/div…10 V/div
- X-Teiler: 5 ns/div…1000 s/div (Abstufung 1-2-5)
- Vertikale Auflösung: 8 bit
- Trigger-Arten: Edge
- Trigger-Modi: Auto, Normal, Single
- Automatische Messung: Periode, Frequenz, Mittelwert, PK-PK, Max, Min, Amplitude
- Cursor-Messung: ΔV, ΔT, ΔT&ΔV
Technische Daten:
- Multimeter
- Zähleinheiten: 20.000
- Gleichspannung: 200 mV / 2 V / 20 V / 200 V / 600 V
- Wechselspannung: 200 mV / 2 V / 20 V /200 V / 600 V
- Gleichstrom: 200 mA / 10 A
- Wechselstrom: 200 mA / 10 A
- Widerstand: 200 Ω / 2 kΩ / 20 kΩ / 200 kΩ / 2 MΩ / 20 MΩ / 100 MΩ
- Kapazität: 20 nF / 200 nF / 2 µF / 20 µF / 200 µF / 2 mF
- Durchgangsprüfer: < 50 Ω
- Diodentest: 0…2 V
- Automatische und manuelle Messbereichswahl
- Data-Hold-Funktion
- Relativwertfunktion
- True RMS
Technische Daten:
- Funktionsgenerator
- Frequenzausgang Sinus: 0,1 Hz...25 MHz
- Frequenzausgang Rechteck: 0,1 Hz...5 MHz
- Frequenzausgang Rampe: 0,1 Hz...1 MHz
- Frequenzausgang Impuls: 0,1 Hz...5 MHz
- Frequenzausgang Arbitär: 0,1 Hz...5 MHz
- Abtastrate: 125 MSa/s
- Kanäle: 1
- Amplitudenbereich: 20 mVpp...5 Vpp
- Wellenformlänge: 8k
- Vertikale Auflösung: 14 bits
- Ausgangsimpedanz: 50 Ω

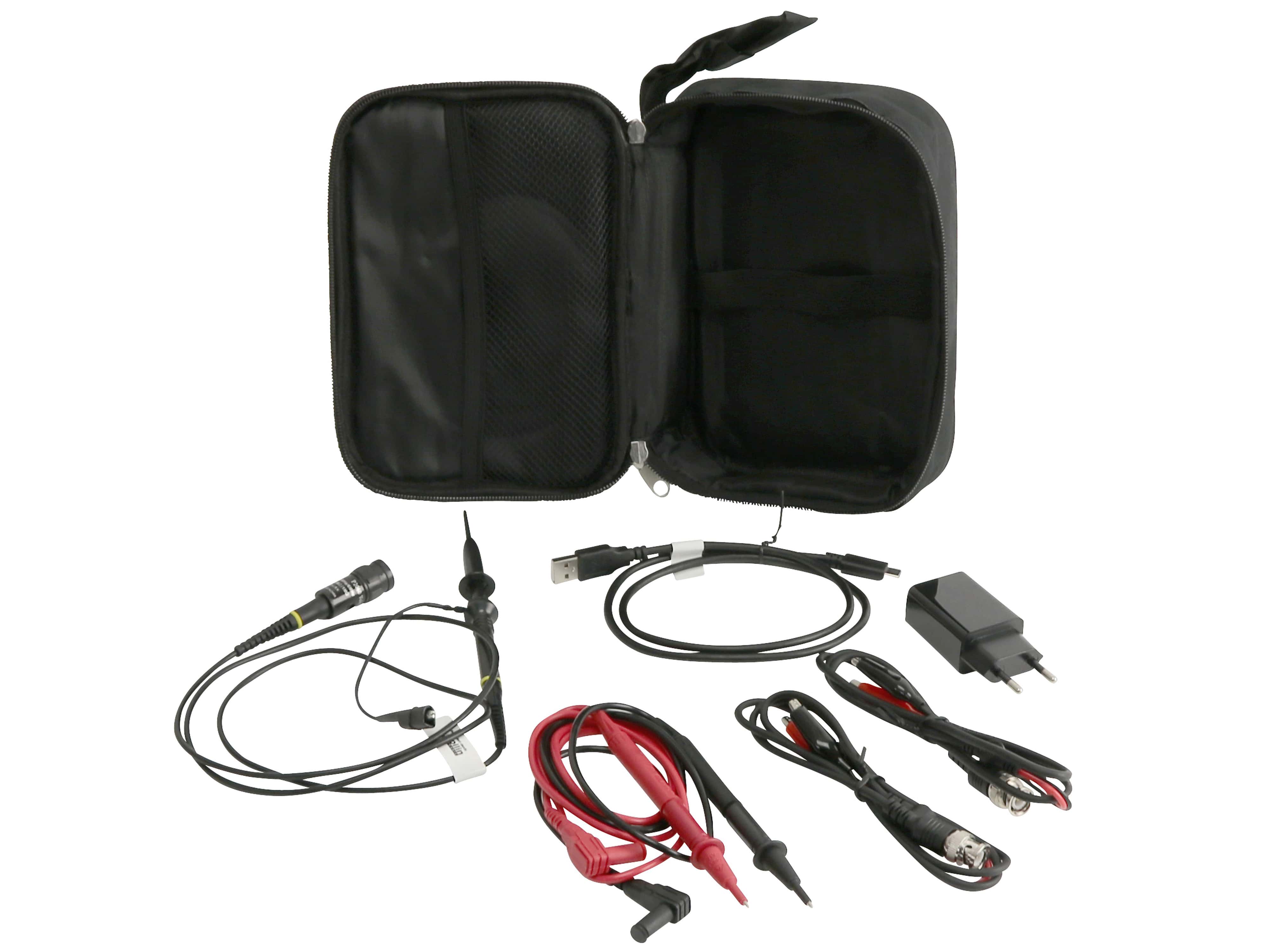

Lieferumfang:
- Oszilloskop (ohne Akkus)
- 1x Tastkopf
- 1x Kalibrierstift
- 2x BNC-Kabel auf Krokodilklemmen
- 2x Messleitung (rot/schwarz)
- 1x USB-C Ladekabel
- 1x USB-Lader
- Aufbewahrungstasche
- Anleitung
Verfügbare Downloads
| Abtastrate: | 250 MSa/s (Single Channel), 125 MSa/s (Dual Channel) |
|---|---|
| Anzahl Kanäle: | 2 St. |
| Bandbreite in MHz: | 40 MHz |
| Farbe: | schwarz-blau |
| Menge: | 1 St. |
Anmelden
14. Februar 2024 16:33
universell und handlich
Ein Oszilloskop, Funktionionsgenerator und Universalmessgerät, das wirklich Sinn macht. Leicht und handlich - für jede Aufgabe immer dabei. Tasche könnte größer sein, aber da gibt es recht gute Ersatzprodukte
9. Februar 2024 19:41
Sehr praktisches, vielseitiges und gutes Meßgerät
Einen digitalen Oszillagraphen kann ich bei meinem Hobby gut gebrauchen. Zwar nicht jeden Tag, aber wenn man so etwas im Hause het, nimmt man es meist öfter vor als man es vorher gedacht hat. Bisher hatte ich nur einen betagten analogen HAMEG Oszillographen, ein großes Teil, das man bei Experimenten nur schwer auch noch auf dem Basteltisch unterbringen kann und man braucht auch immer eine 230V Steckdose in der Nähe. Es gibt einige Lösungen für kleine Scopes, die teilweise auf dem PC anzeigen, aber ich habe damit, was Genauigkeit, Speichertiefe und Auflösung angeht, keine gute Erfahrungen gemacht. Hier aber gibt es aber ein 2-kanaliges Gerät, das in Bezug auf Y-Grenzfrequenz, Wellerformlänge und Abtastrate (500 MSa/s für Einkanalbetrieb) kaum hinter den anderen richtig erwachsenen noch bezahlbaren Digitalscopes zurücksteht (die meisten der größeren Geräte haben z.B. auch "nur" 1 GSa/s). Es ist batteriebetrieben (Li-Ionen Akku), ich habe 2 Stück 3350 mAh 16850 Akkus gewählt, weil die kaum teurer als die Mindestgröße von 2000 mAh sind, es hat außerdem noch ein richtiges Multimeter V,A, Ohm, Kapazität) an Bord und einen etwas abgespeckten, aber trotzdem brauchbaren Funktionsgenerator für allerlei Wellenformen. Damit hat man ein vielseitges Meßgerät für Hobbyansprüche auf dem Tisch, es nimmt kaum Platz weg, braucht keine Netzsteckdose, ist erdfrei und theoretisch könnte man bei Bedarf ohne Trenntrafo an der Netzspannung messen, wenn es erforderlich ist. Wenn es nicht gebraucht, läßt sich alles inklusive der Meßschnüre und dem Tastkopf für den Oszi in einer mitgelieferten kleinen Tasche verstauen. Ich bin rundherum zufrieden und halte den Oszi auch für seinen Preis wert, er liefert anständige Ergebnisse für sein Geld.
