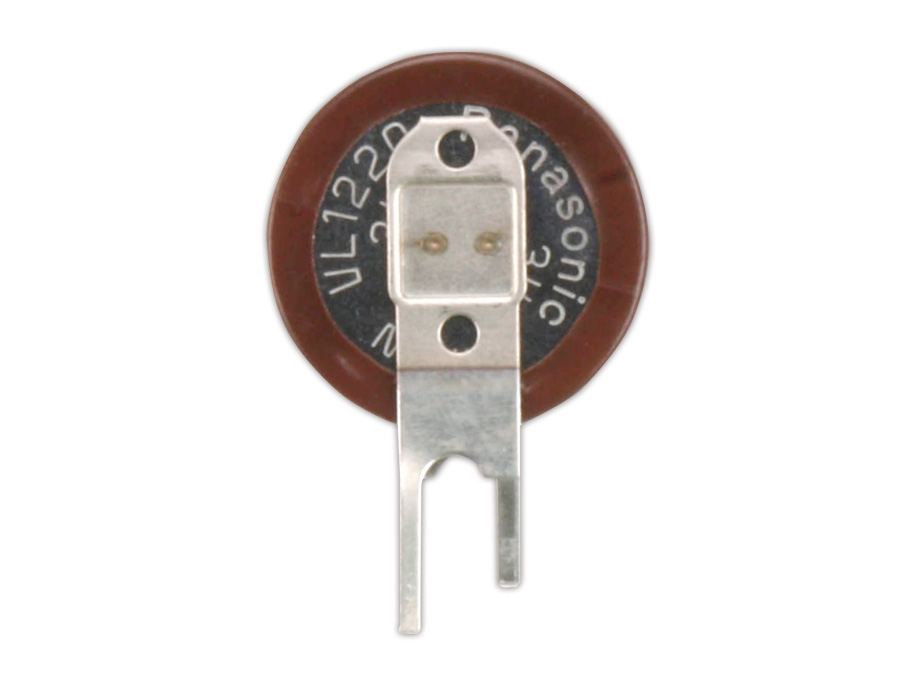

PANASONIC Ladbare Lithium-Batterie VL1220/1VC

Ich verwende den Akku als Ersatz für die 1120-3V-Knopfzelle in meinem Tablet. Die versorgt die RTF bzw. BIOS, das im Betrieb vermutlich nicht mit 5V sondern mit 3,3V versorgt wird. Daher sind die 5V-Ladeschaltungen aus dem Datenblatt nicht brauchbar. Ich habe daher einfach die interne Spannung des Tablets von 3,3V über eine Schottky (BAT85) und einen 1k-Widerstand mit dem Pluspol des Akkus verbunden. So wird der Akku ständig auf etwas mehr als 3V gehalten - zwar weniger als die "empfohlenen" 3,4V aber nicht weit davon entfernt. Und sollte er wirklich einmal etwas entladen werden, dann sorgt der 1k-R für einen ausreichend niedrigen aber immer noch genügenden Ladestrom.

Eigentlich zunächst eine Spielerei-Idee, einen Mini-Akku mit einer alten Solarzelle aus einem defekten Taschenrechner zu laden, ist dann im Ergebnis eine solar-betriebene kleine LCD-Uhr für das Fensterbrett daraus entstanden. Funktioniert sogar noch, wenn die Anordnung tagelang ohne direkte Sonneneinstrahlung auskommen muss. Nette Spielerei und schön klein.

Ich habe ein paar IBM (!!) Thinkpads, welche eine verdrahtete CMOS Batterie haben. Mal schauen, ob das mit diesen wiederaufladbaren Zellen sinnvoll klappt. Hinweis: Die Zellen werden leer geliefert. Leider fehlt dem Datenblatt hier die 2. Seite, auf der das Laden erläutert wird. Tante Google findet es aber. Kurz: 3.4V± 0.15 / 0.5mA max. Eine ZPD3.3 mit 4.7k an 5V sollte das Problem lösen

Die Beschaltung zum Laden steht im Download "Beschreibung". https://www.pollin.de/productdownloads/D271051B.PDF
