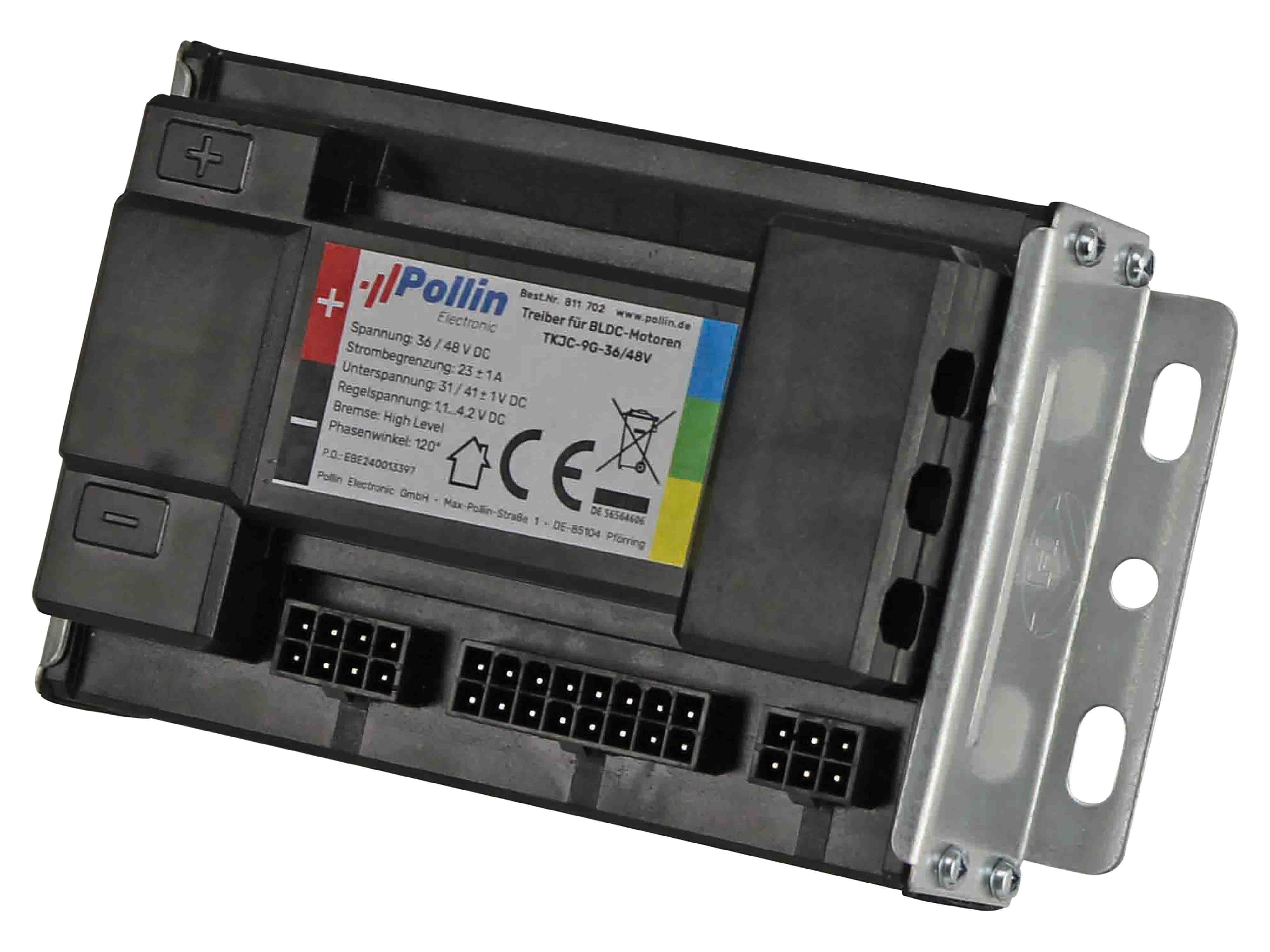

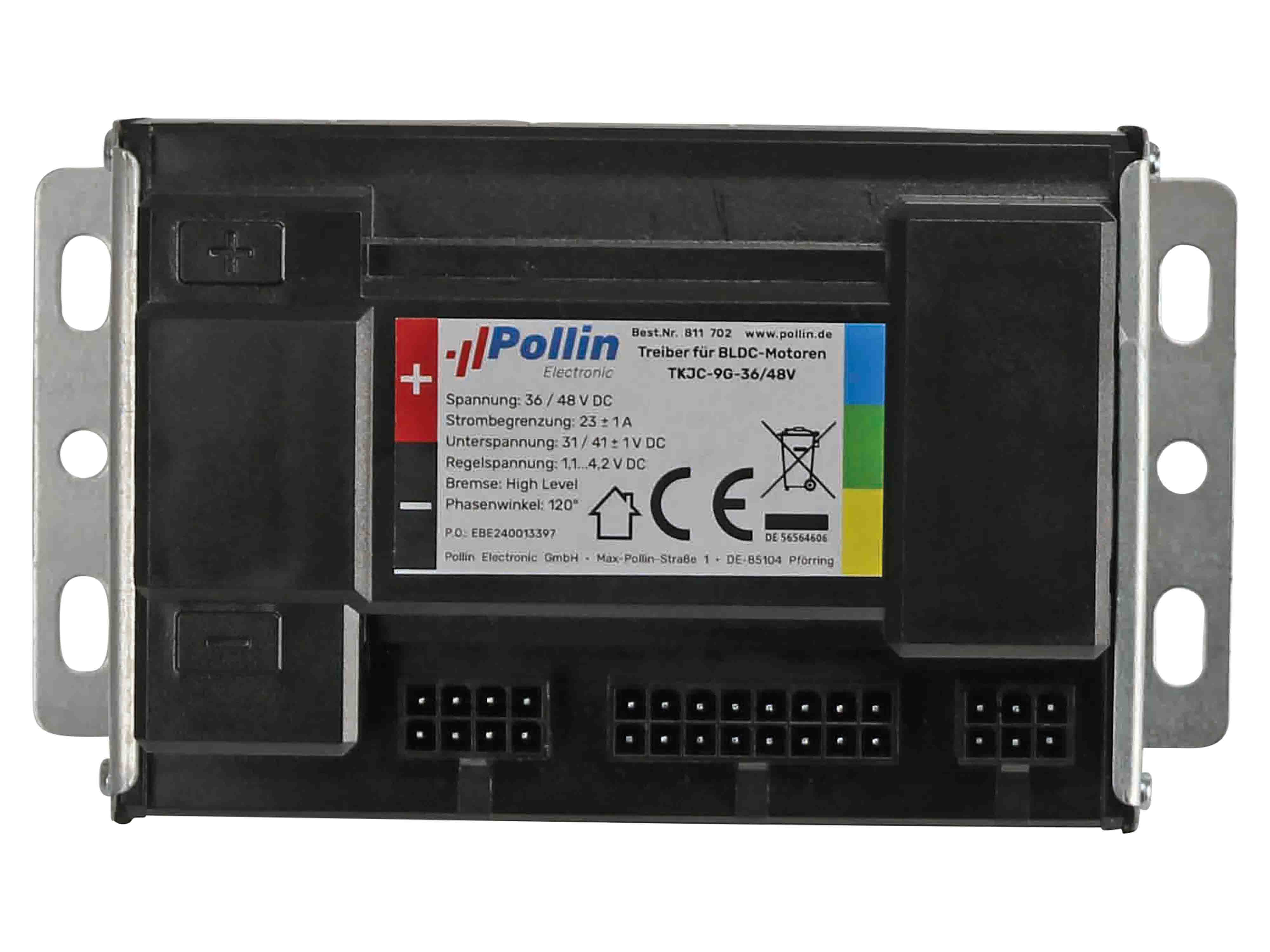

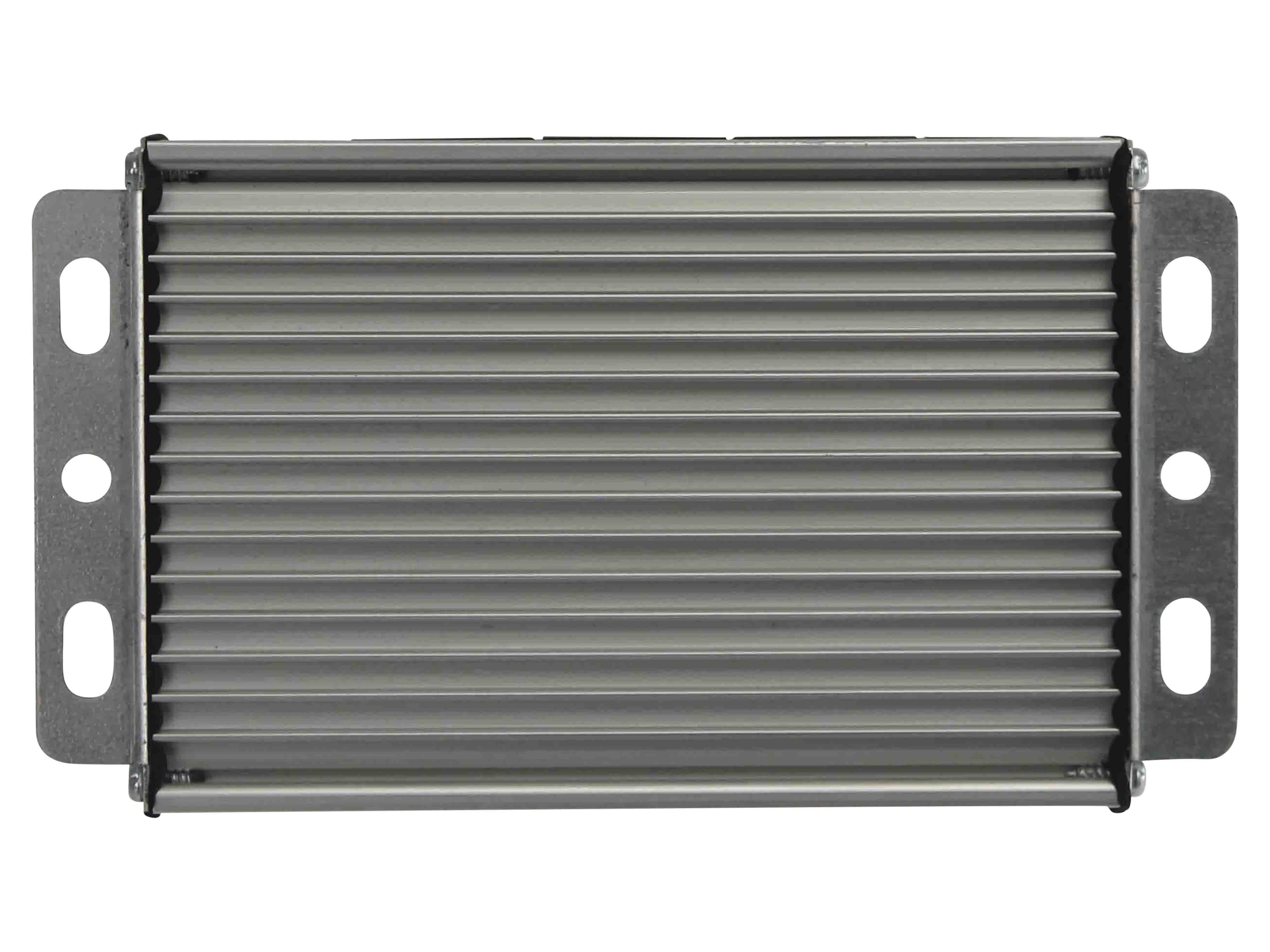

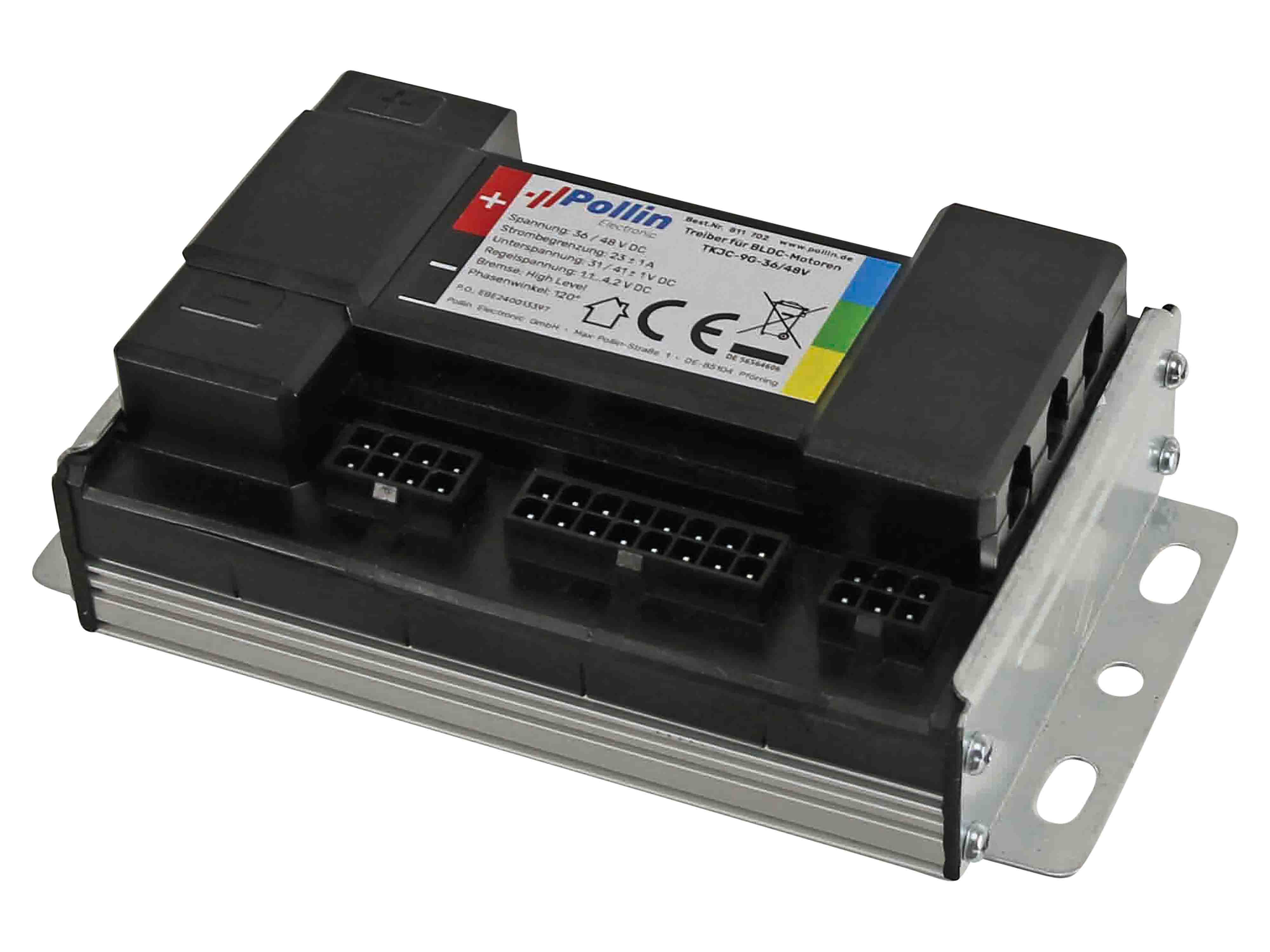

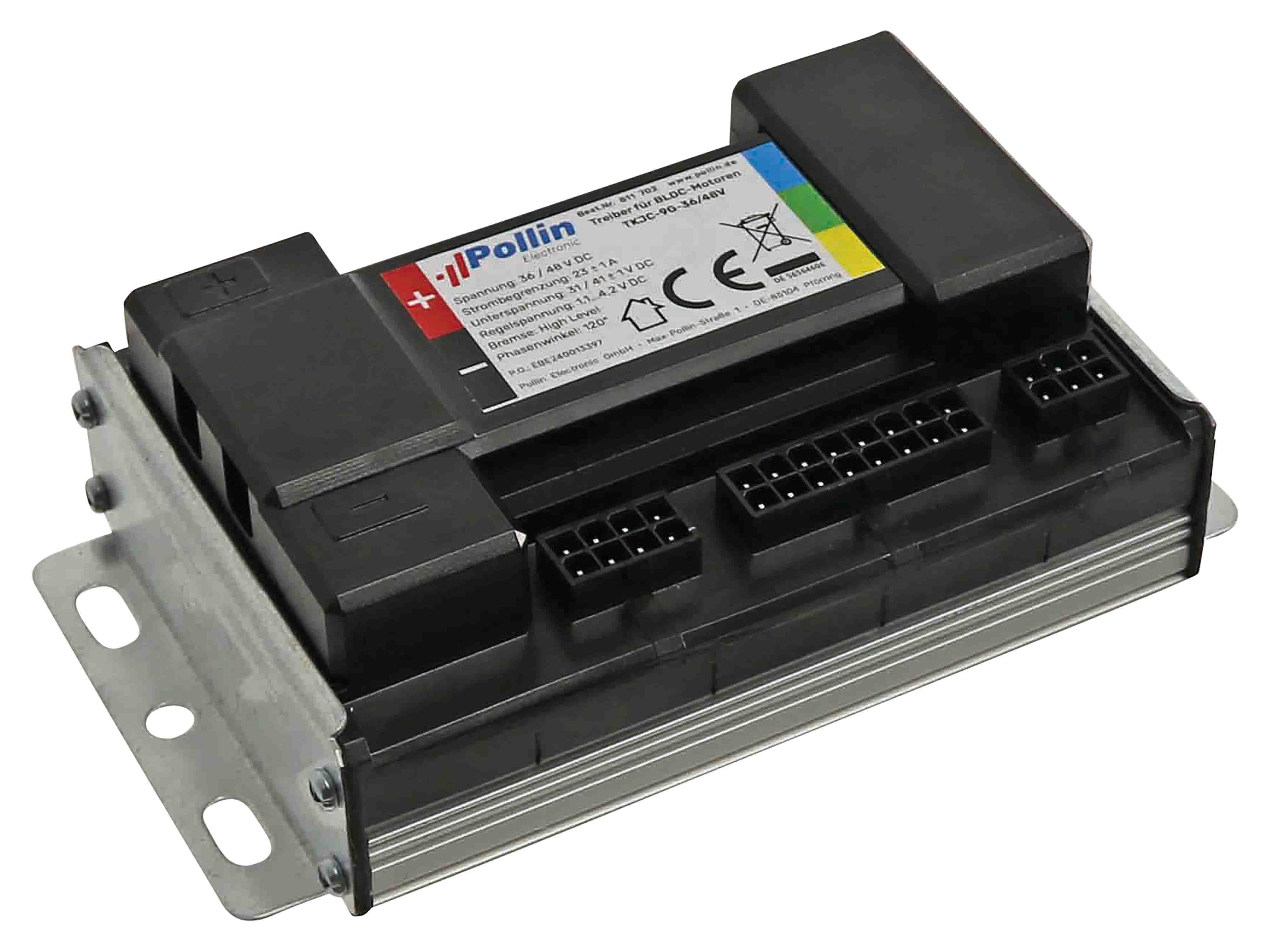

Treiber für BLDC-Motoren TKJC-9G-36/48V, 1000 Watt

Intelligenter Controller für bürstenlose Motoren mit einer Leistung von max. 1000 W. Durch die Self-Learning-Funktion eignet sich der Controller für BLDC-Motoren mit und ohne Hallsensoren und einer Betriebsspannung von 36 V- und 48 V-. Der Regler lässt sich bereits mit einer Minimalbeschaltung durch Einschalter, Potentiometer und Self-Learning-Taster betreiben.

Technische Daten:

• Betriebsspannung: 36 V- / 48 V-
• Stromaufnahme: max. 23 A (± 1 A)
• Unterspannungs-Abschaltung: 31 V- / 41 V- (± 1 V)
• Regelspannung: 1,1...4,2 V-
• Phasenwinkel: 120°
• Wheel-Signal: PWM-Signal, ca. 16 kHz
• Phase Meter: PWM Tachosignal 2,5 kHz
• Alarm-Signal: bei Verbindung mit GND ist der Controller gesperrt
• Low Brake: Motorabschaltung bei Verbindung mit GND
• High Brake: Motorabschaltung bei Verbindung mit V+
• Ausgang +5 V-: für Display etc.
• Cruise: konstante Geschwindigkeit trotz variabler Last
• Low Speed: Reduzierung der max. Drehzahl
• High Speed: ermöglicht erhöhte Maximal-Drehzahl
• Alarm-Signal: verwendbar für Sitzschalter, Wegfahrsperre etc.
• Electric Door Lock: Anschluss für Einschalter, Schlüsselschalter
• Reverse: Drehzahlsenkung und Drehrichtungsumkehr (Rückwärtsgang)
• Maße mit Befestigungswinkel (LxBxH): 151x84x46 mm
• Befestigungsloch-Abstand: 137/45 mm
