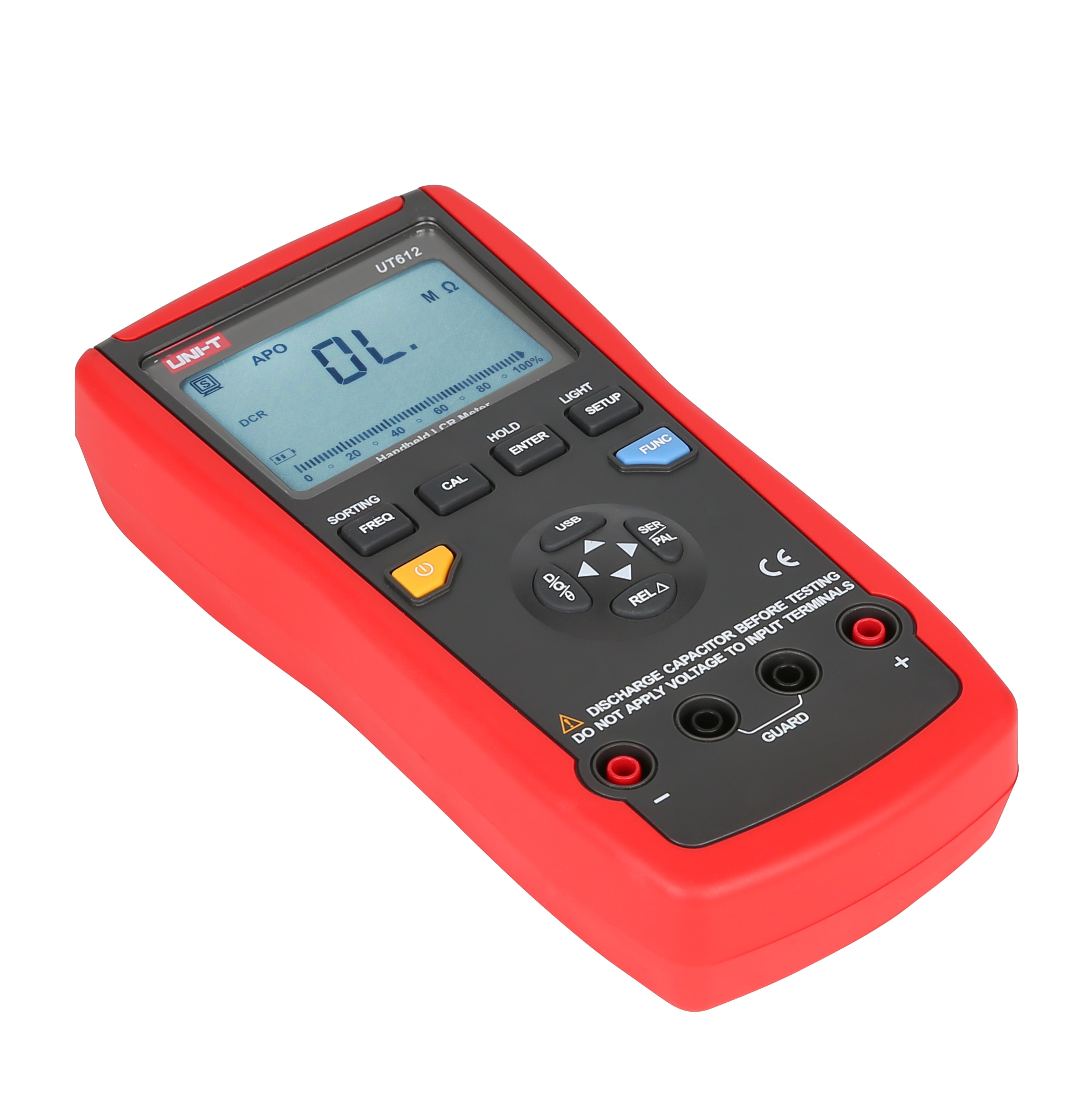

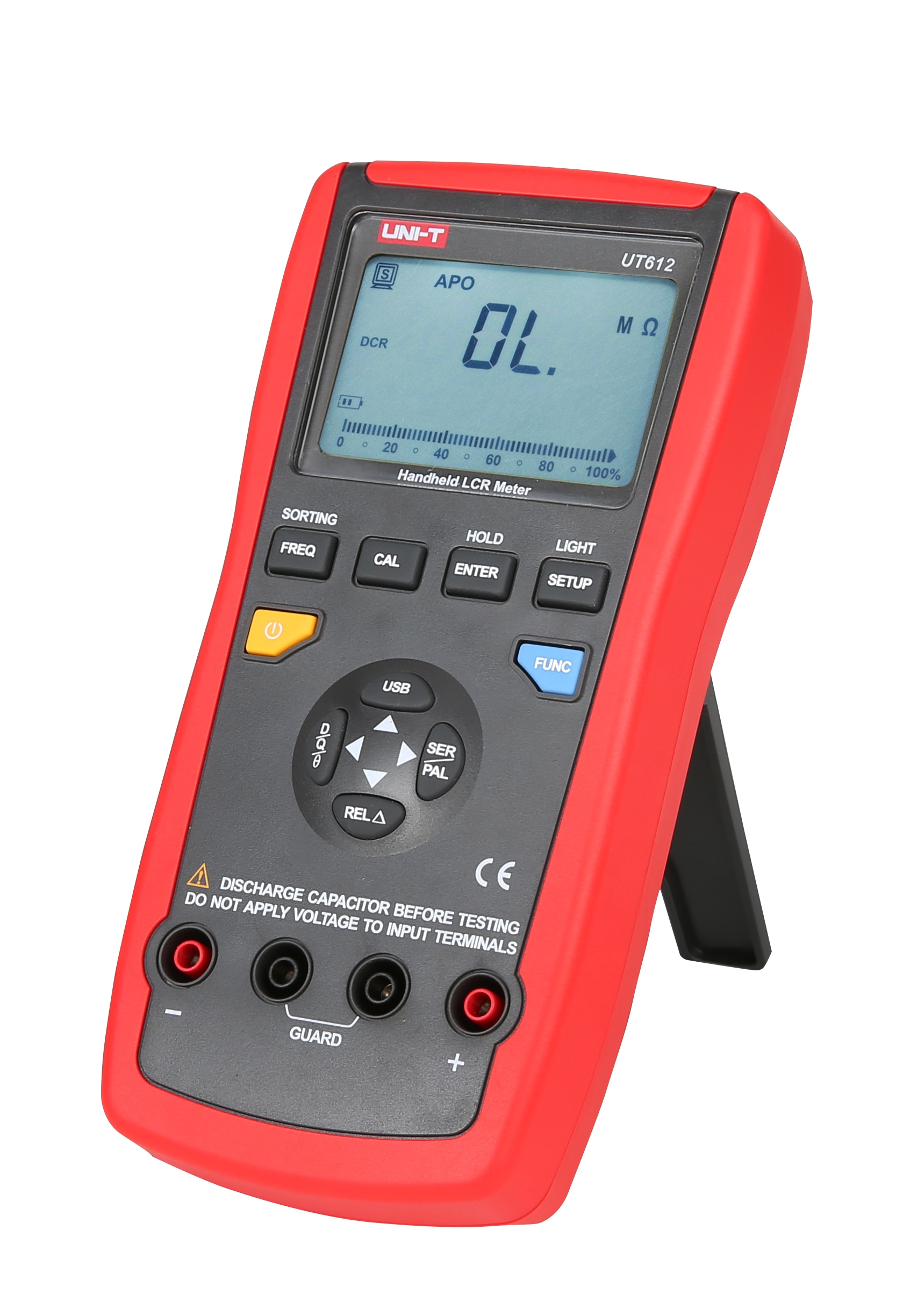

- Professionelles 2-Leiter LCR-Messgerät
- Messen von Kapazitäten, Induktivitäten und Widerständen
- Test-Parameter: D, Q, Qi, ESR
- Messfrequenzen: DC, 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
- Selbstkalibrierfunktion: Offen oder Kurzschluss
Technische Daten:
- Kapazität: 2 nF...20 mF (max. ± 5 %)
- Induktivität: 20 µH...2 kH (max. ± 5 %)
- Widerstand: 20 Ω...200 MΩ (max. ± 5 %)
- Test-Parameter: D (Verlustfaktor), Q (Güte), Qi (Phasenwinkel), ESR (äquivalenter Serienwiderstand)
- Messspannung: 0,6 V~ (± 10 %)
- Messfrequenzen: DC, 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
- Messgeschwindigkeit: max. 5 Messungen/Sekunde
- Anzeigearten: Direkt, DELTA, %
- Betriebsstemperatur: 0...40 °C, < 75 % RH
- Selbstkalibrierfunktion: Offen oder Kurzschluss
- HOLD Funktion
- großes, 4,5-stelliges LC-Display (38x62 mm) mit zuschaltbarer

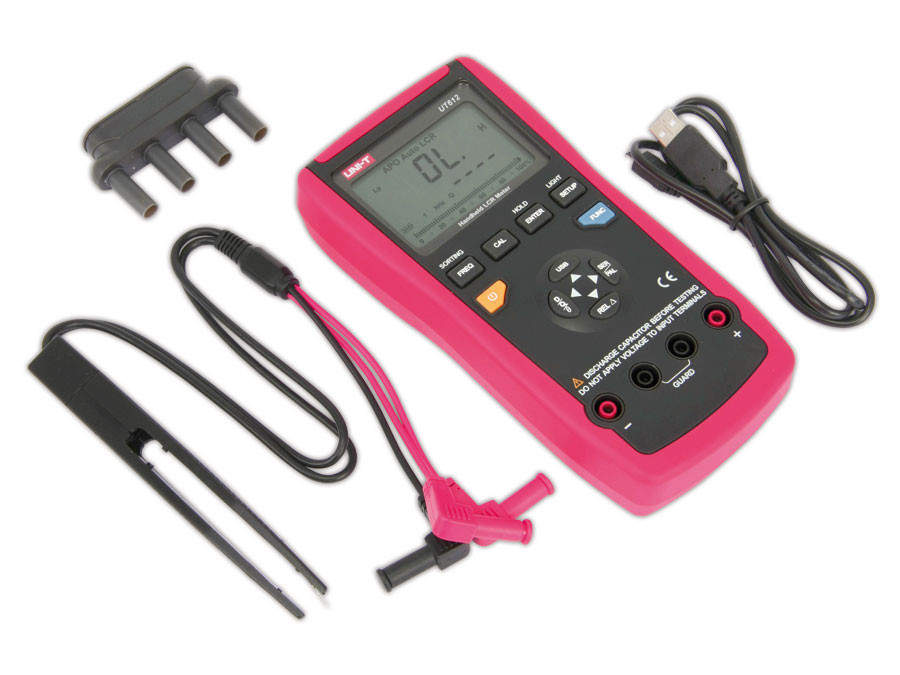

Lieferumfang:
- LCR-Meter
- Messpinzette

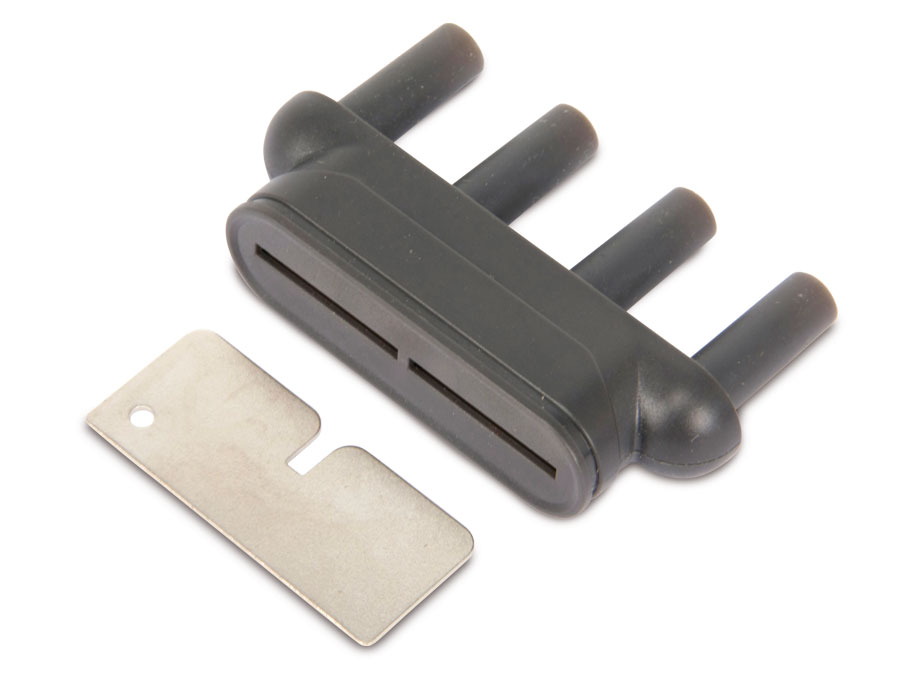

- Aufsteck-Messadapter
- Kurzschlussbrücke
- USB-Kabel
- Aufbewahrungstasche
- Anleitung
Verfügbare Downloads
Farbe: | rot |
---|---|
Menge: | 1 St. |
Serie: | UT612 |
Anmelden
3. Mai 2024 22:17
Für den Preis ein ausgezeichnetes Meßgerät
Die Messungen sind sehr genau. Ich nutze es hauptsächlich für Kondensatoren. Für mich wichtig sind auch die ESR- und Q-Werte. Man sollte sich zunächst etwas mit dem Gerät vertraut machen. Die Meßfrequenzen sollte man entsprechend der Kapazität der Meßobjekte und der künftigen Verwendung einstellen. Ein gewisses Grundwissen ist da natürlich vorausgesetzt. Da die Meßzange etwas unhandlich ist, habe ich mir einen Meßadapter mit Klemmen selbst gebaut. so habe ich beide Hände frei. Man muß dabei einiges beachten, sonst funktioniert die Kalibrierung nicht. Für Interessenten: mail@hifischrauber.de
24. März 2024 20:38
Bei dem digitalen LCR - Messgerät UNI - T UT612 handelt es sich um ein handliches Gerät mit einem guten Preis / Leistungsverhältnis , das sich sehr gut zur schnellen Überprüfung von Spulen, Kondensatoren und Ohmschen Widerständen eignet. Die Messung bei u
.
30. März 2022 22:05
Ein sehr gutes Gerät, macht was es soll. Es kann sehr gut bei der Reparatur von Elektronischen Geräten verwendet werden. Vor Gebrauch muss man sich mit der Bedienung vertraut machen. Das Kalibrieren ist ein wenig nervig aber nötig. Die Bedienungsanleitung
Ein sehr gutes Gerät, macht was es soll. Es kann sehr gut bei der Reparatur von Elektronischen Geräten verwendet werden. Vor Gebrauch muss man sich mit der Bedienung vertraut machen. Das Kalibrieren ist ein wenig nervig aber nötig. Die Bedienungsanleitung hätte ein wenig ausführlicher sein können.
30. Mai 2024 10:25
Sehr gutes Preis-Leistungs-Verhältnis
Zu diesem Preis ein sehr gutes Gerät. Meßwerte in Ordnung, Features in dieser Klasse überragend, Bedienung logisch. Einzige Wehrmutstropfen sind der intensive Kunststoffgeruch, sowohl des Geräts als auch des Zubehörs und die nicht so tolle mitgelieferte Software.
13. Juli 2024 09:01
Ausgezeichnet für den Preis
Das UT612 war mein erstes LCR Meter das ich mir kaufte. Es ist für den Preis wirklich hervorragend und bringt super Ergebnisse. Vor allem der breite Frequenzbereich ist sehr nützlich (100Hz, 120Hz 1kHz, 10kHz und 100kHz). Trotz Messungen in 2 Leitertechnik sehr genau. Kein wirklicher Unterschied zum DE5000 welches ein sehr gern gekauftes 4 Leitermessgerät in vergleichbarem Preissegment ist. (U.A. auch mein zweites Gerät). Das Uni-T arbeitet intern übrigens in 4 Leitertechnik. Die beiden äußeren Messbuchsen werden mit je zwei Messpfaden auf der Platine angesteuert. Die beiden schwarzen Guardbuchsen in der Mitte liegen auf Masse. Man kann sehr einfach die Leiterbahnen auf der Platine entsprechend unterbrechen und mittels kurzem Kabelbrücken auch nach außen ein echtes 4 Leitergerät daraus machen. Hab das probiert und es geht problemlos. Allerdings sollte man bei längeren Kabeln geschirmte verwenden und sich einen fünften Anschluss für den/die Schirme verbauen der auf Masse geht, ansonsten wird das Gerät sehr "nervös" durch die Kabelkapazitäten. Alles problemlos machbar. Aber wie gesagt, wenn man nicht ausschließlich im pF oder pH Bereich misst ist es eigentlich nicht notwendig, das Gerät ist auch so sehr genau. Wenn der DE5000 mal wieder nicht zu bekommen ist oder mal wieder an der 200€ Grenze oder darüber, herumkratzt, ist das UT612 eine tolle Alternative und jeden Euro Wert. Das deutlich besser ablesbare Display hat das UT zudem auch, das ist beim DE5000 nicht gut, auch ist die Hintergrundbeleuchtung dort ne Katastrophe während sie beim UT612 viel besser ist.
30. August 2023 11:39
Tut genau, was es soll
Man kann mit dem Gerät Widerstände, Induktivitäten und Kapazitäten bei verschiedenen Meßfrequenzen zwischen 100Hz und 100 kHz messen, die man selbst auswählen kann. Verständlicherweise sind nicht alle Meßbereiche bei allen Frequenzen verfügbar. Die Genauigkeit liegt dabei laut Bedienungsanleitung in den 'mittleren' Meßbereichen bei +/-(0,5%+5digits) oder +/-(1%+5digits), bei Widerstandsmessung bei +/-(0,3%+5digits). Zumindest bei der Widerstands- und Kapazitätsmessung, die ich mit eng tolerierten Widerständen bzw. Kondensatoren überprüfen konnte, wird die Genauigkeit sehr gut eingehalten. Die Handhabung ist einfach: Entweder den 'Meßblock' einstöpseln; dann kann man in ihn bedrahtete Bauelemente einfach zur Messung einstecken. Oder die Meßzange verwenden. Bei sehr kleinen Kapazitäten oder Induktivitäten und auch, wenn man genauestmöglichst messen will, sollte man vor einer Meßsession eine Autokalibrierung durchführen, wobei man einmal die Klemmen offenlassen und einmal kurzschließen muß. Für den 'Meßblock' ist dafür eine extra Kurzschlußbrücke mit dabei. Das Gerät selbst hat ungefähr die Maße eines normalen Handheld-Multimeters, aber die Aufbewahrungstasche ist deutlich größer, weil sie auch Platz für den 'Meßblock' und die Meßzange bietet. Die notwendige 9V-Blockbatterie wird übrigens nicht mitgeliefert.
15. September 2021 12:47
Sehr gutes Messgerät
Ich hatte das Glück, die Messwerte des UNI-T UT603 mit den eines sehr teuren Meßgeräts zu vergleichen. Die angezeigten Werte des UNI-T UT603 stimmten mit dem Profimessgerät überein. Natürlich hat es keine 8 Stellen nach dem Komma. Gemessen wurden "ohmsche", kapazitive und induktiven Widerstände einer 5 Wege Lautsprecher Frequenzweiche.
8. Dezember 2020 19:53
Geschenk, das sehr gut angenommen wurde.
Mehr oder weniger zufällig passte dieses Gerät zum Physikunterricht unseres Enkels, es wurde deshalb sehr gut angenommen.
12. März 2022 11:29
Gute Wahl für Induktivitätsmessungen
Das Gerät habe ich mir gekauft, weil ich hier einen etwas schwierigen Fall einer Induktivität (Ringspule mit 900Wdg.) messen wollte und meine drei vorhandenen Messgeräte alle etwas anderes anzeigen und nicht den Wert, welchen ich mit einem Netzwerkanalyzer gemessen habe. Einzig dieses Instrument zeigt den richtigen Wert an. Also, für mich die perfekte Wahl.
3. Februar 2021 08:27
Solide Qualität, empfehlenswert.
.
