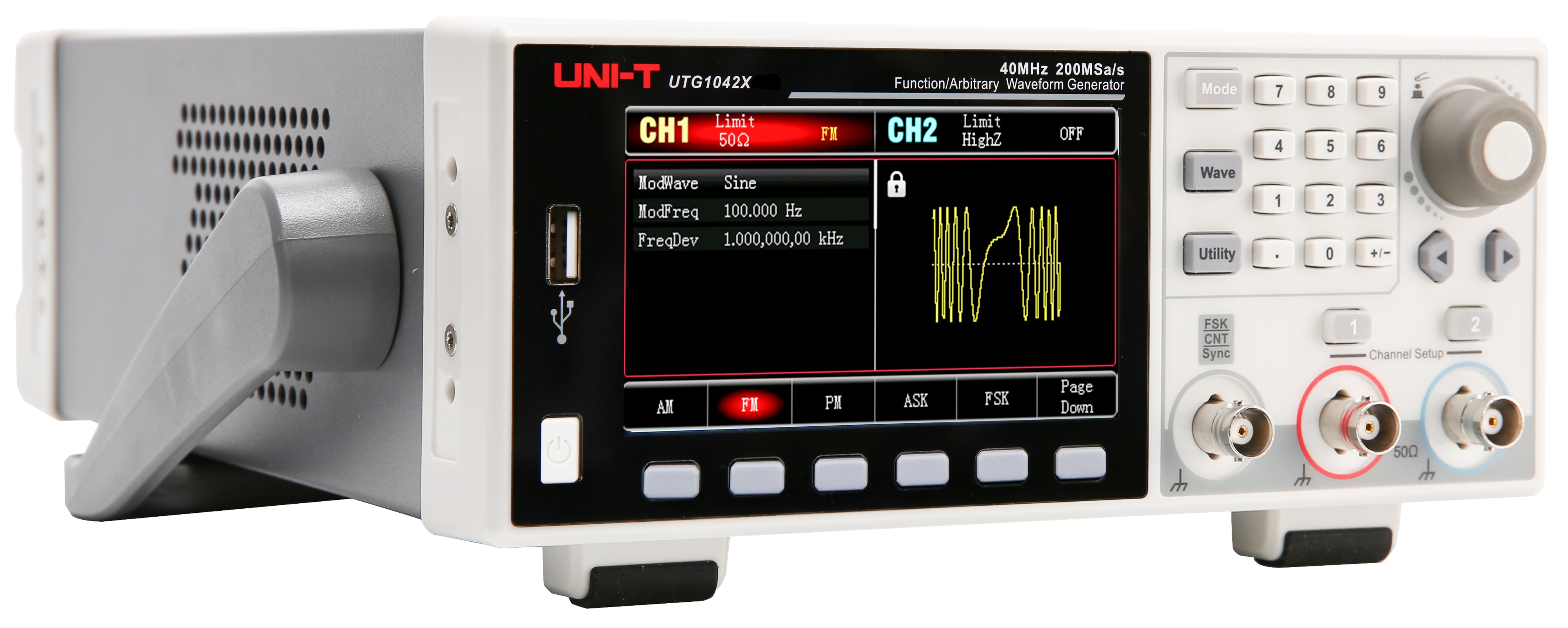

UNI-T Funktionsgenerator UTG1042X, 2 Kanal, 40 MHz
- 2 Kanäle mit 40 MHz
- 200 MSa/s Abtastrate und 16-Bit Auflösung
- 6 Standardwellenformen und 200 Arbiträrwellenformen
- AM, FM, PM, ASK, FSK, PSK und PWM Modulationsfunktionen
- USB-Anschlüsse für einfache Verbindung
- Sale
- Sale
- Sale
- Sale
- Sale
- Sale
- Sale
Features:
- 200 MSa/s Abtastrate und 16-Bit vertikale Auflösung
- Bieten Sie gleichzeitig zwei Kanäle mit Hochleistungsausgabe
- Rechteckwelle mit der maximalen Frequenz 20 MHz
- Unterstützt Wobbelfrequenz und Impulsfolgenausgabe
- Mehrere analoge und digitale Modulationsfunktionen: AM, FM, PM, ASK, FSK, PSK und PWM
- Unterstützt zwei Frequenz-Sweep-Methoden „linear“ und „logarithmisch“
Technische Daten:
- Display: 10,92 cm (4,3") TFT-LCD, WVGA (480x272)
- Kanäle: 2
- Maximale Frequenz: 40 MHz
- Abtastrate: 200 MSa/s
- Vertikale Auflösung: 16 bit
- Wellenlänge: 4 kpts
- Wellenformcharakteristik: 6 Standardwellenformen, 200 integrierte Arbiträrwellenformen
- Wellenformen: Sinus, Rechteck, Rampe, Impuls, Rauschen, DC, Arbiträr
- Modulationsarten: AM, FM, PM, ASK, FSK, PSK, PWM, frequency sweep, burst
- Arbeitsmodi: Ausgangs-Gating, kontinuierlich, Modulation, Frequenz-Sweep
- Standardanschlüsse: USB-A, USB-B
- Stromversorgung: 100 V~240 V AC, 50 Hz/60 Hz
- Gewicht: 2,2 kg
- Maße: 215x103x316 mm
Lieferumfang:
- Funktionsgenerator UTG1042X
- USB-Kabel
- BNC-Kabel
- BNC-Kabel auf Krokodilklemmen
Verfügbare Downloads
| Farbe: | schwarz-grau |
|---|---|
| Menge: | 1 St. |
| Serie: | UTG1042X |
Anmelden
15. Juli 2024 09:25
Deutsche Übersetzung: Nachsitzen!

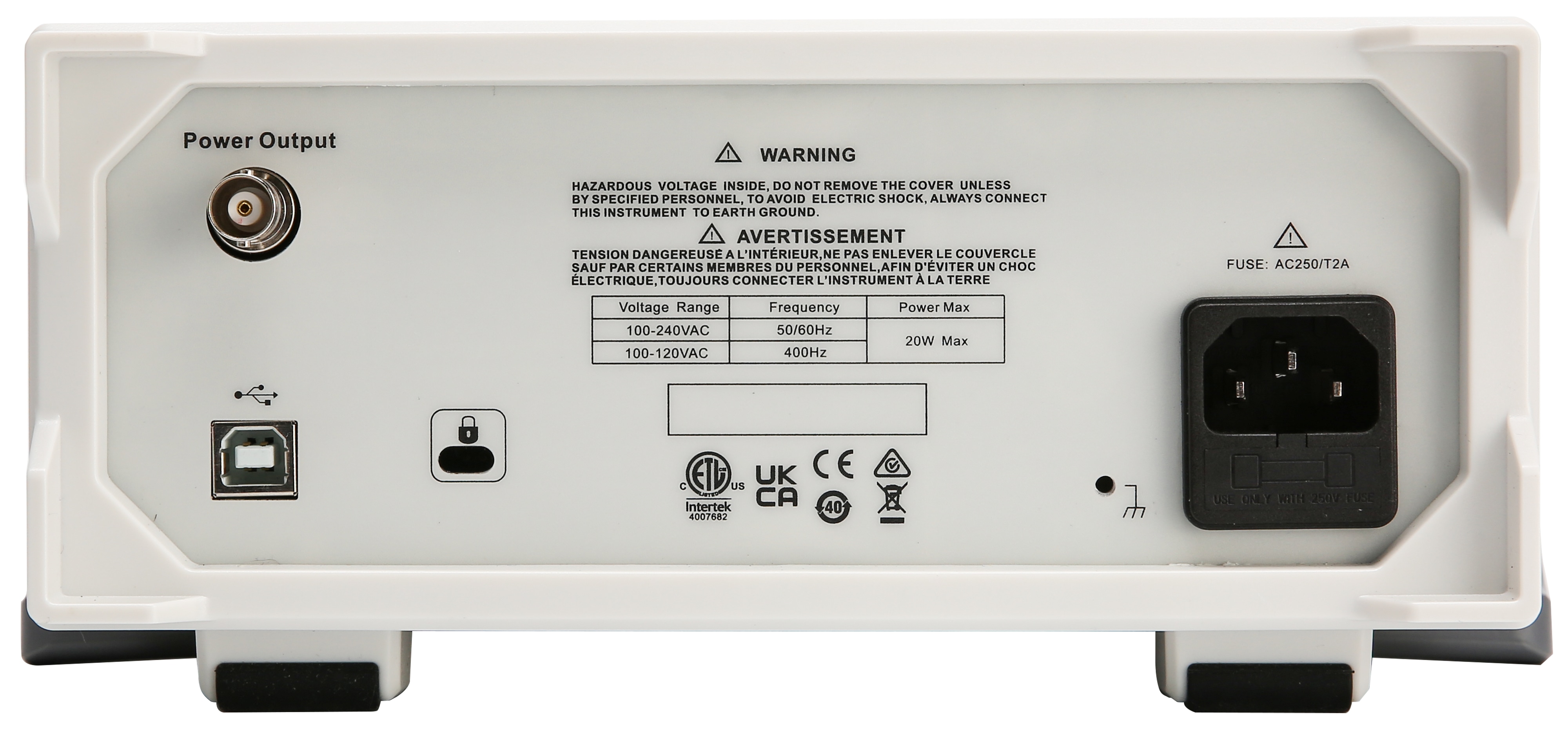

Ordentliches Gerät mit Bedienungsschwäche. Es wird keine gedruckte Bedienungsanleitung mitgeliefert, auch nicht auf CD. Die Einstellung der deutschen Bedienerführung kann man sich schenken. Während man über Backlight (deutsch: Rücklicht) nur lächeln kann, sind Begriffe wie ScrnSvr (Bildschirm schützen) oder NumFormat (Zahl Separator) oder Phase Sync (Start Phase) nur sinnentstellend. Für mich sinnvoll war, dass ich "NumFormat" auf "None" umstellen konnte, womit dann die unsinnigen Punkte und Kommatas in den Zahlenwerten verschwinden. Die PC-Steuerungssoftware ist auf der Herstellerseite in unterschiedlicher Version wie beim deutschen Support. Die Deinstallationsroutine funktioniert zudem nicht sauber. Die ARB-Funktion müsste wesentlich besser beschrieben werden. Das deutsche Übersetzungsproblem setzt sich natürlich auch bei der PDF-Dokumentation fort. Generell tut das Gerät was es soll, wenn sich für mich auch nicht erschließt, warum der Leistungsausgang (nur CH2) auf der Rückseite des Gehäuses zu finden ist. Das Display ist sehr ordentlich, englisch gelingt damit die Bedienung gut.
