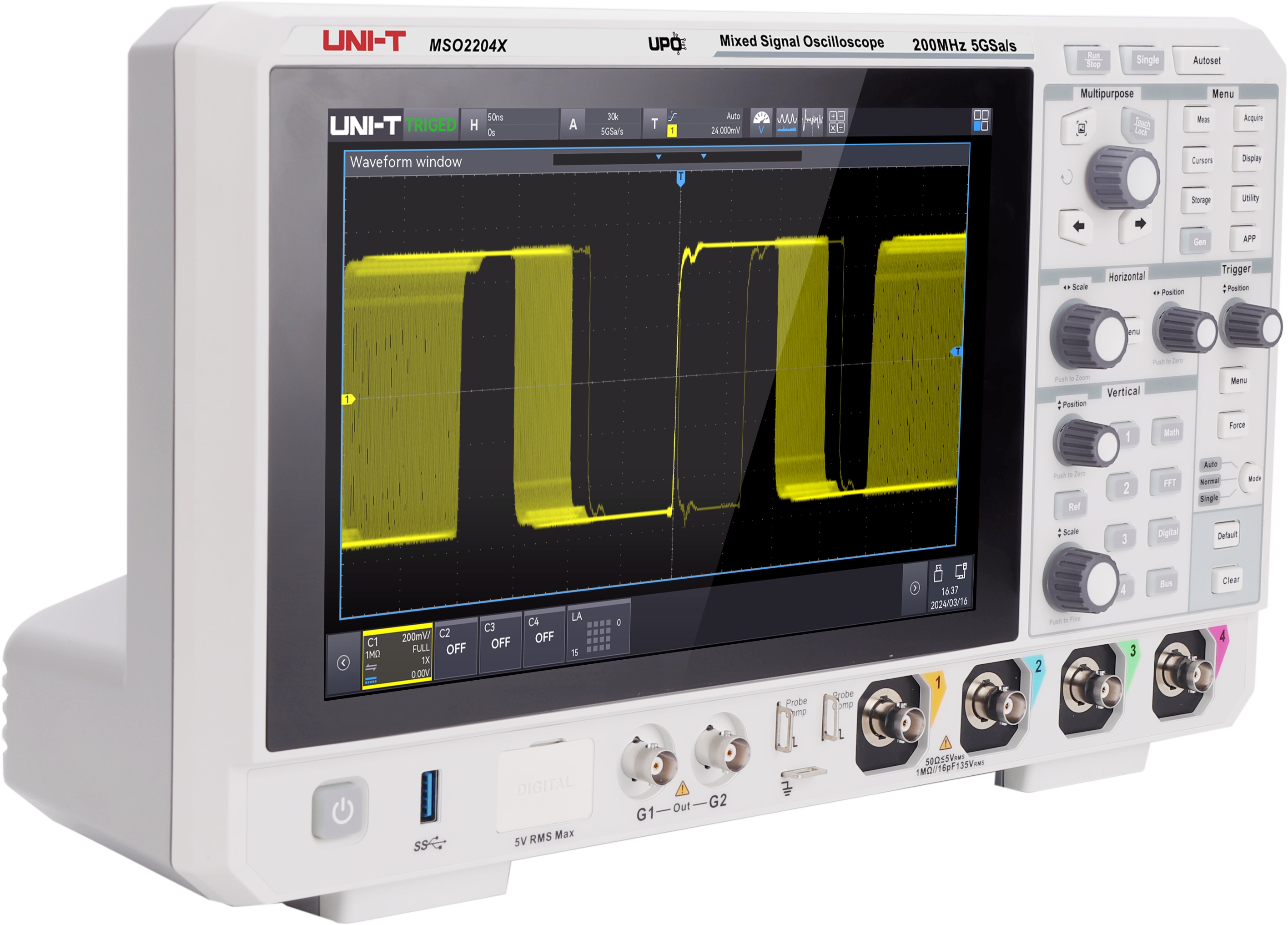

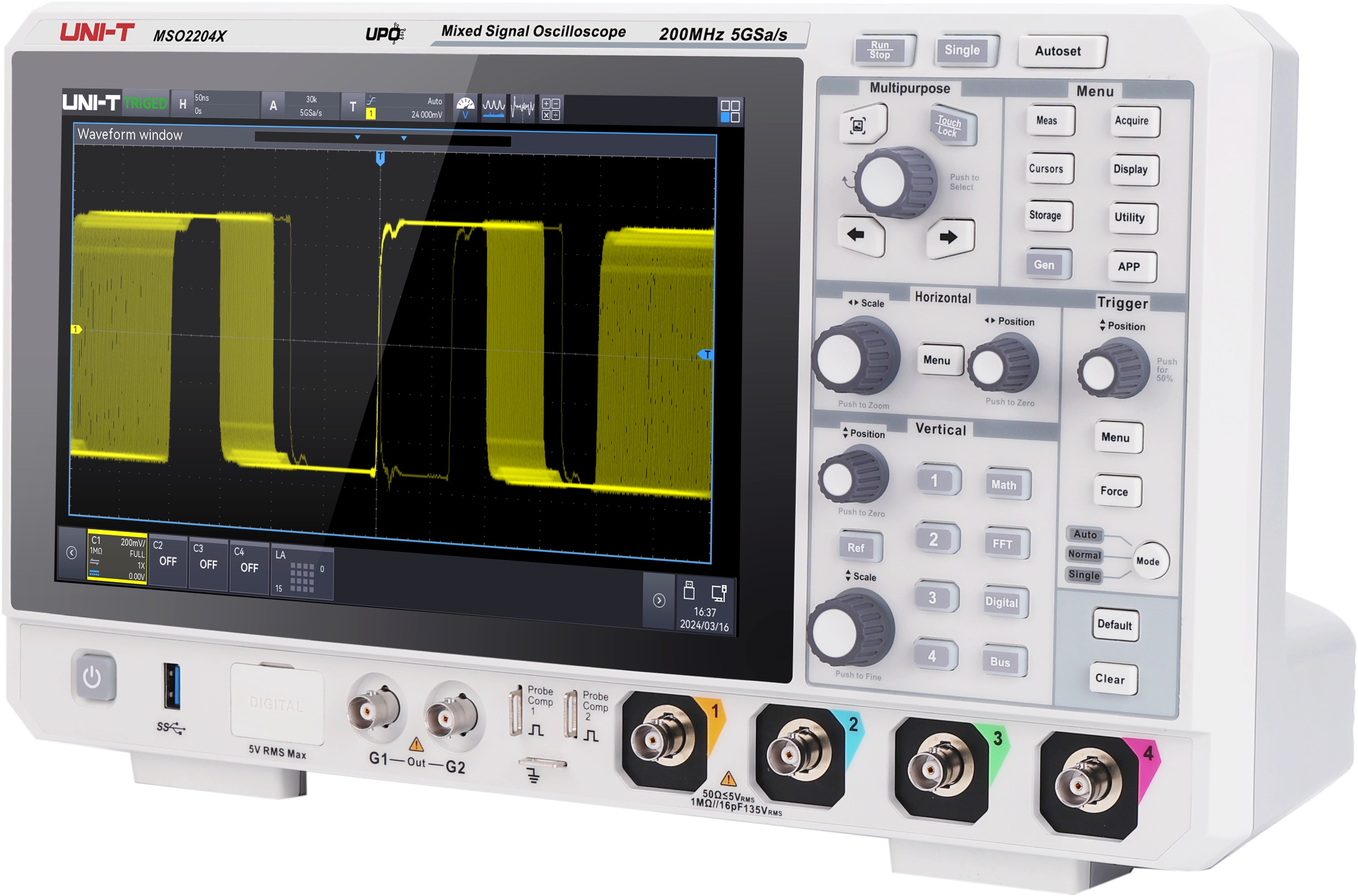

UNI-T Mixed-Signal-Oszilloskop, MSO2204X, 4+16 Kanal, 200 MHz, 5 GSa/s

Die MSO2000X-Serie ist ein Mixed-Signal-Oszilloskop mit einer maximalen Abtastrate von 5 GSa/s und einer Speichertiefe von bis zu 100 Mpts. Es nutzt die exklusive Ultra-Phosphor-3.0-Technologie und erreicht eine Wellenform-Erfassungsrate von bis zu 2.000.000 wfms/s. Zudem verfügt es über ein 256-stufiges Helligkeits-Farbtemperatur-Display.

Dank eines fortschrittlichen digitalen Triggersystems erreicht das Oszilloskop eine Triggergenauigkeit von 10 ps. Es unterstützt 9 Arten von erweiterten Triggern, 9 Arten von seriellen Bus-Triggern und -Dekodierungen sowie erweiterte Funktionen und Analysemodi wie Spektrumanalyse, Leistungsanalyse, Histogramme, Wellenformaufzeichnung, verbesserte Auflösung, Pass/Fail-Tests, Suche und Navigation.

Das Gerät ist mit umfangreichen Mess- und mathematischen Berechnungsfunktionen ausgestattet. Es verfügt über ein 25,6 cm (10,1") kapazitives Touchscreen-Display, das verschiedene Gesten für gängige Wellenformoperationen unterstützt, sowie über einen WebServer für die Fernsteuerung. Damit ist es ein vielseitiges und leistungsstarkes Messinstrument.

Features:

• Die maximale Wellenform-Erfassungsrate beträgt 500.000 wfms/s (Sequenzmodus: 2.000.000 wfms/s)
• 9 Instrumentenfunktionen: Digitales Oszilloskop, Logikanalysator (erfordert UT-M15), Funktions-/Arbiträrgenerator (optional), Spektrumanalysator, Digitalvoltmeter, Frequenzzähler, Protokollanalysator, Bode-Plot-Analysator und Leistungsanalysator (optional)
• Eingebauter zweikanaliger 50-MHz-Funktions-/Arbiträrgenerator
• Bode-Plot-Schleifentestanalyse zur Untersuchung von Frequenzgängen und Systemstabilität
• Bis zu 125.000 Frames ununterbrochene Hardware-Echtzeit-Wellenformaufzeichnung und -analyse
• Maximale 4 Mpts verbesserte FFT
• Protokoll-Trigger- und Dekodierungsfunktionen
• Zonen-Triggering zum Erfassen zufälliger Signale und zur Beobachtung komplexer Wellenformen
• Eingebauter Webserver zum Zugreifen auf und Steuern des Instruments über den Browser, unterstützt PC/Mobilgeräte für plattformübergreifenden Zugriff

Technische Daten:

• Display: 25,6 cm (10,1") 1280x800 HD kapazitiver Multi-Touch-Bildschirm (1280x800)
• Betriebsspannung: 100...240 V~
• Kanäle: 4 analoge Kanäle, 16 digitale
• Bandbreite: 200 MHz
• Abtastrate: 5 GSa/s
• Speichertiefe: 100 Mpts
• Anstiegszeit: ≤ 1,8 ns
• Eingangskopplung: DC, AC, GND
• Y-Teiler: 500 µV/div...10 V/div
• X-Teiler: 2 ns/div...1 ks/div
• Vertikale Auflösung: 8 bit
• Trigger-Arten: Flanke, Pulsbreite, Rampe, Runt-Puls, Überamplitudenpuls, Verzögerung, Timeout, Dauer, Setup & Hold, N-te Flanke und Code-Muster
• Trigger-Modi: Auto, Normal, Single
• Mathematische Funktionen: +, -, ×, ÷
• Digital-Voltmeter (DVM): DC, AC RMS und DC+AC RMS
• Schnittstellen: USB 3.0 Host, USB 3.0 Device, LAN, EXT Trig, AUX Out (Trig Out, Pass/Fail, DVM), Gen Out, HDMI
• Gewicht: 3,83 kg
• Maße: 378x218x120 mm

Lieferumfang:

• Mixed-Signal-Oszilloskop, MSO2204X
• Netzkabel
• USB 3.0 Kabel
• BNC auf BNC Kabel
• BNC auf Krokodilklemmen Kabel
• 4x Tastkopf
