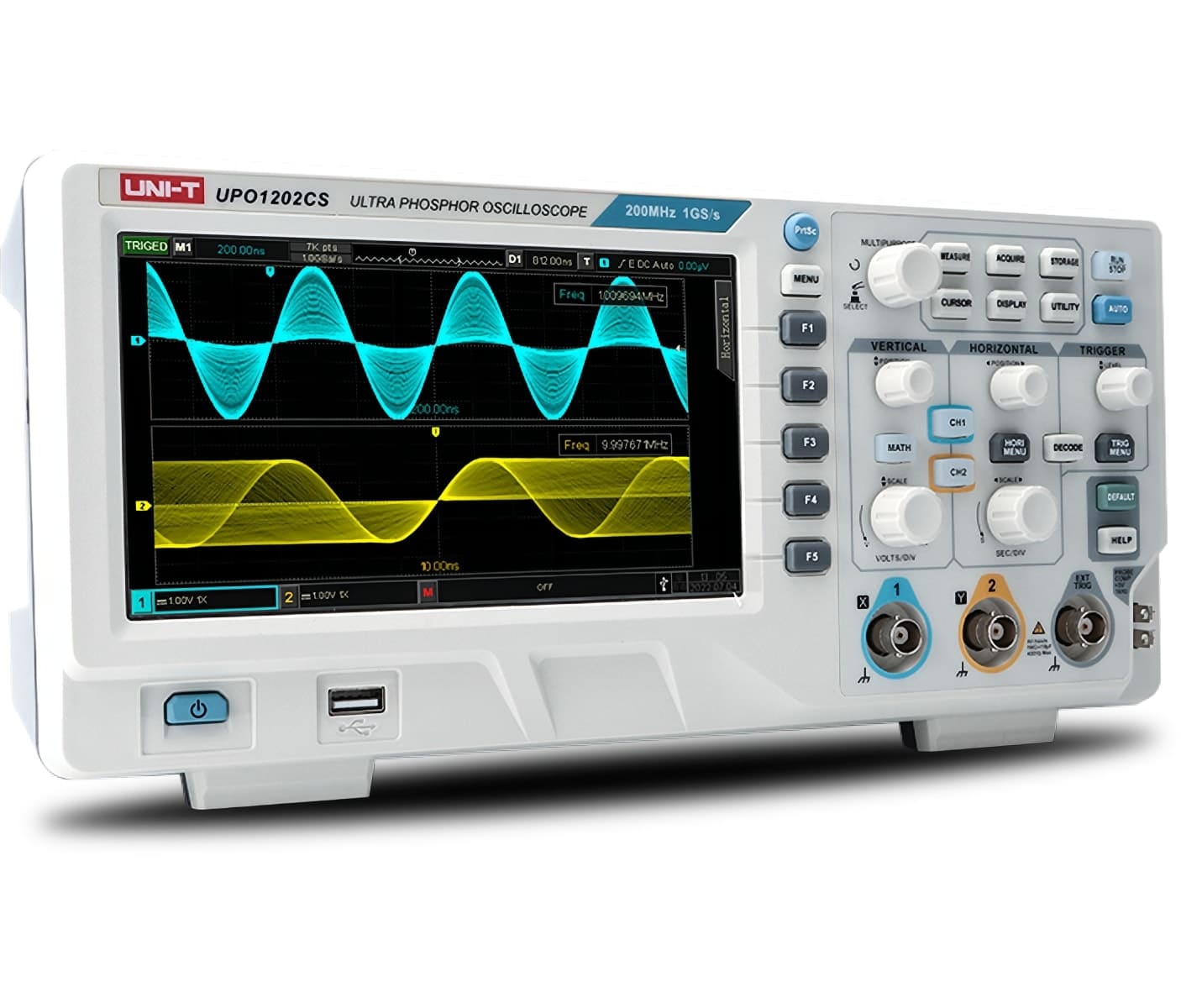

UNI-T Phosphor-Speicher-Oszilloskop UPO1202CS, 2 Kanal, 200 MHz

Das Phosphor-Speicher-Oszilloskop der UPO1000CS Serie basiert auf der einzigartigen Ultra-Phosphor-Technologie. Diese Technologie kann den kumulativen Effekt des getesteten Signals als vielschichtiges Nachleuchten darstellen. Durch das Nachleuchten können dreidimensionale Wellenformdaten von Amplitude, Zeit und Signalintensität dargestellt werden. Die UPO1000CS Serie verwendet eine parallele digitale Signalverarbeitungstechnologie, die die Datenverarbeitungsgeschwindigkeit und die Signalerfassungsrate erheblich verbessert.

Features:

• Steuerung und Auswertung über den PC möglich
• Über Web-Oberfläche fernsteuerbar
• Unterstützt den Dual-Plattform-Betrieb von PC und Mobiltelefon
• Speichermöglichkeit von Bildschirminhalten und Signalverläufen
• Unterstützt RS232, I2C, SPI, CAN, LIN Trigger und Decoding
• Automatische Messung von Wellenformparametern

Technische Daten:

• Betriebsspannung 100...240 V~
• Kanäle: 2
• Display: 17,8 cm (7") TFT-LCD, 800x480 Pixel

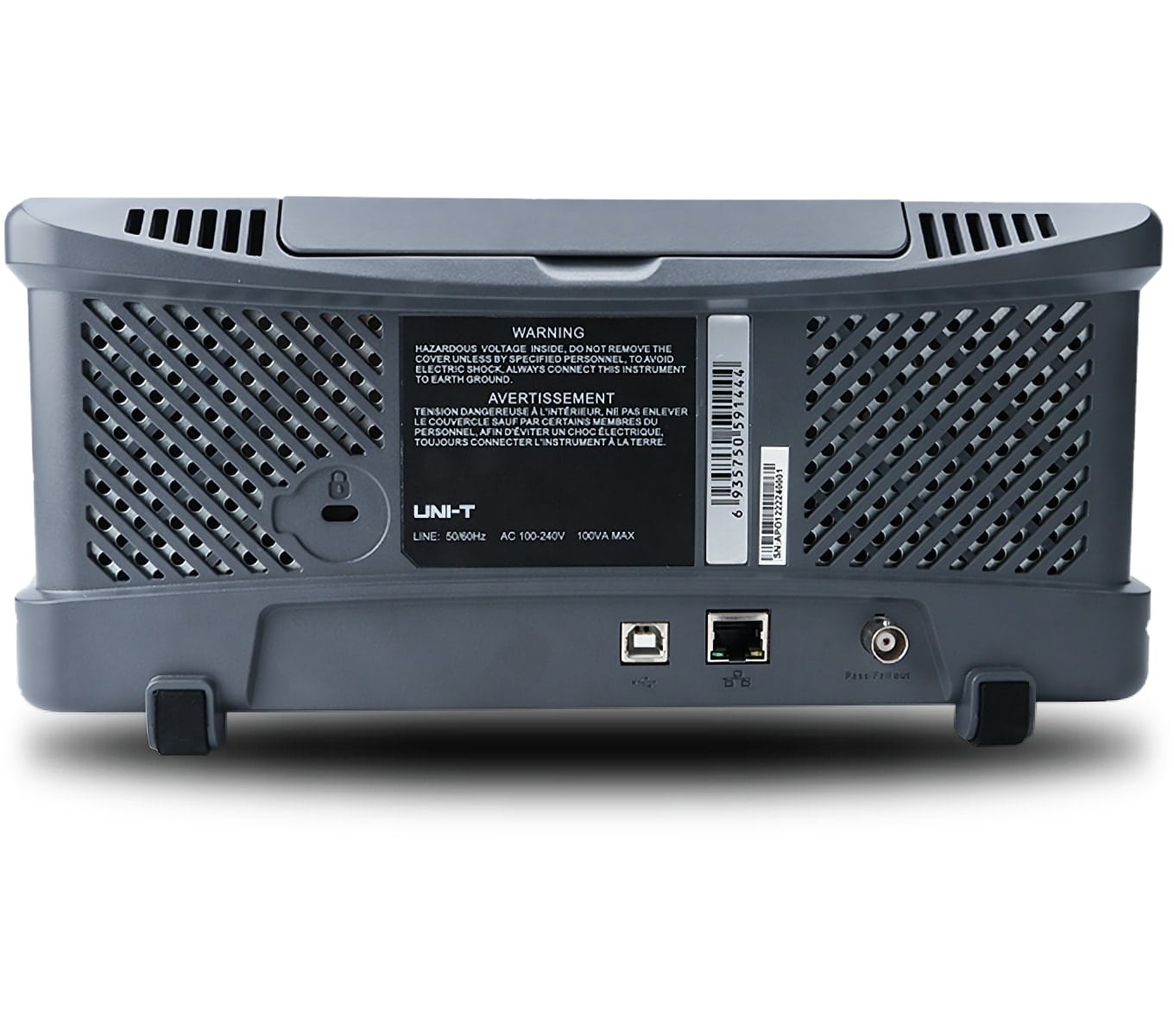

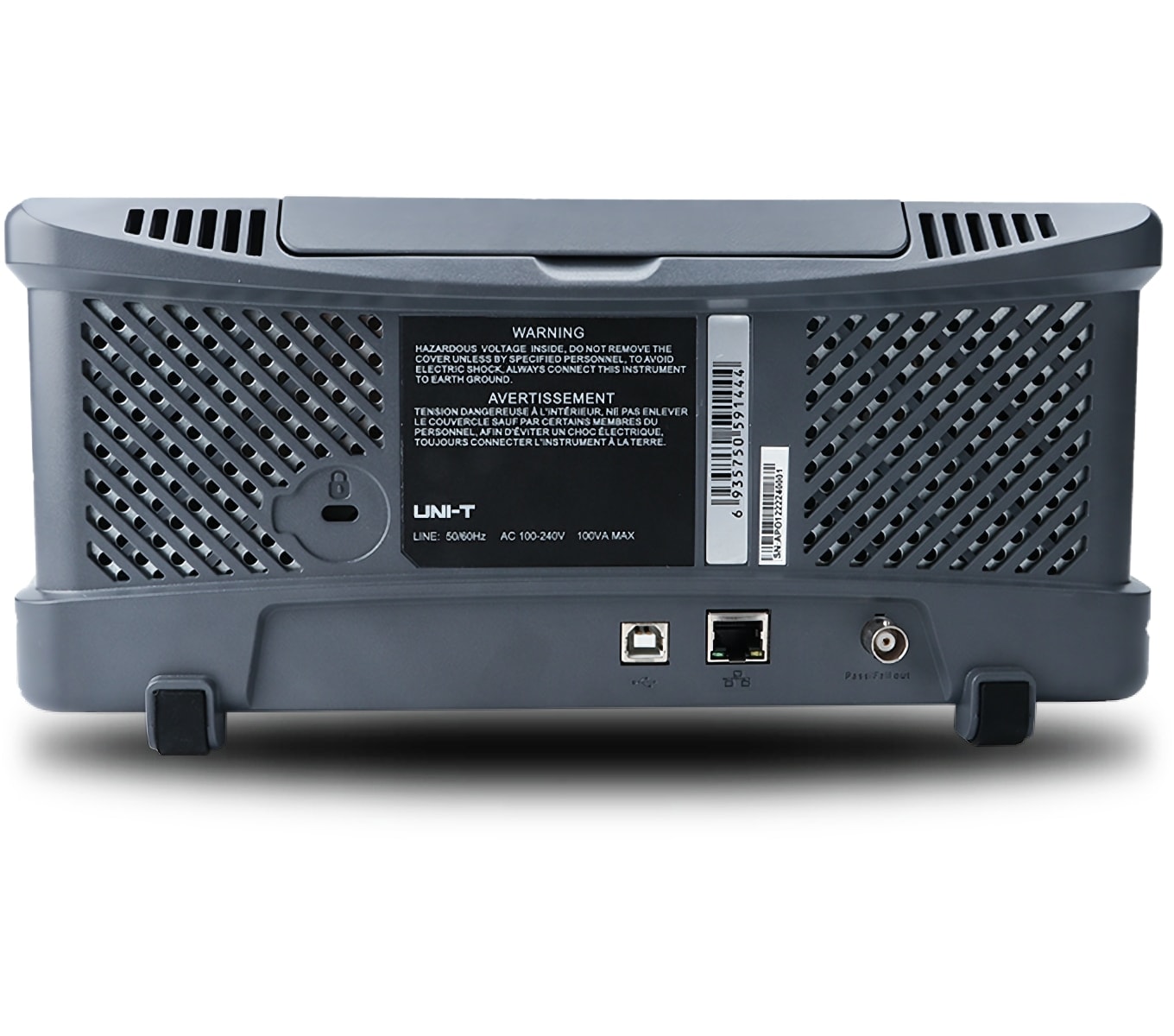

• Schnittstellen: USB-A (Frontseite), USB-B (Rückseite), RJ-45 (Rückseite), Pass/Fail (Rückseite)
• Bandbreite: 200 MHz
• Abtastrate: 1 GS/s (Real-Time)
• Speichertiefe: 56 M
• Anstiegszeit: < 1,8 ns
• Eingangskopplung: DC, AC, GND
• Y-Teiler: 1 mV/div...20 V/div
• X-Teiler: 1 ns/div...1000 s/div
• Vertikale Auflösung A/D Konverter: 8 bit
• Trigger-Arten: Edge, Pulse, Video, Slope, Runt, Overshoot, Delay, Timeout, Duration, Setup & Hold, Nth Edge, Pattern trigger
• Trigger-Modi: Auto, Normal, Single
• Mathematische Funktionen: +, -, x, /, FFT, digital filtering, logische Funktionen, erweiterte Funktionen
• Frequenzzähler: 7 bit (Multi-Channel
• Speichermethoden: Setup, Wave, Bitmap
• Gewicht: 3,0 kg
• Maße (BxHxT): 306x138x107 mm

Lieferumfang:

• Oszilloskop
• Netzkabel
• USB-Kabel
• 2x Tastkopf (10:1, 200 MHz)
