654,90 €*
inkl. MwSt. zzgl. Versand
- 200 MHz Bandbreite und 2 GSa/s Echtzeit-Abtastrate
- 4 Kanäle und 56 Mpts Speichertiefe
- 36 automatische Wellenformmessungen
- RS232-, I2C- und SPI-Vollspeicherhardware für Echtzeit-Dekodierung
- Web-Zugriff und -Kontrolle unterstützt
- Sale
- Sale
- Sale
- Sale
Features:
- Die maximale Speichertiefe beträgt 56 Mpts
- Wellenform-Erfassungsrate von bis zu 500.000 Wfms/s
- Ermöglicht die kontinuierliche Wellenformaufzeichnung von 120.000 Bildern in Echtzeit
- Automatische Messung von 36 Wellenformparametern
- Der Messbereich ist in Bildschirm- und Cursorbereich unterteilt
- DVM unterstützt AC/DC-TRMS-Messungen (True Virtual Value)
- Innovative RS232-, I2C- und SPI-Vollspeicherhardware für Echtzeit-Dekodierung
- Ultra-Phosphor-Anzeigeeffekt, 256-Graustufen-Anzeige
- Unterstützt den programmierbaren SCPI-Standardbefehl
- Unterstützt Web-Zugriff und -Kontrolle
Technische Daten:
- Betriebsspannung: 100...240 V~
- Kanäle: 4
- Display: 17,78 cm (7") TFT-LCD, WVGA (800x480 Pixel)
- Bandbreite: 200 MHz
- Abtastrate: 2 GSa/s (Single Channel), 1GSa/s (Dual Channels), 500MSa/s (Four Channels)
- Speichertiefe: 56 Mpts
- Anstiegszeit: ≤ 1,8 ns
- Eingangskopplung: DC, AC, GND
- Y-Teiler: 500μV/div...20 V/div
- X-Teiler: 1 ns/div...1000 s/div
- Vertikale Auflösung A/D Konverter: 8 bit
- Trigger-Arten: Edge, Pulse Width, Video, Slope, Runt Pulse, Over-Amplitude Pulse, Delay, Timeout, Duration, Setup Hold, Nth Edge, Code Pattern
- Trigger-Modi: Auto, Normal, Single
- Mathematische Funktionen: +, -, x, /, FFT, digital filtering, logische Funktionen, erweiterte Funktionen
- Frequenzzähler: 7-stellige Hardware-Frequenzmessung
- Speichermethoden: Setup, Wave, Bitmap

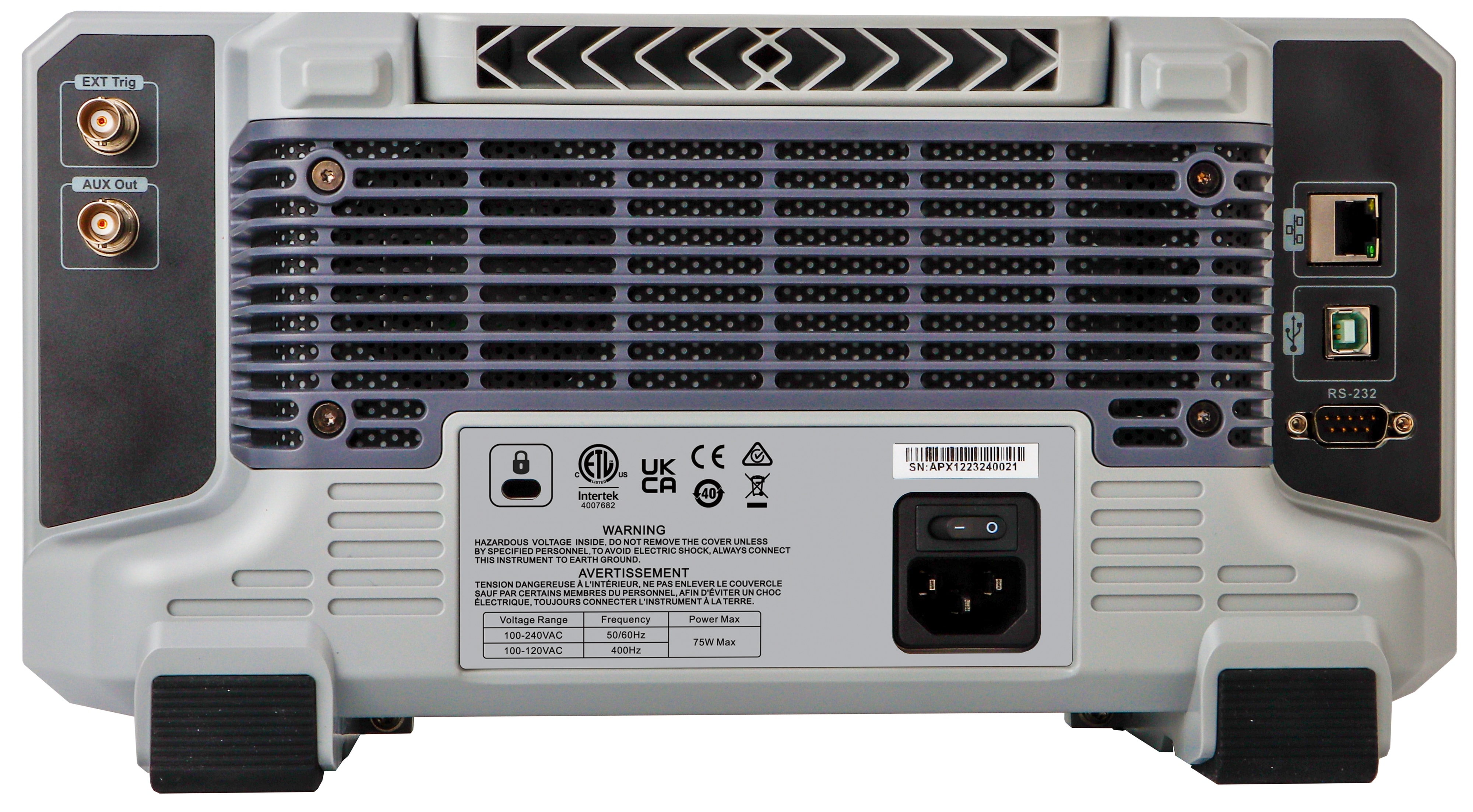

- Schnittstellen: USB Host, USB Device, LAN, EXT Trig, AUX Out (Trig Out, Pass/Fail, DVM)
- Gewicht: 2,45 kg
- Maße (BxHxT): 306x138x107 mm
Lieferumfang:

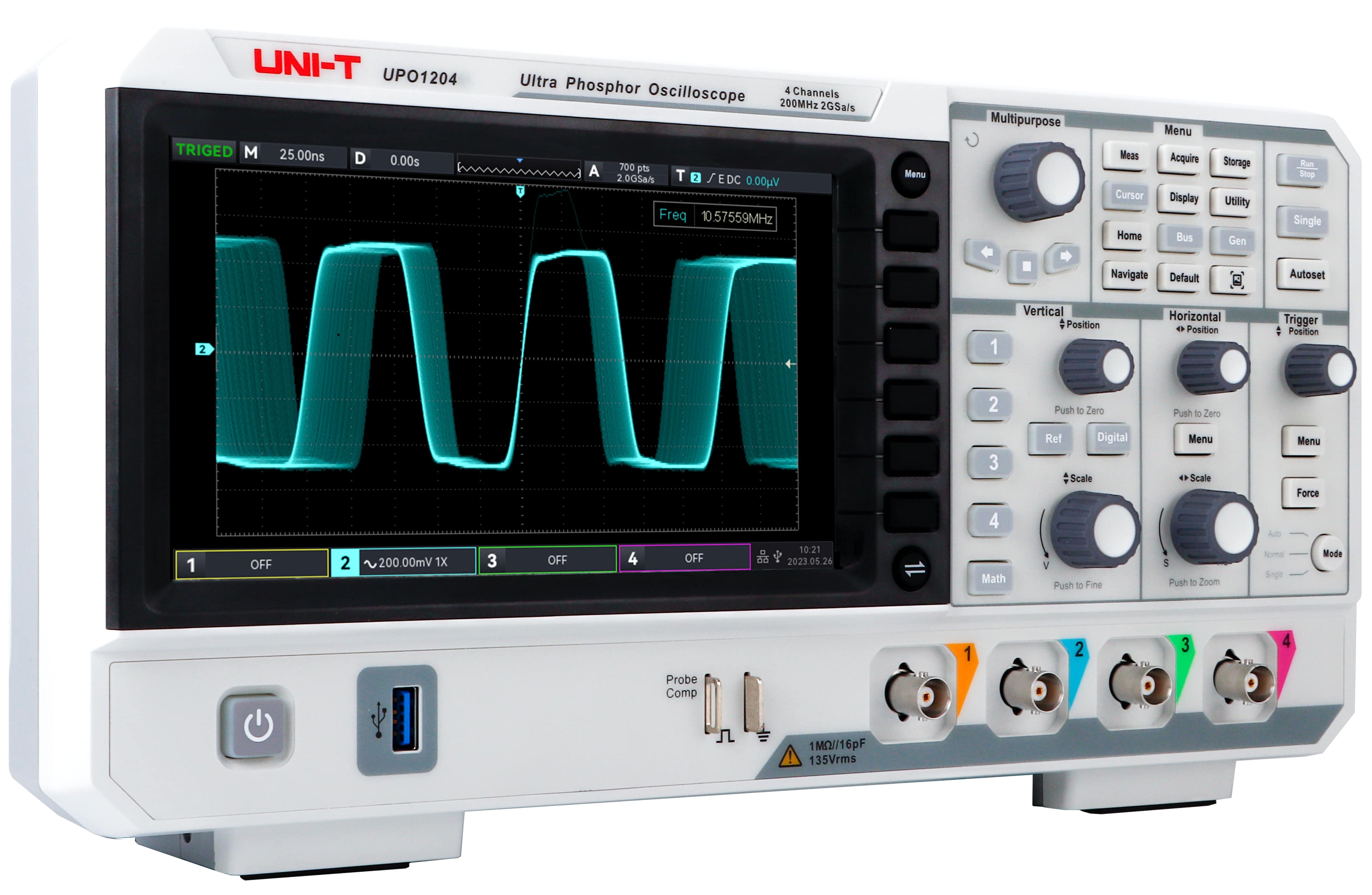

- Speicher-Oszilloskop UPO1204
- Netzkabel
- USB-Kabel
- 4x Tastkopf (10:1, 200 MHz)
- Anleitung
