Artikelnummer: 831085

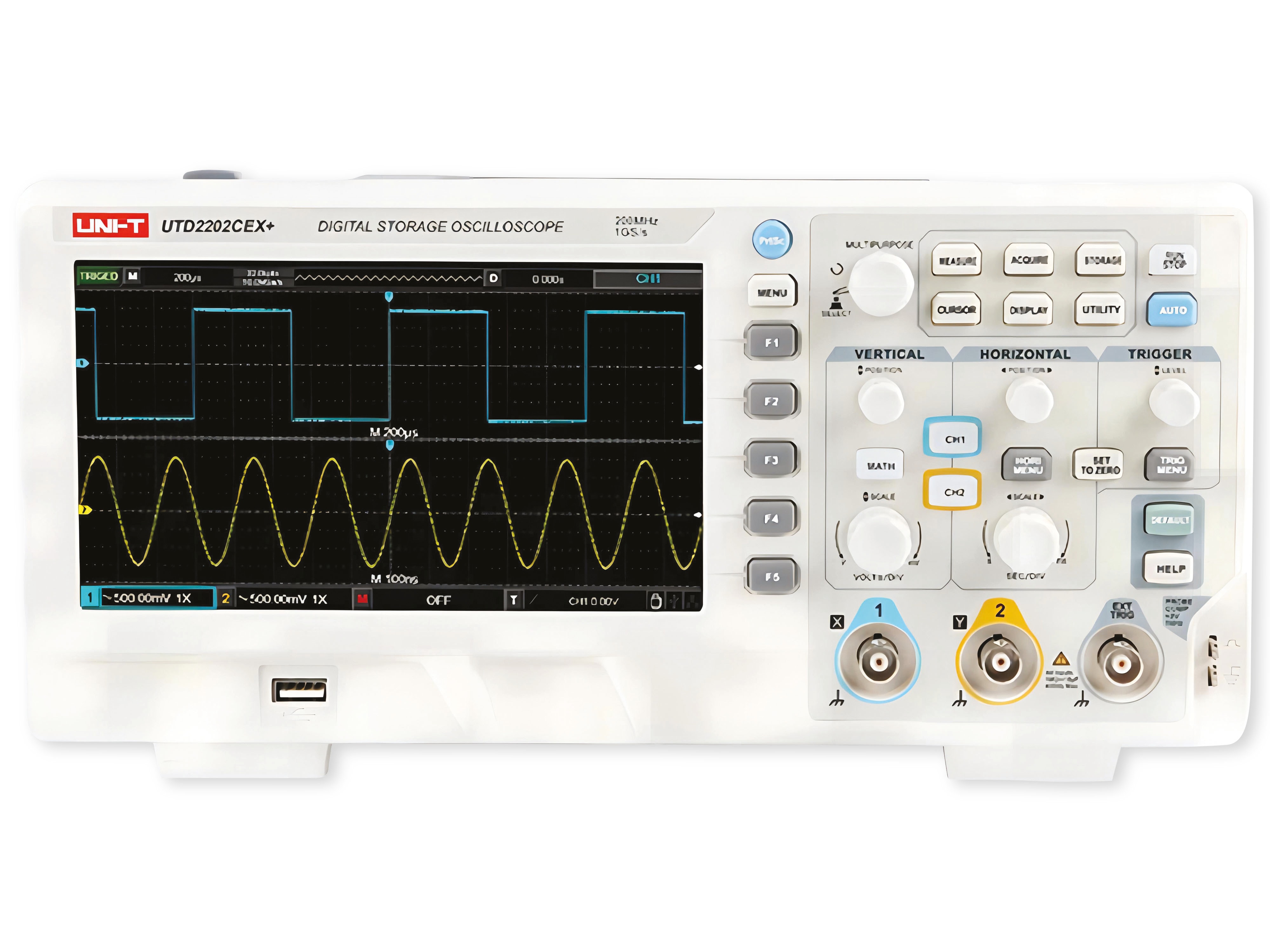

UNI-T Speicher-Oszilloskop UTD2202CEX+, 2 Kanal, 200 MHz
%
sofort lieferbar, Lieferzeit 2-5 Werktage
Top-Features:
- 2 Kanäle
- Echtzeit-Abtastrate von 1 GS/s
- Speichertiefe von 64 kpts
- Bandbreite von 200 MHz
- Steuerung und Auswertung über den PC möglich
%
UNI-T Oszilloskop-Tastkopf UT-P05, 10:1, 200 MHz
Artikelnummer: 831090
sofort lieferbar, Lieferzeit 2-5 Werktage
Frequenz: 200 MHz
- Sale
%
UNI-T Speicher-Oszilloskop UTD2102CEX+, 2 Kanal, 100 MHz
Artikelnummer: 831086
sofort lieferbar, Lieferzeit 2-5 Werktage
Bandbreite: 100 MHz
- Sale
%
UNI-T Speicher-Oszilloskop UTD2052CEX+, 2 Kanal, 50 MHz
Artikelnummer: 831087
sofort lieferbar, Lieferzeit 2-5 Werktage
Bandbreite: 50 MHz
%
UNI-T Phosphor-Speicher-Oszilloskop UPO1102CS, 2 Kanal, 100 MHz
Artikelnummer: 831084
sofort lieferbar, Lieferzeit 2-5 Werktage
Bandbreite: 100 MHz
%
UNI-T Phosphor-Speicher-Oszilloskop UPO1202CS, 2 Kanal, 200 MHz
Artikelnummer: 831083
sofort lieferbar, Lieferzeit 2-5 Werktage
Bandbreite: 200 MHz
- Sale
%
UNI-T Digitales Speicher-Oszilloskop UTD1050DL
Artikelnummer: 831038
sofort lieferbar, Lieferzeit 2-5 Werktage
Serie: UTD1050DL
- Sale
%
OWON LCD Speicher-Oszilloskop SDS1102, 2-Kanal, 100 MHz, USB
Artikelnummer: 830831
sofort lieferbar, Lieferzeit 2-5 Werktage
Serie: SDS1102
- Sale
%
JOY-IT Mini-Handheld Oszilloskop DSO-200
Artikelnummer: 831134
sofort lieferbar, Lieferzeit 2-5 Werktage
- Sale
%
OWON LCD Speicher-Oszilloskop SDS1022, 2-Kanal, 20 MHz, USB
Artikelnummer: 830844
sofort lieferbar, Lieferzeit 2-5 Werktage
Serie: SDS1022
%
UNI-T Phosphor-Speicher-Oszilloskop UPO1202CS, 2 Kanal, 200 MHz
Artikelnummer: 831083
sofort lieferbar, Lieferzeit 2-5 Werktage
Bandbreite: 200 MHz
- Sale
%
UNI-T Digitales Speicher-Oszilloskop UTD1050DL
Artikelnummer: 831038
sofort lieferbar, Lieferzeit 2-5 Werktage
Serie: UTD1050DL
- Sale
%
OWON LCD Speicher-Oszilloskop SDS1102, 2-Kanal, 100 MHz, USB
Artikelnummer: 830831
sofort lieferbar, Lieferzeit 2-5 Werktage
Serie: SDS1102
OWON LCD-Oszilloskop mit Multimeter und Funktionsgenerator, HDS272S, 2-Kanal, 70 MHz
Artikelnummer: 831128
sofort lieferbar, Lieferzeit 2-5 Werktage
Bandbreite: 70 MHz
- Sale
%
OWON LCD-Oszilloskop mit Multimeter, HDS272, 2-Kanal, 70 MHz
Artikelnummer: 831127
sofort lieferbar, Lieferzeit 2-5 Werktage
- Sale
%
OWON LCD Speicher-Oszilloskop SDS1022, 2-Kanal, 20 MHz, USB
Artikelnummer: 830844
sofort lieferbar, Lieferzeit 2-5 Werktage
Serie: SDS1022
- Sale
%
UNI-T Speicher-Oszilloskop UPO1204, 4 Kanal, 200 MHz, 2 GSa/s
Artikelnummer: 831161
sofort lieferbar, Lieferzeit 2-5 Werktage
Serie: UPO1204
OWON LCD-Oszilloskop mit Multimeter, HDS242, 2-Kanal, 40 MHz
Artikelnummer: 830955
sofort lieferbar, Lieferzeit 2-5 Werktage
Bandbreite: 40 MHz
- Sale
%
JOY-IT Oszilloskop, JT-DSO-LCR500, 500 kHz, 3 in 1
Artikelnummer: 831124
sofort lieferbar, Lieferzeit 2-5 Werktage
%
OWON LCD-Oszilloskop mit Multimeter und Funktionsgenerator, HDS2102S, 2-Kanal, 100 MHz
Artikelnummer: 831129
sofort lieferbar, Lieferzeit 2-5 Werktage
Bandbreite: 100 MHz
- Sale
%
JOY-IT Mini-Handheld Oszilloskop DSO-200
Artikelnummer: 831134
sofort lieferbar, Lieferzeit 2-5 Werktage
Produktinformationen "UNI-T Speicher-Oszilloskop UTD2202CEX+, 2 Kanal, 200 MHz"
Das digitale Speicheroszilloskop der Serie UTD2000CEX+ ist ein Einstiegsgerät, das die wichtigsten Anforderungen der Basismessung erfüllt. Das übersichtliche Frontpanel ist für eine einfache Bedienung ausgelegt. Das UTD2202CEX+ hat eine Bandbreite von 200 MHz, eine Echtzeit-Abtastrate von 1 GS/s, 2 Kanäle und eine Speichertiefe von 64 kpts. Mit umfangreichen Anwendungsszenarien ist dieses Model für Industrie-, Unterhaltungs- und Automobilelektronik geeignet.
Features:
- Steuerung und Auswertung über den PC möglich
- Unterstützt Plug&Play USB-Speichergeräte
- Speichermöglichkeit für Bildschirminhalte
- Automatische Messung von Wellenformparametern
Technische Daten:
- Betriebsspannung: 100...240 V~
- Kanäle: 2
- Display: 17,8 cm (7") TFT-LCD, 800x480 Pixel
- Schnittstellen: USB-A (Frontseite), USB-B (Rückseite), Pass/ Fail (Rückseite)
- Bandbreite: 200 MHz
- Abtastrate: 1 GS/s (Real-Time)
- Speichertiefe: 64 k
- Anstiegszeit: < 1,8 ns
- Eingangskopplung: DC, AC, GND
- Y-Teiler: 1 mV/div...20 V/div
- X-Teiler: 2 ns/div...50 s/div (Abstufung 1-2-5)
- Vertikale Auflösung: 8 bit
- Trigger-Arten: Edge, Pulse, Alternate, Slope, Video
- Trigger-Modi: Auto, Normal, Single
- Mathematische Funktionen: +, -, x, /, FFT
- Speichermethoden: Setup, Wave, Bitmap
- Gewicht: 2,5 kg
- Maße (BxHxT): 306x138x124 mm
Lieferumfang:
- Oszilloskop
- Netzleitung
- USB-Kabel
- 2x Tastkopf (10:1, 200 MHz)
Verfügbare Downloads
| Abtastrate: | 1 GSa/s |
|---|---|
| Anzahl Kanäle: | 2 St. |
| Bandbreite: | 200 MHz |
| Breite: | 138 mm |
| Displaydiagonale: | 7 Zoll |
| Farbe: | schwarz-weiß |
| Gewicht: | 2,5 kg |
| Höhe: | 124 mm |
| Länge: | 306 mm |
| Menge: | 1 St. |
| Serie: | UTD2202CEX+ |
Anmelden
3. Januar 2024 13:33
Tolles Gerät für Einsteiger
Ich musste beruflich das Timing mehrerer Gerätesignale messen und analysieren. Das verfügbare Gerät war mir viel zu komplex und die 1000-seitige Bedienungsanleitung viel zu umfangreich und nicht zielführend. Das vorliegende Oszi lässt sich intuitiv bedienen; ich konnte alles relevante messen und auch Print Screen auf USB hat auf Anhieb funktioniert. Ich kann das Gerät nur empfehlen; ich würde es mir jederzeit wieder kaufen und werde es auch weiterhin (auch privat) nutzen.
25. August 2023 09:18
Gutes Gerät, echte 64k Speichertiefe (1Kanal)
Sehr guter Oszi. Hat viele Funktionen die auch sehr teure Oszis haben. Echte 64k Speichertiefe, die meisten haben ja nur 10k. Print Screen auf USB hat funktioniert. Auch die Wave-Form 64k konnte man problemlos als csv ausgeben und dann in eigenen Programmen analysieren. Bis jetzt hat alles funktioniert. Die Bedienung ist intuitiv, wenn man schon mal mit digitalen Oszis gearbeitet hat. Den Oszi kann ich weiterempfehlen.
